Codes d'instruction pour la fonction SMOVE

Présentation

Le paramètre G définit le code d'instruction.

Pour sélectionner le code d'instruction, utilisez le bouton de défilement à droite du champ G ou cliquez sur l'icône correspondant au mouvement. Vous pouvez également entrer le code directement (sans utiliser l'écran Détails).

Liste de codes d'instruction

Les codes d'instruction peuvent être sélectionnés dans l'écran Détails comme suit :

Code d'instruction	Signification	Icône
09	Mouvement à la position avec arrêt
01	Mouvement à la position sans arrêt
32	Préparation d'une commande d'usinage
30	Usinage simple
10	Mouvement jusqu'à l'événement avec arrêt
11	Mouvement jusqu'à l'événement sans arrêt
14	Prise d'origine
62	Prise d'origine forcée
05	Attente d'événement
07	Enregistrement de position sur un événement
21 (1)	Mouvement illimité avec prise d'origine en temps réel
04 (1)	Arrêt du mouvement

(1) Avec le module TSX CAY 22 / 42 ou TSX CAY 33

Image de l'écran Détails

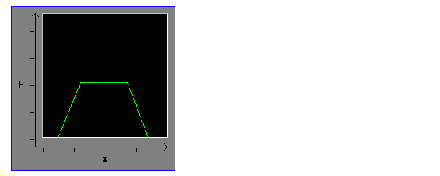

L'écran Détails affiche également une image représentant le mouvement sélectionné.

Par exemple, pour le code G09 :
