Bonjour, je pense que "CovFamillesSymboles.txt" n'est qu'un index pour mémoire. Le modifier ne vas surement pas modifier le fonctionnement de Covadis. Par contre, les simboles exploités par Covadis sont dans les dossier 50, 100, 200, 250, etc... et là les blocs ont une dénomination qui correspond à la liste a = Adduction d'eau b = Bâtiments c = Chauffage e = Electricité f = Télévision et câble g = Gaz i = Signalisation j = Personnage l = Luminaire m = Mobilier urbain n = Navigation p = Téléphone, PTT r = Routier s = S.N.C.F., Chemin de fer t = Topographie u = Eaux Usées v = Végétation w = Eaux pluviales y = Flèche Nord Donc si on y ajoute un nouveau DWG qui entre dans la nomenclature existent, on devrais le retrouver dans le logiciel ...? PS : les dossier 50, 100, 200, 250, etc... doivent correspondre à l'onglet "A l'échelle" de la capture de @Dilack33, on a un autre dossier "Générique" qui est aussi composé de DWG qui suivent la nomenclature.

Salut @Ad4pS Je suis aussi en pleine exploration des export ICF depuis Covadis. Précise ta version logiciel, ca peut avoir un impacte sur la réponse apportée. De mon coté, en 18.0 (je suis passé à la C cette semaine, mais j'ai pas re-testé) il faut passer par la génération des solides 3D des matériaux des structures dans les options de calcules. et c'est ça qu'on peut effectivement exporter en IFC. Par contre, j'ai un problème sur la définition des données liées à ces données. Lorsque je les importent dans Revit, j'ai bien la géométrie de mes solides, mais les données qui leur ne sont pas pertinentes.

@Steven Je suis bien d'accord avec toi, mais la demande de base formulée par @dc01 (si j'ai bien compris) ne comporte qu'une seul ligne dans le bloc dynamique. J'interviens une semaine après la demande de DC01 parceque je ne comprenais pas l'intérêt de faire un bloc qui vien faire varier la longueur et largeur d'une polyligne, j'était partit du principe que j'avais pas compris la demande de base. Mais vue qu'il y a eu des échanges et que je n'ai pas plus d'eau à mon moulin, je demande plus d'info. Si il y a un intérêt particulier pour l'export de données, la création d'attributs etc... OK, mais si c'est juste pour du dessins, je vois pas (mais j'aimerais bien 🙂 )!

Bonjour, Est'il nécessaire de passer par l'étape bloc? Parce-que en soit, une simple polyligne avec 2 sommet fait le taf ... on règle sa largeur, on règle sa longueur, je ne voie pas trop l'interet de "l'encapsuler" dans un bloc. Polyment Vincent P.

Hello, Le Paramètre Linéaire est composé de deux points. Tu peut appliquer une action à chacun de ses points, ou a un seul. Si tu n'en utilise qu'un, je te conseil d'utiliser le second point (et dans les propriétés du Paramètre, tu règle "Nombre de poignées" à 1, ce qui masque la 1er poignée). En faite dans ton cas de figure, la poignée qui apparait sur l'insertion de bloc, c'est la 1ère. La seconde n'est utilisée que comme référence de distance. Mais lorsque tu modifie la longueur dans les propriétés de ton bloc inséré, c'est le 2nd point qui est déplacé par rapport au premier (donc tu déplace ton point qui sert de base au déplacement plutôt que le point qui sert à déplacer tes textes). (l'explication est super claire dans ma tête ...)

Salut Manu, Pourrais-tu nous envoyer un petit DWG avec le dit bloc, pour qu'on se rende bien conte de ton problème. A première vue, ca ressemble juste à de la gestion de visibilité dans le bloc ... dynamiquement. Vincent P.

Il n'y aurais pas moyen de faire ressortir des alignement de points? On voie clairement que les cloisons sont des amoncellement de points, je suis certain qu'on pourrais en déduire des polyligne "moyennes" de ce nuage de point qui compose une cloison. Et lorsque le nuage de point s'éloigne de la polyligne, c'est qu'il y a un angle, on peut donc attaquer une nouvelle polyligne ... Je parle hors de mon domaine de compétence, mais ca me parait tellement simple à dire que je ne comprend pas qu'on soit encore là a digitaliser des plans ...

Salut Maxx Comme tu dit, Covadis va te fournir de base MNT fini et MNT Décaissé. Si tu veut ajouter les phases intermédiaires structures par structures, pour moi il y aurais deux méthodes : - Faire des projets intermédiaires dans lesquels tu vien échelonner les structures. - Générer les solides 3D des structures de ton projet, et venir générer des MNTs pour chaque couche de structure, et fusionner ca avec le MNT décaissé. Dans les deux cas, c'est de la bricole ...

Salut @TEX Utilise la fonction ATTSYNC (pour synchroniser les attributs). Tu édite ton bloc, tu édite l'attribut MAINTIEN pour passer "Invisible" sur "non" Tu enregistre et ferme l'éditeur de bloc. ATTSYNC, sélection le bloc, et Oui, tu veut appliquer au bloc INFRA. Cela vas resynchroniser les propriétés des attributs de tes blocs INFRA.

Du coup, la question est : Y avait-il un espace de travail dans ton fichier "map classique_wtr cuix" ? De base dans Autocad Map, le fichier CUIX utilisé s'appel juste "map.cuix". A moins que tu est créé ton propre fichier CUIX dans lequel tu a créé ton espace de travail !

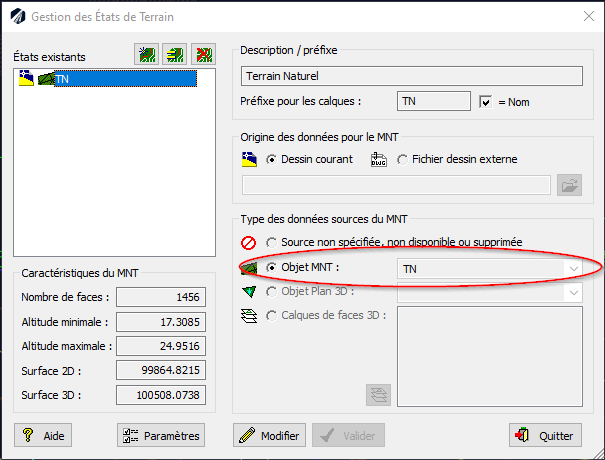

Hello Mr. Lozère Déjà, pour savoir la correspondances entre MNT / Etat de terrain, dans le gestionnaire d'ET, tu vois quel MNT est lié à ton ET : Dans l'autre sens, pour savoir si un MNT est lié à un ET, tu selectionnes le MNT, clic droit, MNT: Créer un état de terrain. Tu as alors un message qui te dit si un ET lui ait déjà attribué et son nom, ou si un ET est créé et son nom. Pour savoir si un ET est utilisé dans un projet, dans le gestionnaire d'ET tu ne pourras pas le supprimer (si supprimable => pas utilisé dans un projet) Pour savoir où est utilisé un ET (dans quel projet il est la base de calcul), tu vas devoir parcourir tes projets courants et lister à la main. Il ne me semble pas qu'il y ait d'outil pour lister les projets utilisant quel ET.

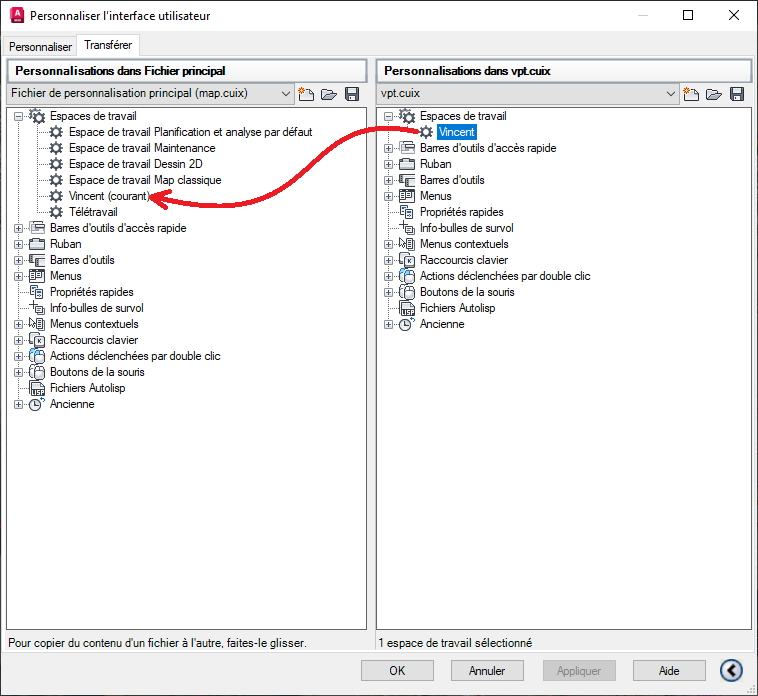

Salut William, Tu semble tout bien faire, donc on vas repréciser les choses . Tu tape IUP, Tu vas dans l'onglet Transférer en haut. Tu a deux colonnes, celle de gauche, c'est ton Autocad (ton CUI) actuel, celle de droite c'est celle du CUI que tu vas importer. Donc tu ouvre dans la colonne de droite ton ancien CUI. Tu a donc à droite le nom de l'espace de travail que tu utilisais sur ton ancien PC. Tu peut le faire glisser de droite à gauche! Attention à bien transférer ton "Espace de travail" à droite dans "Espace de travail" à gauche. Si tu essai de mettre un espace de travail dans "Ruban" ... bah ca marche pas. (comme pour les jeux d'enfant, la pyramide ne rentre pas dans le trou rond ...). Enfin, à gauche, clic droit sur l'espace de travail que tu viens de transférer, "Définir courant", et OK! Est-tu sûr d'avoir tout bien fait ?

Salut, Moi je tourne sous Covadis, donc les métrés sortent avec souvent. En fonction des situations, je peut utiliser ScanDXF qui avec un export Excel permet de générer des tableaux croisé dynamique. Et si j'ai des blocs particuliers à attributs à métrer, ATTOUT que je manipule sous Excel pour sortir les info requises. Mais la discutions vas tourné comme pour les bonnes pratiques, ca dépend pas mal de ton domaine de métier et de ta manière de dessiner!

Clairement, les bonnes pratiques vont grandement dépendre du domaine de métier. En VRD, l'utilisation des blocs/attributs est central dans la méthode de travail. Une chambre télécom L1T, c'est standard, donc en faire un bloc a tout son sens (puisque deux L1T auront toujours les même caractéristiques). Quand je reçois un fichier Topo et que les points ne sont pas des blocs-point à attributs ALT/MAT (typé pour Covadis donc), la première chose que je fait c'est remettre tous ça d'aplomb !!

Salut Pierro, Ce n'est pas un bug, Covadis ne permet visiblement plus de publier ses listing au formats HTML. De base ca sortira en XLSX

Chiffre vérifié par l'institut Wet-Finger

Oupla je m'emmêle les peinceaux !

Pour info, Un bloc dessiné en 0, qu'importe si les entités sont en couleurs Dubloc ou Ducalque, le comportement est le même. C'est également une propriété ésotérique du calque 0, Dubloc devient intéressent à utiliser lorsque l'on dessine nos bloc dans d'autres calques que 0.

Hello, Mon petit conseil ne seras pas sur l'utilisation de totocad. Lorsque tu te lance sur un projet, tu doit surement être encadré par un ingénieur/responsable de mission/chef de projet (qu'importe le nom). Pour moi l'une des premières choses à définir c'est la liste des livrables. Ca te permet de rationnaliser ton temps de travail et de savoir précisément la finalité de ce que tu dessine, et de ne pas t'éparpiller. Ce qui importe c'est le chemin et pas la destination, mais sans destinations le chemin est plus long.

Bonjour @fpaniconi J'avais tenté il y a quelques années de faire des lieux hypertexte sur les PDF de présentations, et j'ai conclue que : - Faire un lien fixe vers un dossier du serveur ca marche en sortie PDF, - Faire un lien fixe vers une fichier DWG, ca marche - Faire un lien fixe vers une page web, ca marche - Faire un lien vers une "vue de ce dessin", ca ne marche pas. Une fois sur le PDF, les liens vers les Vues du dessins redeviennent de simples textes. Dans l'onglet présentation, ils restent actifs par contre. C'est tenté d'y renseigner le lien en variable Champs %<\AcVar Filename \f "%fn7">%, mais une fois dans le PDF, le lien fonctionne mais tenter d'ouvrir %<\AcVar Filename \f "%fn7">%, et non pas le texte qui lui ai associé . Donc, soit tu viens à la main renseigner le bon fichier DWG à pointer, soit (et c'est mon cas) tu par du principe que l'utilisateur peut faire un simple Copier-Coller du texte !

Ca dépend de ce que tu veut en faire, si c'est pour de la visualisation, en FDO c'est plus simple. Si tu veut travailler avec, il faut passer par du MAPIMPORT Après, j'exploite pas trop la géomatique, le plus souvent je me contente de MAPIMPORT des plans de réseaux pour me faire des fichiers de compil de réseaux existants

Salut @mehdimacro, Tu a deux manières d'importer un fichier Shape avec Autocad MAP 3D : - soit en connecteur FDO (Connexion aux données) ce qui lie le Shape et te génère des "objets cartographique", et qui reste lié au fichier .shp, .shx ect... - ou alors avec MAPIMPORT qui insert en "dure" dans ton dessin les éléments (plus lié au fichier .shp .shx ect...) en temps que points/blocs/polyligne selon la nature des objets. Espace de travail PLANIFICATION, ruban Insertion

Sogelink est "juste" une plateforme déchange. Tu y fait tes demandes, les concessionnaires y déposent leur fichier. Sogelink n'est pas garent ou propriétaire des PDF que tu reçois. A mon avis, ca arrangeais bien les concessionnaires de fournir des PDF plutôt que des fichier vectorisé (shp/dxf ect...) car ils fournissaient l'info, mais tu était garent du report sur tes plan, donc s'il y a un problème, ta responsabilité étais mis dans la balance . A l'heur du BIM, des géo-détection ect... la pratique du PDF vas disparaitre (Vœu pieux) Ma question : A quand une palette d'outils directement intégré à Mensura/Covadis pour faire les demandes de DT puis importer les réponses, sans sortir de notre logiciel? 😁

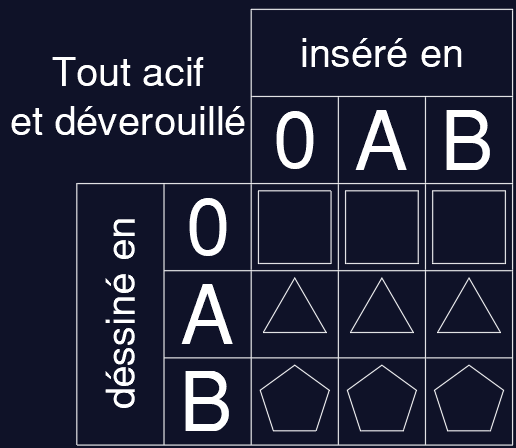

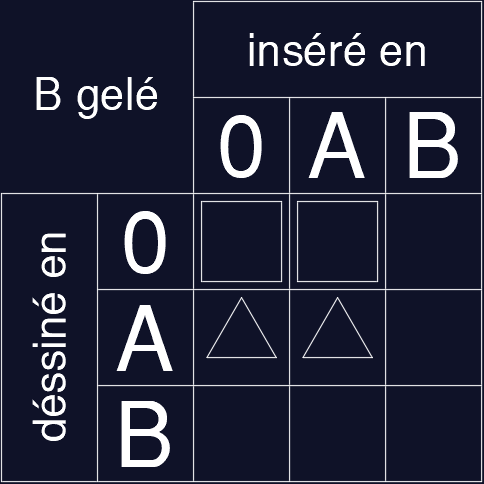

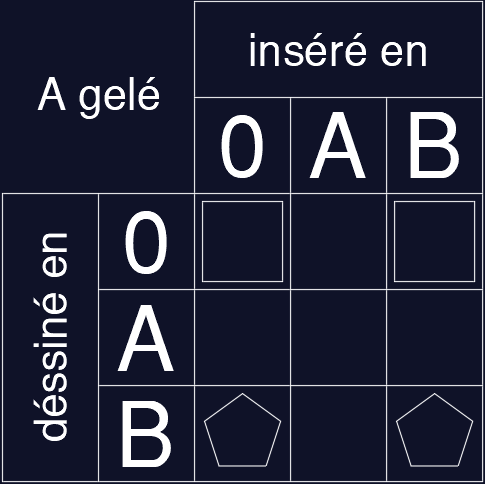

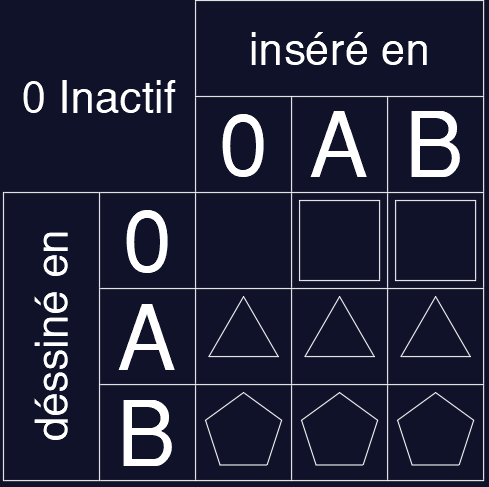

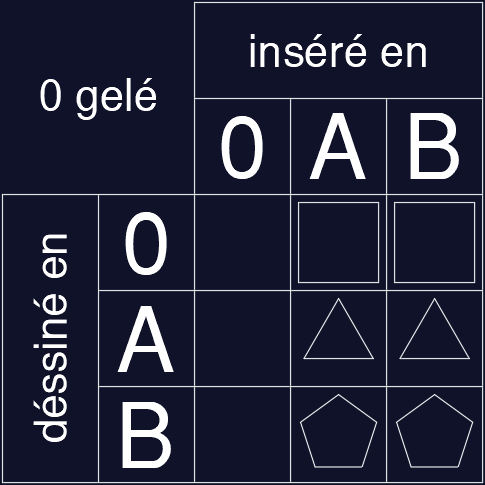

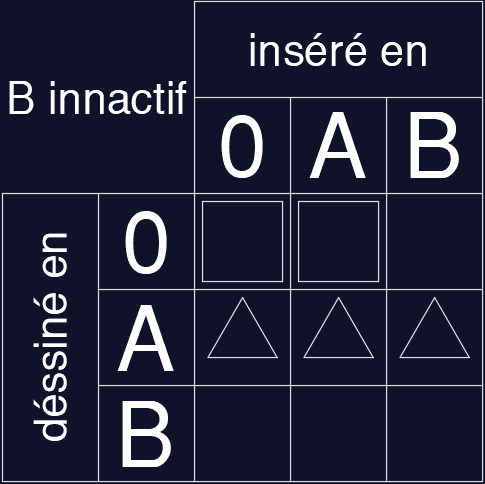

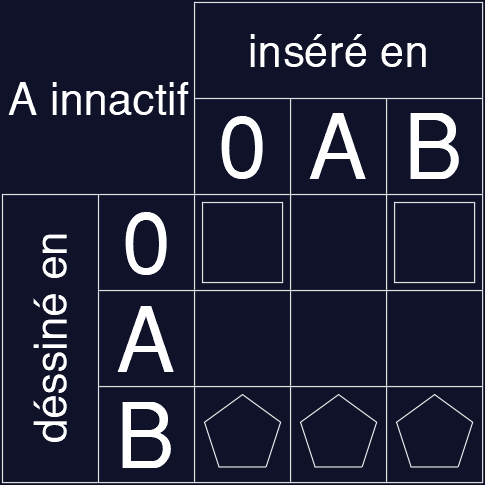

Salut! Béh justement non ... justement, et c'est l'une des propriété ésotérique du calque 0. Considérons trois blocs dessiné dans 3 calques : Carré dessiné en 0, Triangle dessiné en A, Penta dessiné en B. On joue à activer/désactiver et geler/dégeler les 3 calques, et tenter de sélectionner les éléments : On voie que quand un bloc est dessiner en 0, si on désactive ou gèle 0, ca n'as aucun impacte sur les blocs inséré dans d'autres calques. Et ce n'est pas le cas pour les autres calques.

Salut, Serait-il possible d'utiliser (setq pt1 (cadr (nentsel))) dans une boucle WHILE pour récupérer la liste de point (et l'utilisateur à bien la sensation de sélectionner des entités et pas d'accrocher des points), et en suite tu passe ta liste de points dans (nentselp) avec une boucle FOREACH ...?
