Tout ce qui a été posté par Vincent P.

  1. Pour le coup, tes "Texte 9" si il s'agit de code SIREL, donc une suite de 9 chiffres. je dirais plutôt Entier
  2. Bonjour, Les type sont définit dans la norme de fichier SHP, donc tu ne pourras pas créer de nouveaux types de données Les dates sont usuellement entré en Caractère il me semble.
  3. Bienvenu @okami974 dézoom automatique, moi ca me fait penser à la variable UCSFOLLOW, mais elle ne devrais pas l'appliquer lorsque tu colle un objet. Le bug apparait que lorsque tu copie avec point de base? ou un simple copier/coller le fait aussi?
  4. Ha oui, c'est ce démon là. Utile, mais a utiliser avec parcimonie (une bonne amie) équipé de pincettes!

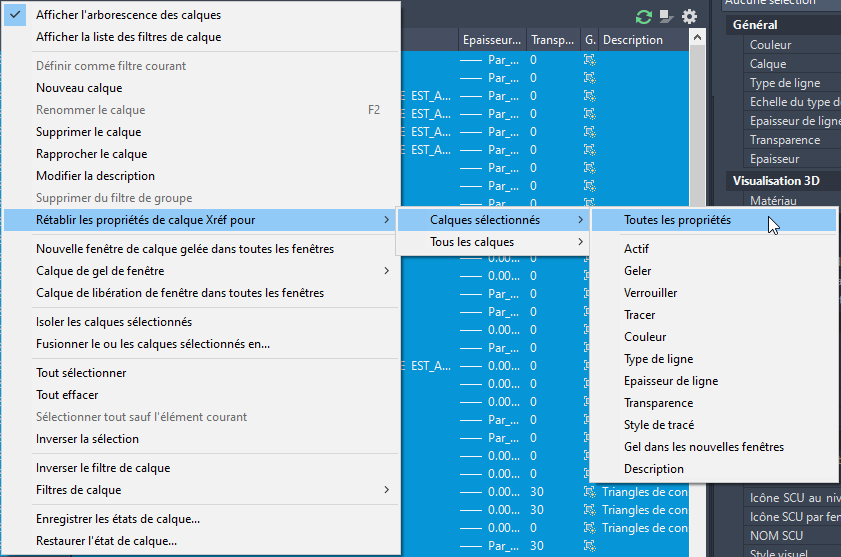

  5. Bonjour, Tu a une variable système qui gère la gestion de calque des Xref. mais je la retrouve pas, et la trouve dangereuse. Pour ce que tu veut faire, tu peut soit détacher/attacher la Xref (plutôt que de la mettre à jour). Ou une fois que tu a mis a jour ta ref, tu sélectionne les calques de la Xref (dans le dessins hôte), puis clic droit et : ce qui vas ... rétablir les propriétés des calques.
  6. Tu peut tenter la chose suivante (ca semble fonctionner) Tu ajoute un attribut MAT (matricule) à la définition de bloc (ATTSYNC pour mettre a jours les blocs insérés) lors du ATTOUT il exporte les blocs avec un matricule vide. Dans excel, ils semble bien rangés dans l'ordre de la polyligne, donc tu incrémente la colonne MAT 1, 2, 3, 4 ect... Puis de retour dans Autocad, ATTIN vas réimporter le fichier .txt dans lequel tu a mis à jour les MAT, et l'applique à tes blocs dans le dessins.

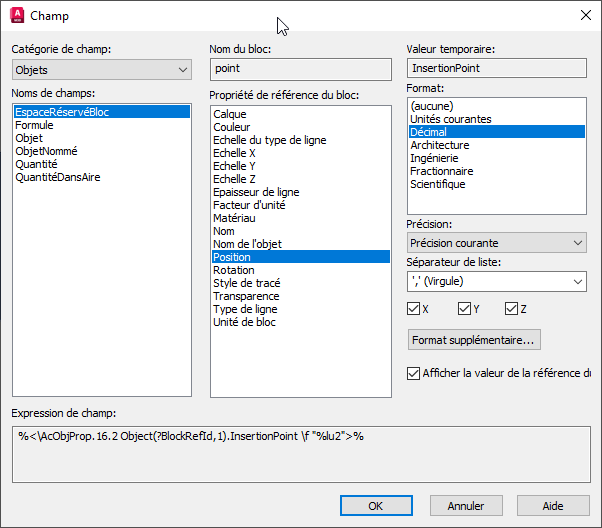

  7. Tu en sélectionne un, puis clic droit, "Sélectionner Similaire", puis tu lance ATTOUT, qui vas passer l'étape de sélection puisque tu as déjà une sélection active. c'est un champ spécifique, disponible à la création du bloc (ou dans l'éditeur). Tu applique à la définition d'attribut en valeur par défaut. les champs "EspaceRéservéBloc" renverront des propriété un bloc insérés, ici en l'occurrence, la position Ca c'est plus compliqué. Avec Covadis, on a la possibilité de numéroter les points facilement, et la commande MESURER me les créé dans le désordre. donc il me les numérote 1, 350, 2, 349, 3, 348, 4, ect.... là j'ai pas trop de solution D'autres pourront certainement t'apporter plus de solution, ou d'autres manières de procéder/automatiser !!!
  8. Pour la procédure et ne pas faire de bourdes, on vas valider ensemble que je fait bien ce que tu demande. Je te joint un fichier, avec un bloc et une polyligne 3D. ouvre le fichier commande MESURER sélection de la polyligne 3D option BLOC entrer le nom du bloc (il se nome "point") Non (ne pas orienter le bloc) entrer la valeur 1 (espacement des "points" ) commande ATTSYNC option NOM "point" commande ATTOUT choisir là où enregistrer la liste sélectionner les blocs C'est 3 commandes qui te fournissent une liste des blocs que tu peut importer sous Excel, avec les position en X,Y,Z. Dit moi si c'est bien le résultat que tu attend! tst bloc point.dwg
  9. Salut Vitvit, Tu travaille avec uniquement Autocad? Tu as Covadis? (ce serais tellement plus simple) D'une manière simple, tu a la commande Mesurer qui peut bien t'aider. Il y a un intérêt à passer par du LISP?
  10. Vincent P.

    Cubatures de décapage

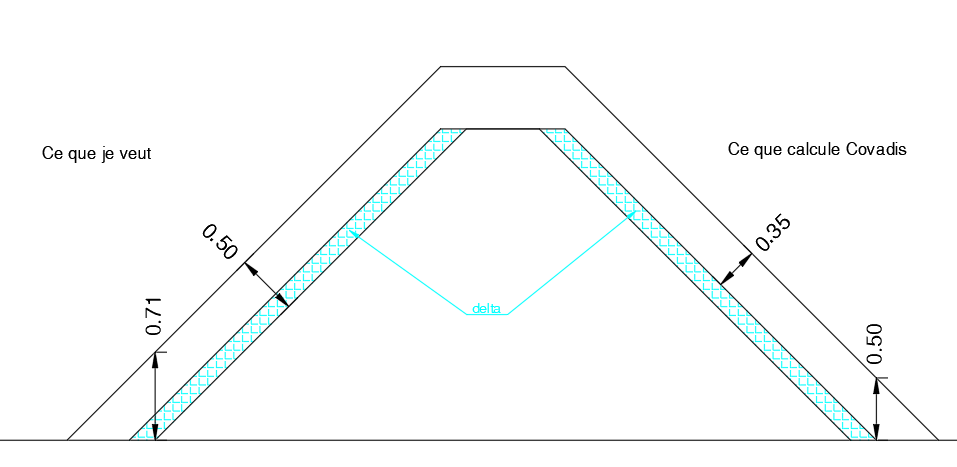

    Bonjour, C'est l'un des "défauts" de Covadis, les épaisseurs sont toujours comptées à la verticale, donc temps que tu reste sur des pentes faibles (inférieur à 10%) ça reste négligeable, mais quand tu as de fortes pentes, ça peut fausser ton calcule. Je m'en suis rendu conte en voulant calculer le volume de remblais d'un merlon habillé en gabions de 50 cm d'épaisseur, pente 1/1, du coup j'ai grugé en appliquant 71 cm de gabion dans les talus ...

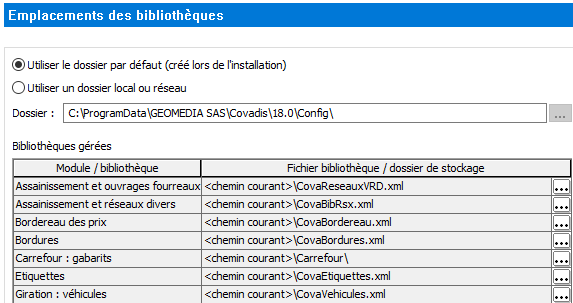

  11. Bonjour @acobb Lorsque tu vas dans les options de Covadis (commande OPTION), tu a bien le XML des véhicules ? (la ligne Giration : véhicules)
  12. Salut, ca te le fait que sur "Objet" ou c'est valable pour tous les items?
  13. Il y a une liste de caractère spéciaux qui fonctionnent pour filtrer le renommage. * => "tout", donc *-Projet filtreras tous les calques qui finissent par -Projet ? => "un caractère", donc ??tst* filtrera tous les calques donc les caractères 3-4-5 sont les lettres t-s-t # => "un nombre", donc #* filtrera les calques qui commencent par un nombre. Et tu peut mixer Ancien nom : #??* Nouveau nom : xy* Ca vas renommer tous les claques qui commencent par un nombre en replaçant les 3 premier caractères par xy normalement ...😁
  14. Autan pour moi, pour l'ancien module d'assainissement, effectivement, tu vas certainement devoir déclarer tes solides 3D comme "Obstacles". Sur le nouveau module, tu peut directement déclarer un calque qui contient des Solides 3D comme obstacles. J'ai pas trop d'exemples sous la main pour tester de mon coté
  15. Salut @Syl2007 Je te laisse regarder ce sujet, tu y trouveras certainement ton bonheur
  16. Vincent P.

    Perte de données

    Salut, Qui est a l'origine de ce fichier? Vous ou un tiers?
  17. Je dirais même que pour que ça fonctionne, il faut que le bloc ai un attribut MAT, et qu'il ai une valeur. Renuméroter des points qui n'ont pas encore de numéro ça marche pas bien. (créer une liste de points, réimmatriculer ect...)
  18. Rbloc c'est pou remplacer un bloc par un autre dans un fichier. dans l'exemple, Redéfinir avec DesignCenter ça marche très bien. Si j'ai bien compris @francinez, il veut redéfinir dans plein de dessins un bloc mis à jour.
  19. Bonjour, Le bouton de ta sourie fonctionne bien? Tu peut (par exemple) fermer un onglet Chrome ou Edge en faisant un clic molette dessus?
  20. Bonjour, Pareil de mon coté, impossible à importer, impossible à attacher en Xref (_DGNATTACH), le fichier est foireux je pense.
  21. Tente quelque chose comme ça : (defun c:COPYATT (/ selatt selatt2 objatt objatt2) (setq selatt (nentsel (strcat "\nSélectionner l'attribut ou le texte à copier :"))) (setq objatt (vlax-ename->vla-object (car selatt))) (if (setq selatt2 (nentsel (strcat "\nSélectionner l'attribut ou le texte de destination :"))) (progn (setq objatt2 (vlax-ename->vla-object (car selatt2))) (if (and (or (= (vla-get-ObjectName objatt) "AcDbText") (= (vla-get-ObjectName objatt) "AcDbMText") (= (vla-get-ObjectName objatt) "AcDbAttribute") ) (or (= (vla-get-ObjectName objatt2) "AcDbText") (= (vla-get-ObjectName objatt2) "AcDbMText") (= (vla-get-ObjectName objatt2) "AcDbAttribute") ) ) (vla-put-textstring objatt2 (vla-get-textstring objatt)) )) (command "_TEXT" (getpoint) 4 100 (vla-get-textstring objatt)) ;Hauteur de texte et orientation à 4 et 100g, à ajuster ) (princ) ) Si au moment de sélectionner la destination tu ne sélectionne pas une entité (clic dans le vide ou valide), tu génère un texte. Les valeurs de hauteur et orientation sont à adapter en fonction de tes besoin dans la ligne Ca t'oblige à cliquer une nouvelle fois pour positionner le texte (je trouve pas de manière simple de cliquer dans le vide et récupérer les coordonnées de ce point ...)
  22. Salut Olivier, Moi je ne me prendrais pas la tête, je dessinerais mon réseau, je fait une copie du fichier (pour archiver), et j'explose tout pour supprimer les cana. C'est un peu bourrin !
  23. Bonjour bonjour, Oui, il y a plus rapide : Attacher Aligner PDFIMPORT Et ca vectorise la géométrie que Autocad reconnais dans le PDF (en l'occurrence, la pastille devient un cercle).
  24. Bonjour, C'est un problème que j'avais en entreprise (traceur HP en serveur). Pour régler le problème, j'était obligé de publier en PDF, puis d'imprimer le PDF sur le traceur "en temps qu'image". Le problème était récurent sur les gros fichier, surtout en présence de transparence. Problème réglé depuis le changement de traceur/serveur, déménagement de bureau, changement de PC ... (ils nous on tout fait d'un coup!)
  25. tu supprimes la PFM bâtiment. tu dessines la PFM Vide Sanitaire tu dessines la moitié de ton talus Pour celle là, j'ai utilisé je laisse en automatique et je clic point par point le contour de ma "demi"-plateforme. je dessine l'autre "demi"-plateforme. Même manip qu'avant, j'aurais put faire mais ton talus viens légèrement couper ton contour de ton bâtiment haut, donc ca poserait problèmes je dessine ma plateforme bâtiment haut (là je peut facilement utiliser ) Je lance le calcule. Et voilà Edit : Je vois que le talus sur ma coupe dynamique et sur la tien ne sont pas les mêmes, fait attention à prendre la bonne pente de talus lorsque tu fait un décallage3D-talutage (je ne sais le quel des deux est bon)
×
×
