Bonjour, Je suis actuellement entrain d'essayer de faire une échelle graphique ajustable selon l'échelle de mon plan ... mais je n'arrive pas ... Je dois faire apparaître une échelle graphique sur chacun de mes plan a la demande de mes supérieurs (une simple échelle "1/500" ne suffisant pas) Quelqu'un a connaissance d'une fonction qui permet d'en générée une ou un bloc qui s'adapte a une échelle donnée ? Merci par avance PS : je suis sur ZWCAD avec GEOGEX mais il n'y a pas trop de différences
-

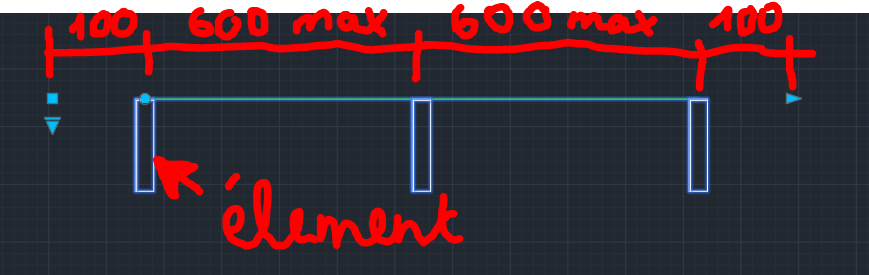

Bonjour à tous, nouveau sujet, aujourd'hui les blocs dynamique ! J'ai en ma possession un bloc dynamique avec plusieurs visualisations actuellement je peut choisir le nombre d'élément avec ma flèche de visualisation cependant je souhaiterais sauté cette étape du choix pour avoir un nombre qui évolue en fonction de l'étirement mais je ne sais pas comment faire.. J'ai essayer plusieurs options dont le double réseau mais je n'obtiens pas le résultat que je souhaite. Si quelqu'un passe par la avec une bonne idée je suis preneur =) Description du bloc : - Décalage de 100mm au début et à la fin de l'étirement - Entraxe variable : maxi 600mm - Nombre d'élément maximum : illimité - Eviter le LISP (il faut que cela reste accessible au plus grand nombre) Je vous joins le bloc en guise de base Merci d'avance ! La bise ! Bloc_DYN_reseau.dwg
-
problème de comportement côte annotative et changement d'échelle
dreadoux a posté un sujet dans AutoCAD LT 2024
Bonjour, J'ai un problème que je n'arrive pas à résoudre avec les côte et le changement d'échelle d'annotation. Par exemple lorsque je crée un bloc dynamique avec une côte dans ce dernier lorsque je change l'échelle la côte s'étire, est possible de fixée sa position. ( cela à le même comportement hors bloc dynamique ) Merci d'avance pour votre aide. Cordialement
-

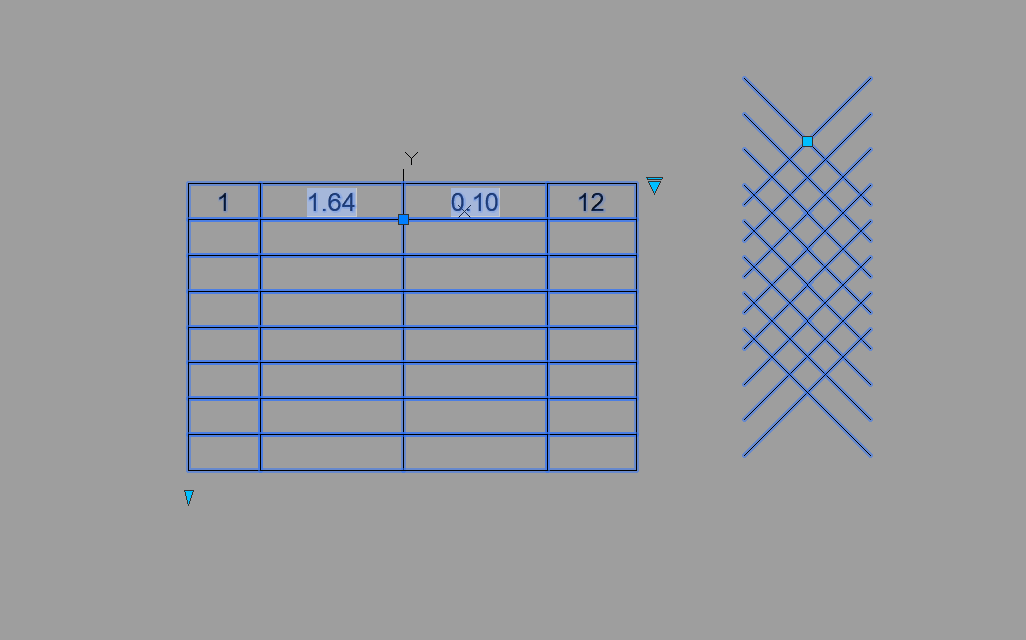

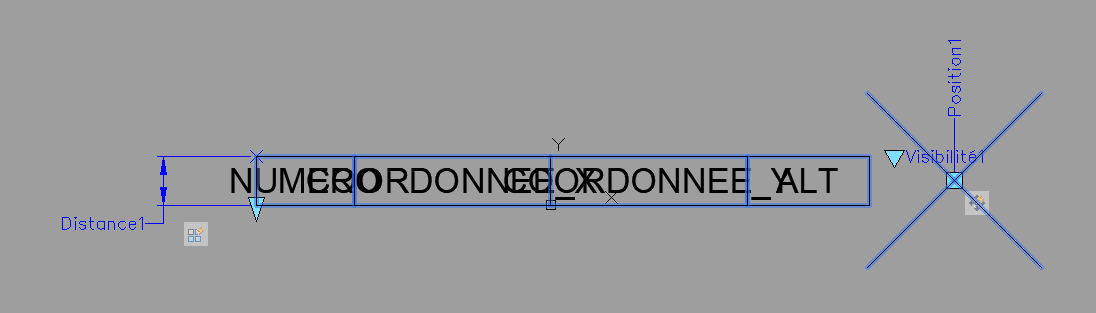

bonjour, Je cherche à créer un bloc dynamique pour faire un tableau de coordonné sur AutoCAD Mon problème est que je ne peux pas utiliser le jeu de paramètres réseau linéaire sur mes attributs et sur mon jeu de paramètres qui déplace le point qui donne les coordonnées
-
Bonjour, J’arrive tout juste sur le forum et avec une épine dans le pied ☹ Je m’explique. Sur des schémas type PID, les lignes de tuyauteries sont repérées. Pour cela, j’utilise un bloc tout simple avec un point d’insertion et un certain nombre d’attributs, dont seulement 3 sont visibles (repère – matériau – diamètre). Les autres attributs sont masqués et servent pour la nomenclature. Pour une autre application, j’ai besoin d’avoir des visibilités différentes sur ce bloc. La visibilité 1 serait celle avec les attributs visibles décrits ci-dessus, et la visibilité 2 n'en conserverait qu'un, le diamètre par exemple. Autant la gestion de la visibilité d’éléments géométriques d'un bloc ne me pose pas de problème, mais là je sèche. A priori, il faudrait que je passe par une table des propriétés de bloc, mais je n’arrive pas à trouver de mode op pour la compléter. Merci Manu
-
Bonjour à tous, Je pensais que ce serait très simple affaire en bloc dynamique : que nenni ! J'aurais besoin de créer un rectangle (Longueur et largeur modifiables). A l'intérieur de ce rectangle, je voudrais de axes verticaux : je veux pouvoir choisir le nombre, et qu'ils soient équidistants. Idem avec des axes horizontaux. J'aurais bien utiliser une action de réseau, mais les paramètres "décalage de rangées" et "décalage de colonne" ne semblent accepter que des valeurs fixes, et pas d'autres paramètres. Idem si je veux jouer avec le paramètre "variation de distance" de l'action d'étirement. Un astuce ? Pour le moment j'ai fait 1 bloc rectangle avec des axes horizontaux, je gère le nombre d'axe avec un paramètre de visibilité. J'utilise le même bloc tourné à 90° pour gérer les axes verticaux. Ci joint Diviseur de pièce.dwg
-

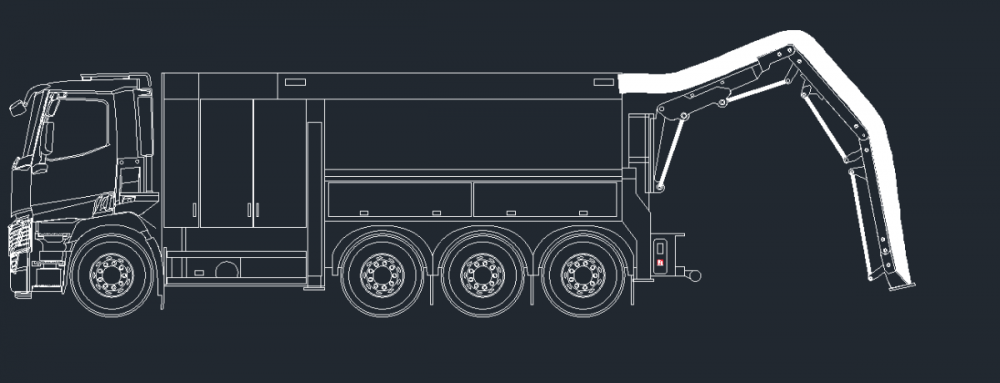

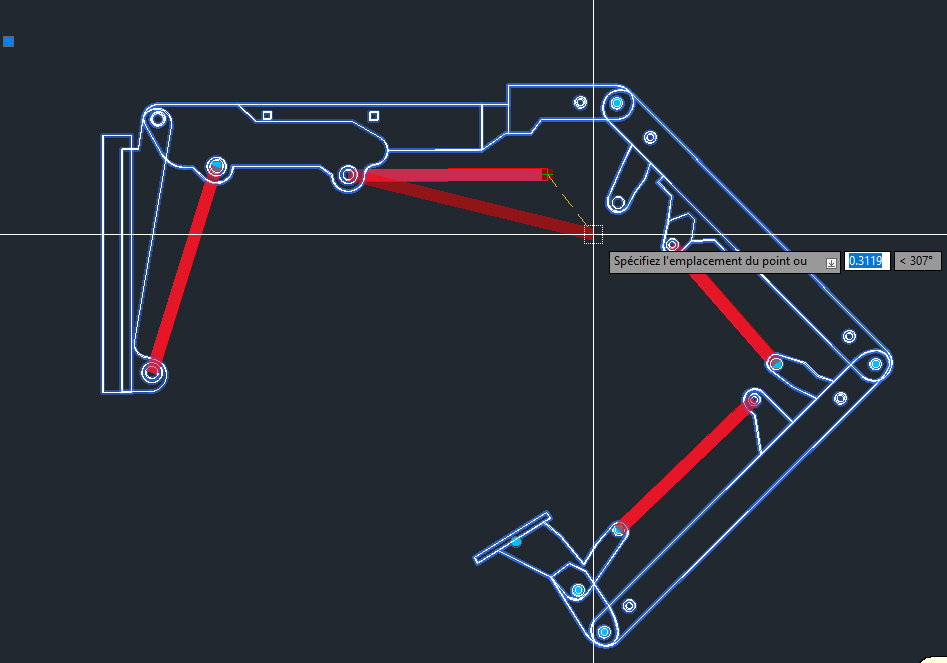

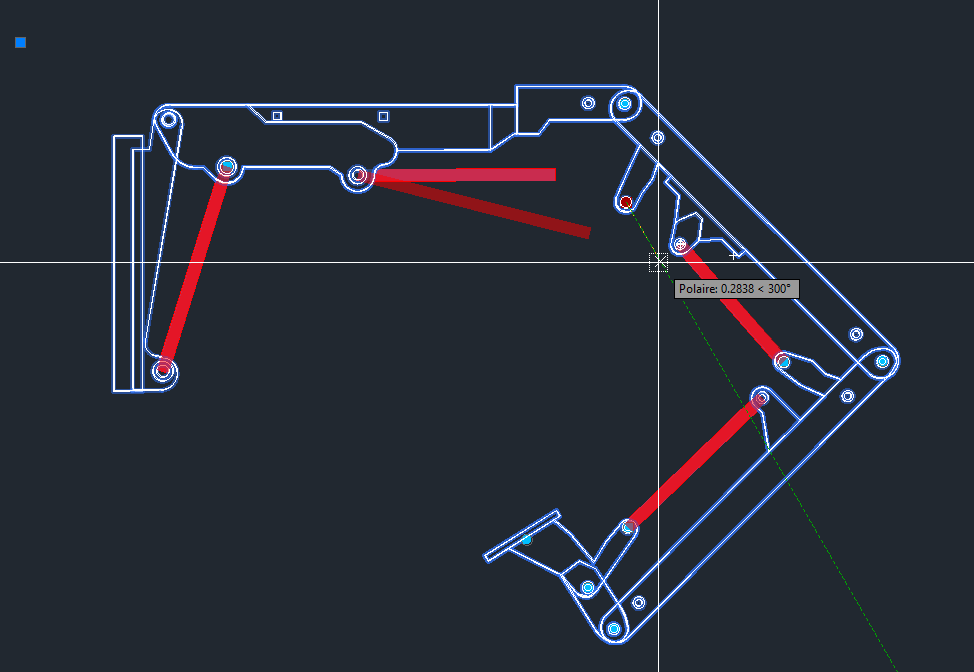

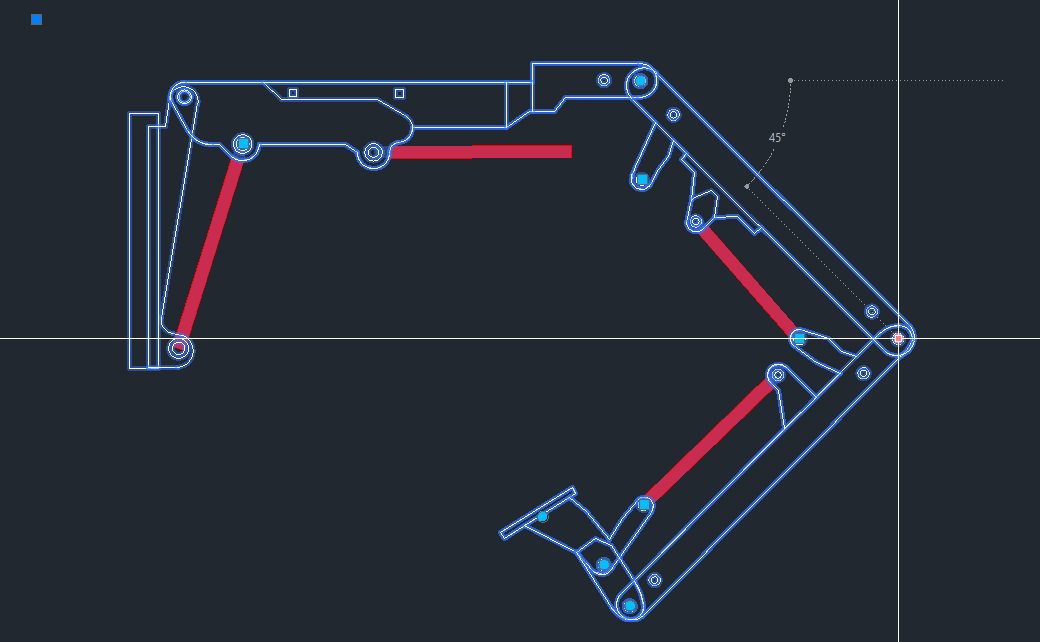

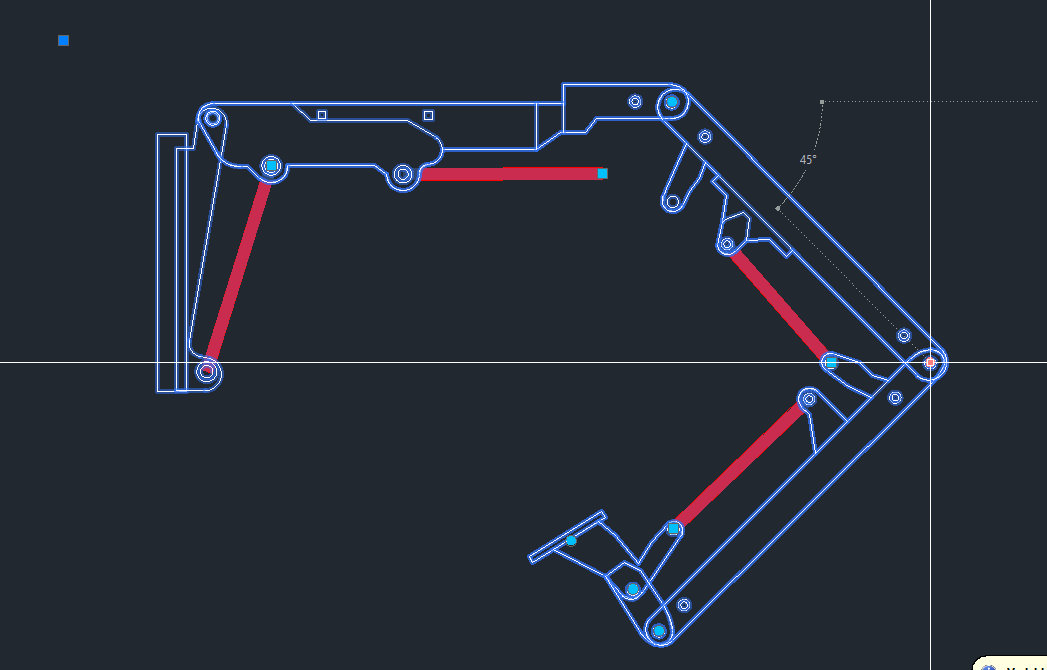

Bonjour à toutes et tous. J'ai longuement lu le forum, et ce depuis de nombreuses années, et j'y ai toujours trouvé des solutions. Cette fois, je m'inscris : l'heure est grave ! (haha) Depuis 2015 je créé des blocs dynamiques (c'est le pied quand même !) et depuis quelques années je me débrouille pour éviter de faire des blocs trop complexes avec des contraintes de partout (surtout que les contraintes... ça alourdit pas mal le bordel au final). Je dois créer un bloc dynamique d'un bras mécanique avec 4 vérins hydrauliques sur lequel passe un tuyaux souple pour de l'aspiration. J'arrive à faire un bloc unique avec plein d'actions de rotation, d'étirement et de position, pour que tout soit modifiable, manuellement, avec par dessus le marché, une visibilité pour masquer le bras déplié (mais il faut quand même que je déplace mon tuyaux/ mes vérins manuellement à chaque fois que je déplace/tourne un bras). Je souhaite donc associer le déplacement d'un point de polyligne (action d'étirement sur une position) à une rotation. [mais ça ne marche pô !] Le soucis étant que : si le paramètre de position se déplace avec la rotation, il n'entraine pas la zone d'étirement (donc les objets) avec lui. Rotation du bras : (entraine la position, sans l'objet) Le point de position se déplace en décalé ! 😔 si le paramètre de position ne se déplace pas avec la rotation, je dois manuellement déplacer le bout du vérin à chaque rotation de bras. Donc je me demande s'il existe une solution pour "automatiser" la liaison entre le vérin et les 2 bras ? et si quelqu'un aurait cette autre méthode (en évitant au possible de passer par des contraintes). Je vous remercie d'avance pour vos futures réponses. en PJ : TEST.dwg → actions de positionnement (vérin) non liées aux bras "enfants". TEST-2.dwg → actions de positionnement (vérin) liées aux rotations des bras "enfants". [avec décalage] TEST.dwg TEST-2.dwg
-
Bonjour à tous, Je suis face à un mystère: j'ai récupéré le bloc dynamique ci-joint, qui permet d'afficher le motif contenu dans un contour extensible à l'aide de poignées. Un peu comme dans une fenêtre de l'espace papier. Très pratique, et j'aimerais pouvoir en créer avec d'autres motifs. Seulement je ne sais pas quels actions et paramètres permettent de faire ça. Et quand je le passe dans l'éditeur de bloc, aucune action ni aucun paramètre ne s'affichent. Et si je change le motif et enregistre le bloc, ça devient un simple bloc statique... Comment faire? Bard_ext.dwg
-
EDIT : après moults essais j'ai enfin fini par trouver... Il fallait recréer une action de réseau sur le jeu de coordonnées cartésiennes XY, en sélectionnant un rectangle définissant longueur et hauteur du réseau. Bonjour, J'ai un bloc dynamique dans lequel je veux créer un réseau dans les directions X et Y. Par exemple, je veux dupliquer 5 fois mon objet vers la droite, et 2 fois vers le haut. Je ne vois vraiment pas comment faire, j'ai pourtant essayé les jeux de coordonnées cartésiennes XY en réseau mais rien ne fonctionne...
-
Sélectionner des blocs dynamiques en fonction de leurs paramètres
rrobert a posté un sujet dans AutoCAD 2020-2024
Bonjour à toutes et à tous, J'utilise des blocs dynamiques avec notamment des paramètres de visibilité, de longueur ainsi que des attributs. J'aimerais pouvoir sélectionner les blocs de manière complexe, quelques exemples : - Sélectionner tous les blocs dont la visibilité est "Douche" - Sélectionner tous les blocs dont la visibilité est "Douche" et l'attribut "Longueur" est 90 cm - Sélectionner tous les blocs dont la visibilité est "Sans diamètre" et dont la valeur du paramètre de bloc "Longueur" est de 1,20m J'aimerais que cela s'applique à tous les blocs, peut importe s'ils ont des paramètres de visibilité, rotation, longueur, miroir, attributs, etc. Existe-t-il un lisp ou autre ? Est-ce trop complexe? Merci pour vos réponses, Rémi -
Bonjour, J'ai un bloc dynamique avec une table de propriété, dont j'aimerai déplacer la poignée avec des actions, seulement elle reste immobile, peu importe si elle est incluse dans une action de déplacement polaire, linéaire ou un déplacement tout court. Est-ce quelque chose de possible? En PJ le bloc en question. Merci et bonne journée, Rémi bloc table de proprietes.dwg
-
Bonjour, J'utilise un bloc dynamique pour mes chaudières. Après avoir placé, redimensionné, déplacé, et fait des rotations sur des dizaines d'occurrences dans mon plan, je me suis rendu compte qu'une action d'échelle n'était pas appliquée à un cercle du bloc. J'ai donc édité le bloc et corrigé l'erreur afin que mon action d'échelle (appliquée sur le paramètre "Distance 1" en action de chaîne) fonctionne. L'action a bien été prise en compte : le diamètre du cercle change en fonction de mon paramètre "Diamètre ventouse", qui actionne "Distance 1". Seul hic, uniquement sur les blocs déjà en place, le centre du cercle et du paramètre "Distance 1" ne semblent pas correspondre au centre de mon paramètre polaire "longueur ventouse" ! Si je regénère le bloc suite à la modif, tout fonctionne parfaitement. Sauf que j'ai trop de blocs sur mon plan pour tous les regénérer et les remettre comme avant, il y aurait trop de modifications à faire... J'ai regénéré le plan mais ça n'a rien fait. Je vous ai joint un fichier d'exemple avec un bloc déjà en place, et un bloc regénéré. Pour comprendre le fonctionnement du bloc : Le cercle orange avec une croix rouge est un paramètre fixe, correspondant à des dimensions intrinsèques à la chaudière. Le deuxième cercle dépend du type de raccordement et peut se déplacer et changer de diamètre, ceci grâce au point "Position ventouse" et au paramètre linéaire "diamètre ventouse", qui actionne le paramètre linéaire "Distance 1" en action de chaîne. Les autres paramètres ne semblent pas intervenir dans mon problème. Ce bloc n'est pas parfait ni optimisé, loin de là, merci d'éviter les commentaires du genre "houlà c'est n'importe quoi ton bloc y'a tout à refaire". Les avis constructif seront par contre les bienvenus. Merci de votre aide, Rémi probleme bloc.dwg
