Vincent P.

Bonjour, Je regarde un peut les nouvelles fonctions apportés par la 18.1 En l'occurrence, je suis en version Covadis 18.1a et Autocad Map 2023 J'ai testé l'import de Cadastre, et ça marche très bien, et là j'essai l'import d'orthophotographie. Et là patatras ça marche pas. J'ai bien déclaré mon géoréférencement dans Covadis, je lance la commande, ça me demande la résolution, j'ai un cadrillage qui se fait dans l'espace objet, je couvre quelque planches, et là, rien ... Commande: IGNIMPORTORTHOPHOTO COVADIS 18.1a : Import d'orthophotographies. Régénération du modèle. Régénération du modèle. Délimitez l'emprise à traiter : Second point : Echanges avec l'API ... Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponible Erreur lors de la requête /essentiels/geoportail/wmts? : SSLServerVerification Tuile indisponibleRégénération du modèle. Régénération du modèle. ... Echanges terminés J'ai tenté en changeant la résolution, sur différents plans dans différents géoréférencements ... même résultats. Quelqu'un a rencontré le même problème? Photogéniquement Vincent P.

Non mais ... Elle existe encore cette fonction? Je ne comprend pas que Autodesk ne l'ai pas substituée au gestionnaire actuel. Et surtout, je ne comprend pas que l'ancien est des fonctions plus poussées que le nouveau ...

Bonjour Patrice, Il vas falloir définir ce que tu appel "Activer". Parle tu de changer les propriété de dessin ? Donc les prochain éléments que tu dessinera auront les propriétés "activées? Parle tu de change les propriété d'éléments déjà créés/sélectionner? Activement Vincent P.

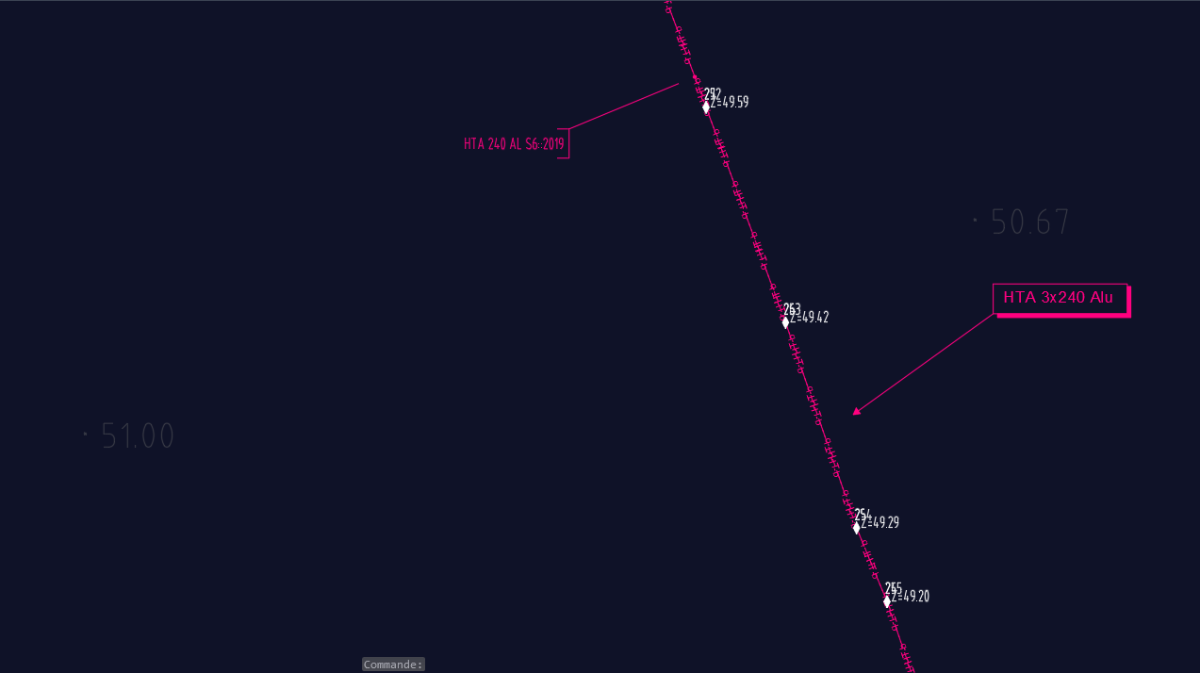

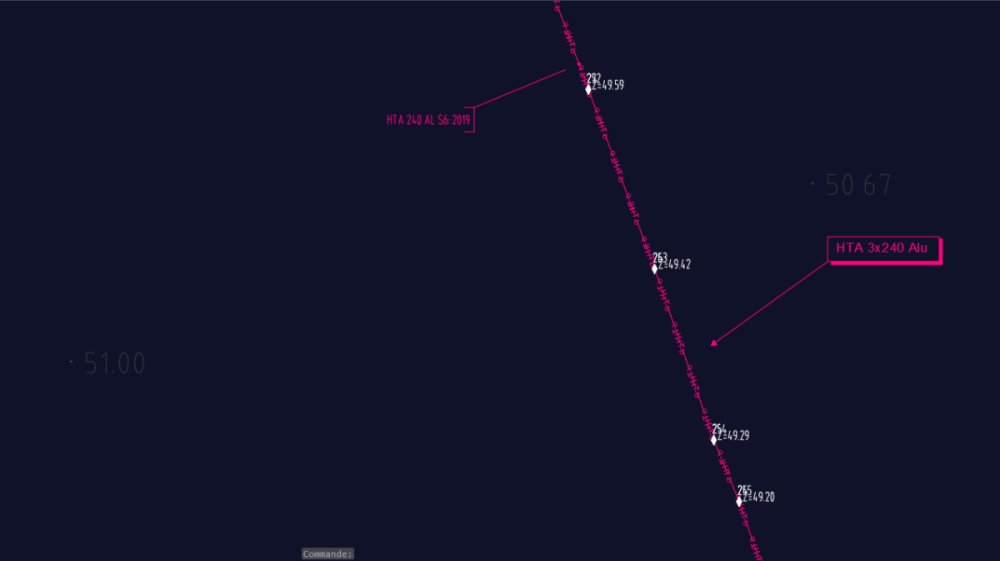

Je viens de faire une vérif, les Z données sur la réponse de DT est bien en dessous de mon TN (+- 1m) A voir si le référentielle alti est le même entre le relevé topo et la DT. Après, si tu a des interrogations sur la position d'un réseau, tu le spécifie clairement sur ton plan, et tu vend à ton client une géo-détection pour clarifier le sujet.

Bonjour, Sur les DT Enedis, Z représente l'altitude du réseau. La dernière phrase, il faut la comprendre comme : "Le niveau du sol peut évoluer, donc la profondeur est donnée à titre indicatif"

Effectivement, le "_m²" est dans la définition du champ. Il semble que dxxx01 fait des amalgames entre insertion et définition de bloc.

Bonjouuur, Petite question qui peut aider : C'est un texte (texte ou textemult) ou un attribut dans un bloc? Ca peut aider ceux qui te proposeront des solution 🙂 textuellement Vincent P.

Bonjour, L'aide que tu donnes est pour LT sur MAC, c'est bien ton cas? Pas sur d'avoir tout compris, mais pour mettre à jour un bloc (redéfinir), j'utilise le DESIGNCENTER.

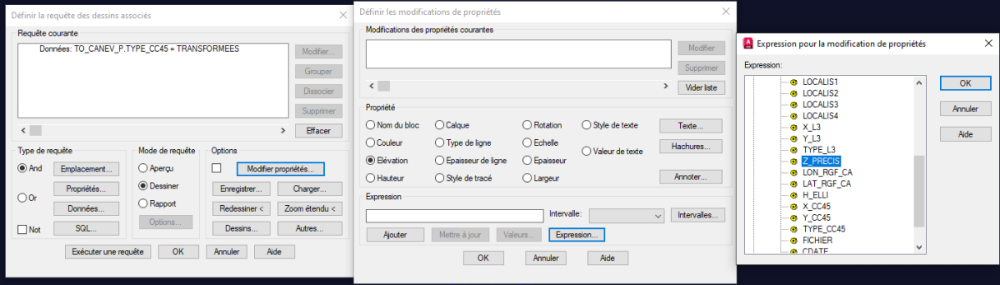

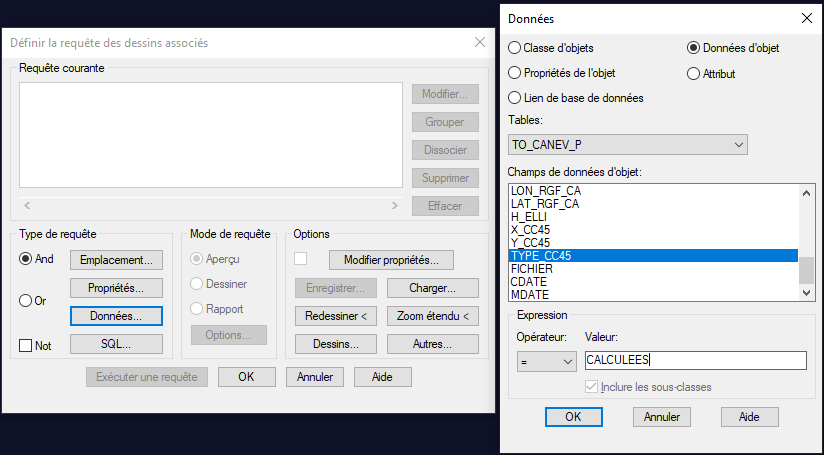

Salut Lili. Pour moi, faire simple : Dans un fichier vierge, dans le Volet de tache de Map, onglet Explorateur de carte, tu associe ton fichier "MAPPE METROPOLE BORDEAUX (Janvier 2024)" En suite, tu définie une requête : Type de requête : Données, Données d'objet ect... Mode de requête : Dessin Exécuter une requête. Ca t'importeras tous les points en type Calculés (que tu vas ranger dans un calque) Tu refait une requête, mais au lieux de CALCULEES, tu met TRANSFORMEES. Si tu veut que tes point prennent le Z de l'OD Z_PRECIS, au moment de définir ta requête, tu ajoute une modification des propriétés : Modifier propriétés, Elévation, Expression, Table de données d'objet, TO_CANEV_P, Z_Précis,, OK, Ajouter apparait dans le champ "Modifications des propriétés courantes" : "Elévation : :Z_PRECIS@TO_CANEV_P", donc il vas modifier l'élévation des points pour y appliquer Z_PRECIS. Exécuter une requête Normalement ça fonctionne 😄

Ho, Didier vas publier des tuto Tiktok/Insta pour les Lisp. J'en rêvais 😁

Pour le coup, je travail en VRD, et pas en bâtiment. La méthode que je t'ai donné fonctionne si tu as un fichier par étage et que tes étages se superposent quand tu les appel en Xref. L'espace objet du fichier Tracé dans lequel tu prépare tes présentation ne contient QUE des Xref. Ces Xref, ce sont tes DWG d'étages. Donc tu dessine dans tes fichiers d'étages, et tu gère tes présentation dans ton fichier de Tracé. Et lorsque tu veut envoyer des éléments à quelqu'un, tu ouvre ton fichier Tracé, et tu en fait un Etransmit, ce qui vas compiler dans un zip tous tes étages. Pour l'anecdote, j'ai des archi qui me font des copies de leur projet en décalant sur la droite pour illustrer le phasage du projet (par exemple). Mais pour le coup plus rien ne correspond à mes fichiers réseau, topo, signa ect... Je trouve ça insupportable!

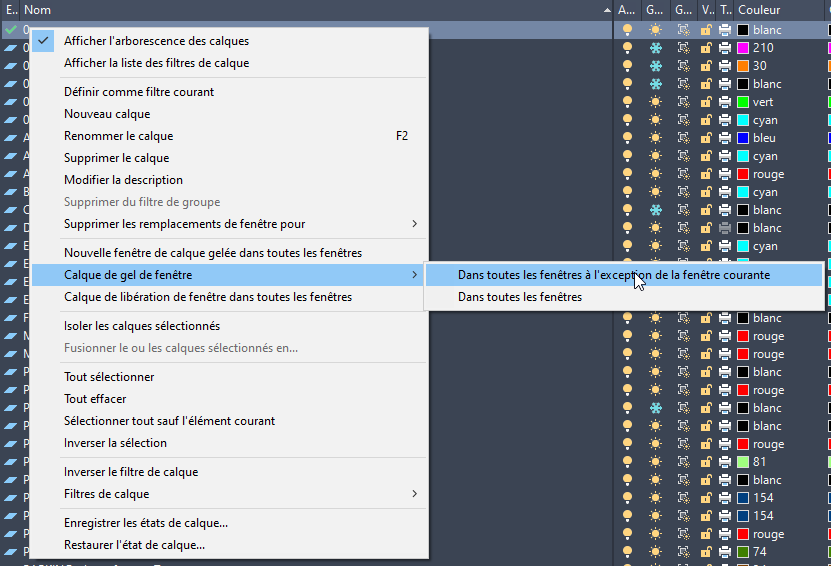

Salut Bebétude, Ta démarche de base est la bonne, créer un fichier de Tracé dans le quel tu appel tes étages en Xref puis faire une présentation par étage. Chaque Xref est rangé dans son calque (Xref RDC dans un calque nommé RDC ect...) Tu prépare ta 1er présentation, cartouche, échelle, en affichant Tout dans la fenêtre (pour le moment). Tu duplique la présentation pour chaque étage. A partir de là, tu vas passer de présentation en présentation pour gérer l'affichage des étages. Autocad est traduit avec les pieds. "Calque de gel de fenêtre" veut dire "Geler le calque dans la fenêtre" Dans la présentation RDC, tu vas Geler le calque dans toutes les fenêtre à l'exception de la fenêtre courante le calque RDC (qui ne contient que la Xref RDC) Dans la présentation R+1, même chose avec le calque R+1 (qui ne contient que la Xref R+1) Et ainsi de suite. Une fois toutes les présentation faites, seul les étages concernés sont affichés dans les présentation adéquate. Là-dessus tu peut gérer Xref par Xref les "sous-calques". Si tu créé un nouveau calque dans une Xref, il s'incrémenteras dans le fichier Tracé, et ne s'afficheras QUE dans la présentation de l'étage concerné. Il y a pas mal de propriétés de calques qui sont propre au fenêtres, gel, couleur, type de ligne, ect... que tu peut donc personnaliser à la fenêtre sans que ça n'influe sur l'espace objet, vas mettre les doits dedans pour tester, c'est pas toujours intuitif, une fois que tu a trouvé la logique, ca te permet de faire plein de choses.

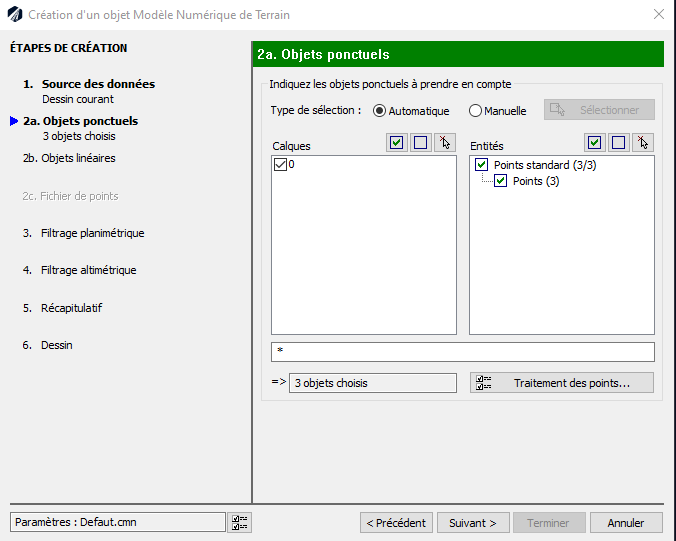

Si tu a bien affecté Z selon texte, pas besoin d'aller plus loin, tu peut prendre les entités Points générique de Autocad dans ta création de MNT. C'est ce qui est noté comme "Point Standard" dans l'assistant de création.

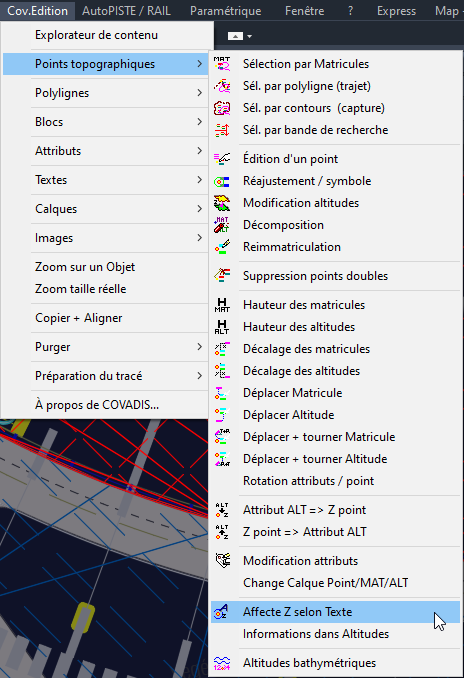

Ca te créé des point en 2D, tu peut leur affecter Z selon texte : et covadis vas tenter de faire au mieux pour monter les points en 3D avec les textes à coté. Tu auras des option à régler (genre le rayon autour des point pour détecter un texte)

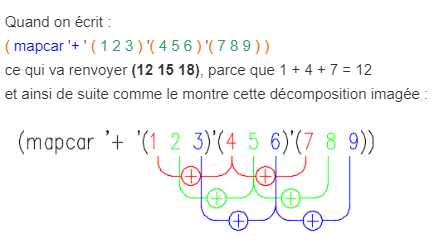

Bonjour Pypow, Je te revoie vers les propriétés de SSGET : https://www.da-code.fr/ssget/ Si tu regarde le 2eme exemple, tu vas pouvoir faire une sélection par capture rectangulaire grâce à des coordonnées. du coup, GETPOINT pour avoir les coordonnées de ton 1er point, puis MAPCAR pour calculer les coordonnes du 2eme point https://www.da-code.fr/mapcar/ Lispement Vincent P.

Bonjour, Je pense que c'est une question à poser au Support de Sogelink. Ils auront bien plus de compétences pour gérer un bug de leur logiciel. Aimablement Vincent P.

Bonjour, La longueur de tes lignes sont toutes de 0.05? Lorsque tu lance la commande "Entité de longueur nul => point", tu a une option "Longueur" qui devrais résoudre ton problème si tu passe la valeur à 0.06 (pour être sur de prendre tout ce qui est en dessous). LGZEROTOPOINT COVADIS 18.1a : transformation d'entités de longueur nulle en points. Tolérance: égalité des coordonnées à 0.001 m près. Sélectionnez les objets ou [caLques/TOut le dessin/LOngueur] : LO Entrez une valeur de tolérance définissant des coordonnées différentes <0.001> : .06 Sélectionnez les objets ou [caLques/TOut le dessin/LOngueur] : Spécifiez le coin opposé: 1 trouvé(s) Sélectionnez les objets ou [caLques/TOut le dessin/LOngueur] : 1 entité sélectionnée. ------------------------------------------------------------------------------ ENTITES LG=0 : Sélectionnées Conservées Transformées Supprimées ------------------------------------------------------------------------------ POLYLIGNES 2D : 0 0 0 0 POLYLIGNES 3D : 0 0 0 0 LIGNES : 1 0 1 0 ARCS : 0 0 0 0 CERCLES : 0 0 0 0 ------------------------------------------------------------------------------ TOTAL : 1 0 1 0

S'il te faut des lignes et des arc, tu peut utiliser Raccord qui vas de joindre les éléments en polylignes, puis tu fait une sélection similaire d'une de ces polylignes, et tu décompose.

lorsque tu lance la commande tu as pas mal d'option à explorer. lorsque tu lance la commande, tu a des info données en ligne de commande : Commande: RACCORD Paramètres courants: Mode = AJUSTER, Rayon = 0.500 La valeur de l'arc créé est géré par l'option "Rayon". Elle est mémorisée une fois sur l'autre (pas obligé de la repréciser à chaque fois). La commande créé un seul raccord à chaque fois. Si tu veut en faire plusieurs à la suite, tu a l'option "Multiple" qui relance automatiquement la commande temps que tu ne la quitte pas. Si tu veut lisser tout une polyligne, tu a l'option "Polyligne" qui te permet de replacer chaque angles d'une polyligne par un arc dont le rayon est fixe (géré par l'option Rayon) Enfin, l'option "Ajustée" gère la façon dont l'arc est créé. En "Non-ajusté" l'arc est créé au point de raccordement sans éditer les objet à raccorder En "Ajusté", l'arc est créé, et les objet raccordés sont adaptés pour êtres ... ajustés ... à l'arc !

Salut Bibi, Tu as deux commande RACCORD et CHANFREIN qui devrais t'aider (en l'occurrence plutôt Raccord)

Bonjour, Moi je le fait à la main, Je fait un métré de surface des trottoirs/chaussées à démolir. Puis Surfaces * Epaisseur, et je jongle entre des démol et mes D/R de mon projet. Lorsque c'était vraiment complexe, j'ai déjà du fait un "pré-projet" en faisant des PFM de l'existant, et sortir un MNT décaissé, que j'utilisais comme base de mon "vrais" projet. Mais c'est pas pratique et sur 99% de mes projet c'est trop de temps pour un gain de précision minime.

Bonjour, J'ai la vague impression qu'on est au bord du hors sujet ... La question de base de filou ne parlais pas de sortir les blocs de la XREF. Le sujet était plutôt exploiter les coordonnés XY des blocs et les faire apparaitre dans une présentation. Le fait que ce soit un bloc dans une Xref relève plus du contexte que de la demande il me semble.

Oui, c'est même demandé par certains DST.

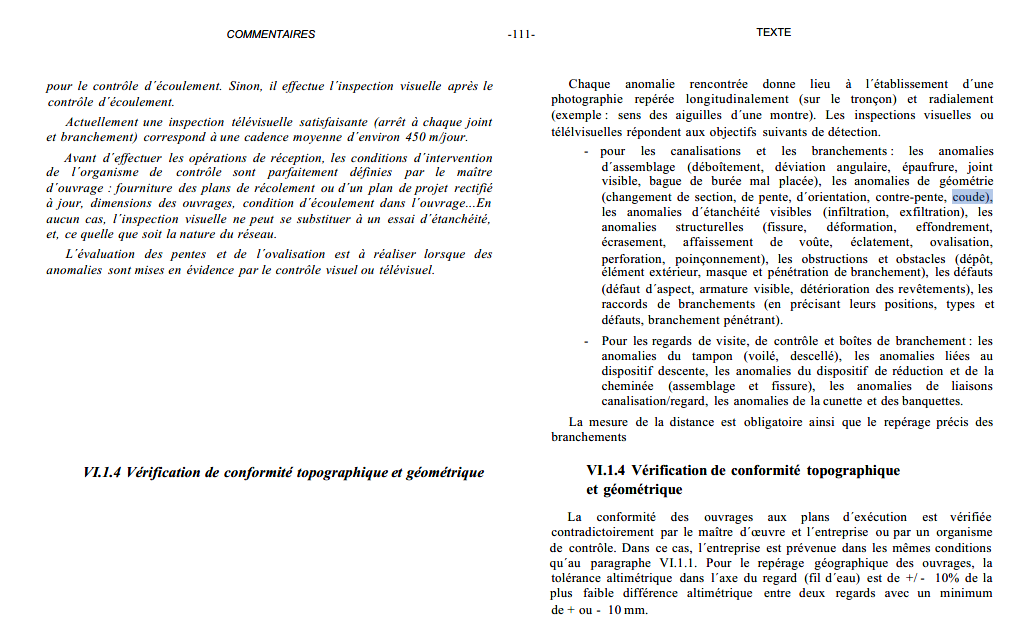

Bonjour, Fascicule 70, page 111, vérification de conformitée géométrique : Pas de coudes sur les cana. C'est à relativiser, j'ai de plus en plus de projets où les branchement sont réalisé à 90° du collecteur, et sur chantier ils le pose comme ça : validé par le F70 :

Selon moi, il n'y auras pas de solution magique, tu vas certainement devoir itérer à la main bassin par bassin.
