Bonjour @lili2006 Merci pour le lien, je vais consulter tout ca et je ne manquerai de revenir ici, vous faire une retour ! Amicalement,

Bonjour @didier, Merci pour le lien, je vais le consulter et je reviendrai ici, vous dire si j'ai réussi a résoudre mon problème !! Amicalement,

Bonjour à Tous, En tant que débutant, j'ai un petit soucis avec un fichier TOPO. Pour un projet en phase concours, j'ai récupéré un plan topo provenant du dossier fourni. Petit soucis pour moi, ce fichier est bien géoréférencé en CC46, par contre le point 0,0,0 qui sert au géoréférencement se situe a 55kms du terrain lié au projet. Une fois mon MNT créé, j'ai besoin de l'exporter en IFC, pour que d'autres intervenants puissent l'exploiter ou sur REVIT ou sur ARCHICAD, ou autre... Le problème qui se pose est que le point 0,0,0,, lié au géoréférencement est hors des limites (pour REVIT par exemple) Je voudrais trouver une solution pour conserver mon géoréférencement et rapprocher le point 0,0,0 d'insertion, beaucoup plus prés du terrain lié au projet. Je ne sais si je suis très clair dans mon explication 😁...mais auriez vous une solution \ idée, pour régler ce problème ? Merci d'avance.

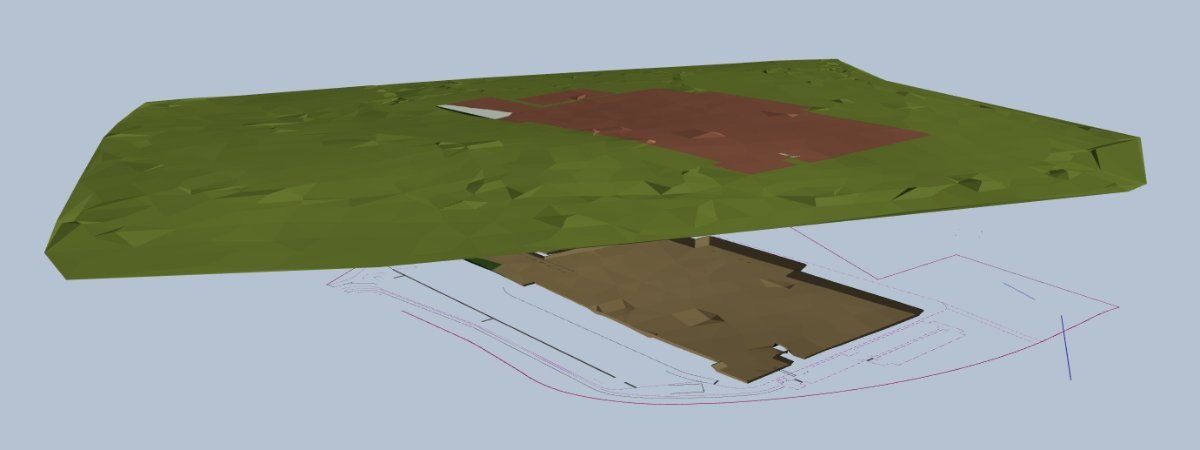

Bonjour à Tous, J'ai modélisé un MNT, puis créé ma plateforme bâtiment. tout me semble ok. Pourtant quand j'exporte la scène sur Terravision, je ne vois pas correctement la modélisation de la plateforme. J'ai sûrement raté une étape (ou plusieurs)...si quelqu'un peut me dire laquelle ? Merci d'avance

Super!!! merci beaucoup pour l'explication détaillée 🙂 🙂 Avec ca si je m'en sort pas 🙂

ok tu vas un peu vite pour moi 🙂 et mes connaissance ne sont pas encore suffisantes pour te suivre !! Tu m'indiques : " Maintenant, tu dessine une plateforme Terrassement entre la polyligne haute et la basse" comment faire une plateforme entre 2 polylignes de niveau différents ?? 🤔 je t'ai joint mon fichier. MNT2_EDL_Masse et VRD_100-00 - Standard.zip

ok, merci à toi pour ton retour et le temps passé à me répondre. sur ton premier message tu indiques "2 PFMs Batiment" pourquoi 2 ? je n'ai qu'une seule plateforme batiment ?!

Bonjour Vincent, Excuse moi...si tu peux développer ton explication pour un débutant ? - ok pour la polyligne a 100.2 - ok pour le decalage en mode talutage a 103 par contre aprés c'est un peu confu pour moi... Merci

Merci pour tes explication! ok pour le décalage en mode talutage par contre si je construit la PFM vide sanitaire en premier, il va automatiquement me créer des talus / a mon MNT ? Excuse moi, je débute, si tu peux m'expliquer dans le détail 🙂 merci

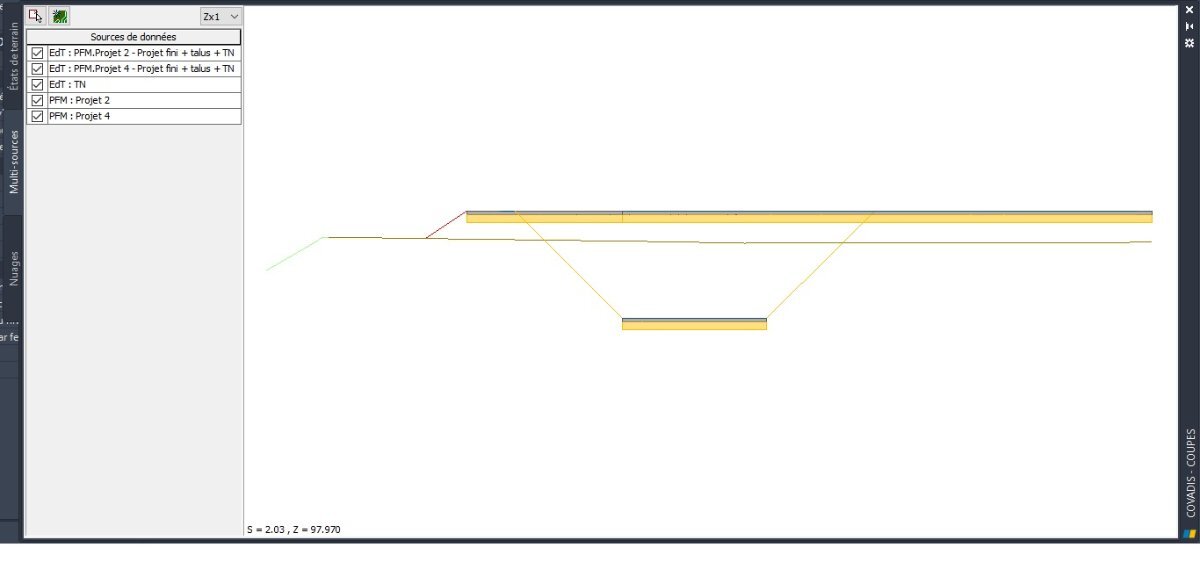

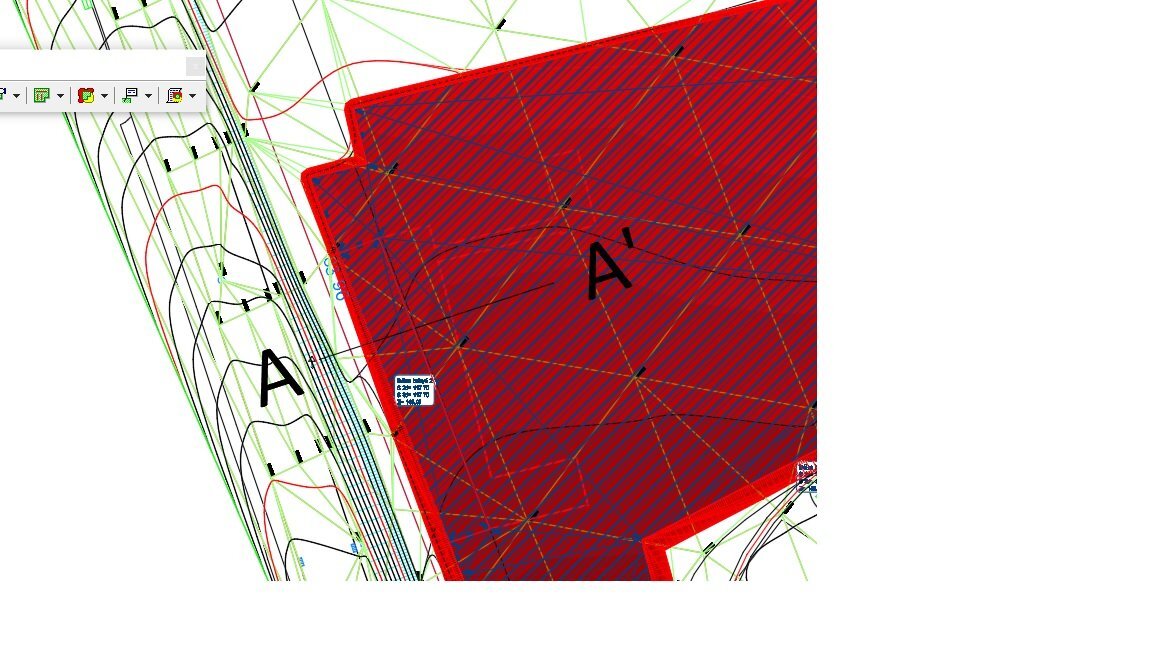

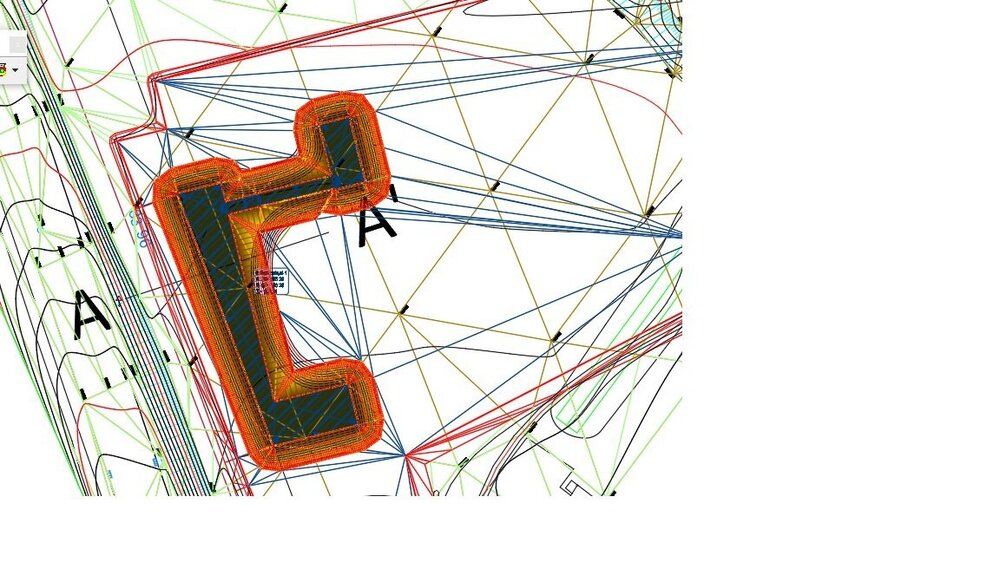

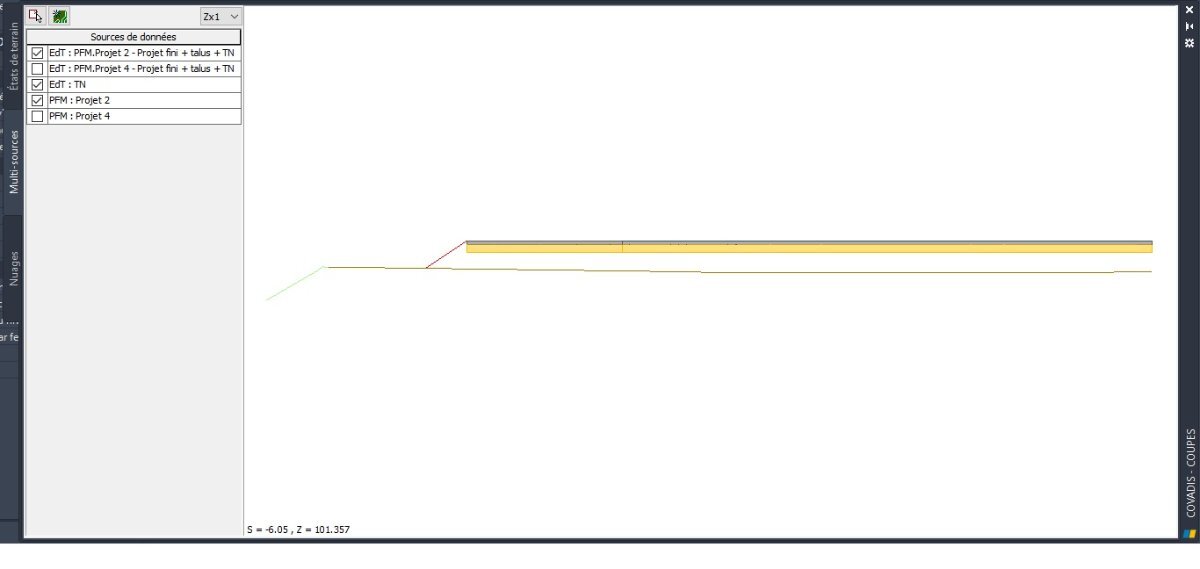

Bonjour Vincent, et merci pour ton aide ! j'ai tenté comme tu me l'as indiqué ci dessus...mais le résultat ne correspond pas a ce que je veux faire. ci joints, quelques photos pour expliquer ce que je voudrais obtenir. j'ai une plate-forme bâtiment (VEP2 et coupe 2) a 103NGF, le TN est a environ 102ngf. Mon bâtiment est donc sur un remblai sur quasi la totalité de la surface. je dois venir créér une plateforme (VEP1 et coupe 1) a 100.20NGF, qui correspond à mon vide sanitaire Pour l'exemple, j'ai été obligé de créer un autre projet, pour la plateforme du vide sanitaire, mais je voudrais que la plateforme du bâtiment, puisse inclure directement la plateforme du vide sanitaire avec les talus, tel que représenté sur la photo VEP1. j'sais pas si je suis très clair 🙂 Merci encore pour l'aide !!

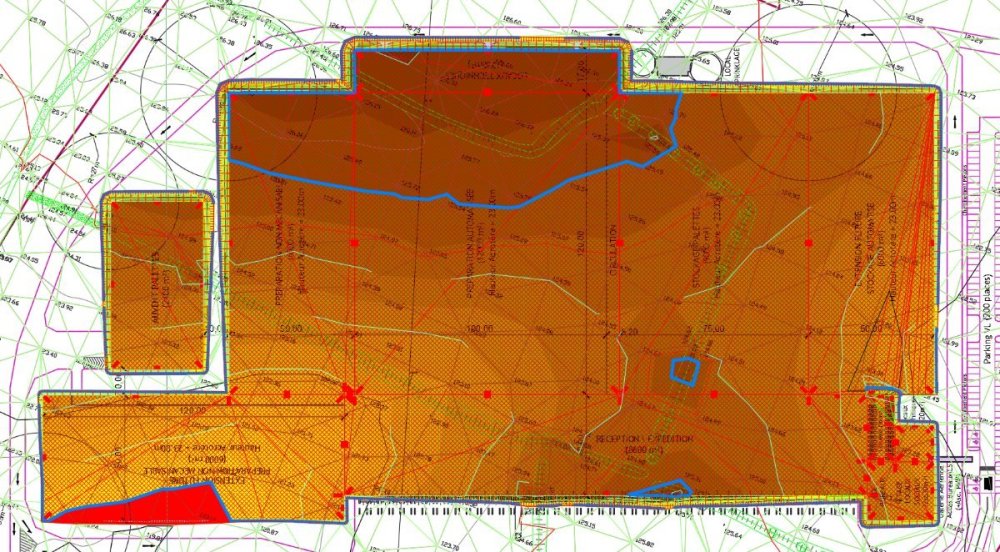

Bonjour à Tous, Je débute sur COVADIS. J'ai un soucis de plateforme, que je n'arrive pas à résoudre. J'ai créé une plate-forme pour un bâtiment, qui se situe en remblai/TN, à 103ngf, terrain à 102ngf environ A l'intérieur de ce bâtiment, J'ai sur une petite partie...au milieu du bâtiment, un vide sanitaire à 100ngf. J'ai créé 2 plate-forme, une pour le bâtiment une autre pour le vide sanitaire. Mais problème, il ne me dessine pas les talus entre les 2 plate-formes !! Quelqu'un aurait il une solution ? Merci d'avance

Bonjour à Tous, J'utilise depuis peu les fichiers STB, pour mes impressions. je cherchais à appliquer un type de ligne bien précis, dans mes STYLE 1, STYLE2, ect... Sauf que je m'aperçois que les types de lignes proposés, dans les STYLE, ne correspondent pas au fichier AutoCAD.lin, chargé dans le dessin. il n'y a qu'un nombre de type de ligne, assez limité. Quelqu'un pourrait me dire comment ajouter des types de lignes, dans les STYLE des fichiers STB ? si toutefois c'est possible ? merci d'avance

Merci pour ton aide et pour les liens ;) Piste à suivre de prés...même si j'imaginais une solution plus simple :( D'autres avis ? Merci

Bonjour, J'ai récupéré des cartouches neuves, encore dans leur emballage, pour traceur HP 1050/1055. Seul problème, la date de péremption est dépassée. Comme tout le monde le sait (expérience faite sur les imprimantes HP) la date de péremtion est avant tout un lobbying commercial de la part des constructeur :(:( Je fonctionne depuis longtemps avec des cartouches périmées sur mes imprimantes HP...sans souci. Mais ma question n'est pas la :) .... Est il possible sur un traceur HP 1050 / 1055, d'utiliser des cartouches hors date de péremption ? Y a t'il un réglage de la date dans les options du traceur ? (pour tromper la date de péremption) ou y a t'il une pile bouton sur la carte (pile à supprimer pour lui faire perdre la notion de temps) nfin bref, quelles astuces avaez vous sur ce traceur, pour utiliser des cartouches périmées ? merci d'avance @+

Bonjour, Je souhaite protéger en écriture, certain de mes DWG. le but étant que le destinataire de mes plans, puisse les lire depuis AutoCAD (et uniquement depuis autocad) sans pouvoir les modifier. Comment faire ? merci d'avance
