Description de l'écran de réglage d'un module SERCOS® Module : Axes à mesure externe
(Traduction du document original anglais)
A propos de nous
Introduction
Cet écran permet de modifier directement en mode connecté les paramètres de configuration d'un axe à mesure externe.
NOTE : Pour plus d'informations sur les parties communes aux différents écrans de réglage, voir Description des écrans de réglage du module SERCOS® : Généralités.
Illustration

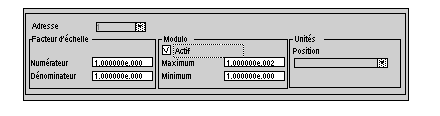

La figure ci-dessous montre la zone de réglage d'une voie SERCOS® configurée en axe à mesure externe.
Description
Le tableau ci-dessous présente la rubrique Facteur d'échelle de la zone de réglage.
Elément
Paramètre associé
Bit/Mot langage associé
Symbole/Description
Numérateur
FollowerRatio
%MFr.m.c.Y (2)
NUMERATOR_X (1)
Dénominateur
DENOMINATOR_X (1)
Légende
(1): X compris entre 1 et 8
(2): Valeur de Y, Voir Paramètre d'un groupe suiveur : FollowerRatio.
Le tableau ci-dessous présente la rubrique Modulo de la zone de réglage.
Elément
Paramètre associé
Bit/Mot langage associé
Symbole/Description
Actif
EnableRollover
%MWr.m.c.35:X0
ENABLE_ROLLOVER
Maximum
RolloverLimit
%MWr.m.c.45
ROLLOVER_MAX
Minimum
%MWr.m.c.47
ROLLOVER_MIN
Le tableau ci-dessous présente la rubrique Unités de la zone de réglage. Cette rubrique est non modifiable.
Elément
Paramètre associé
Mot langage associé
Symbole
Position
PositionUnits
%MWr.m.c.65
-
