Description de l'écran TRF_RECIPE des axes réels
(Traduction du document original anglais)
A propos de nous
Introduction
Ces écran, situé au bas de l'écran de réglage d'un axe réel, permet de transférer les paramètres de réglage entre l'automate et le variateur de vitesse.
Cette fonctionnalité nécessite d'être en mode connecté.
NOTE : Pour plus d'informations sur les parties communes aux différents écrans de réglage, voir Description des écrans de réglage du module SERCOS® : Généralités.
Illustration

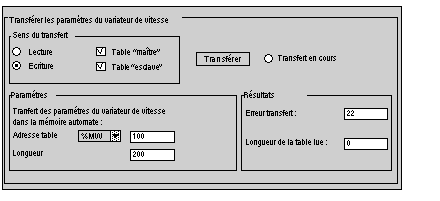

La figure ci-dessous montre l'écran associé à la fonction TRF_RECIPE.
Description
Le tableau ci-dessous présente la rubrique Sens du transfert de la zone TRF_RECIPE.
Elément
Mot langage associé
Symbole
Automate -> Variateur de vitesse
%MWr.m.c.10
ACTION_TRF
Variateur de vitesse ->Automate
Le tableau ci-dessous présente la rubrique Paramètres de la zone TRF_RECIPE.
Elément
Mot langage associé
Description
Adresse table
%MDr.m.c.11
Deux paramètres sont modifiables :
le type d'objet mémoire pour le stockage des données :
  • %MW en lecture/écriture
  • %KW en lecture seule
Valeur immédiate
Adresse de début de table
Longueur
Valeur immédiate
Longueur de la table
Le tableau ci-dessous présente la rubrique Résultat de la zone TRF_RECIPE.
Elément
Mot langage associé
Symbole
Erreur transfert
%MWr.m.c.3
Ce champ fournit le code d'erreur en cas de transfert invalide.
Longueur de la table lue
%MDr.m.c.4
Longueur réelle de la table
