Description des écrans de réglage du module SERCOS® : Généralités
(Traduction du document original anglais)
Introduction
L'écran de réglage affiche les paramètres de réglage d'une voie SERCOS®.
Ces paramètres sont modifiables en mode local ou connecté.
Il donne également accès aux écrans de configuration et de mise au point.
La structure de l'écran de réglage est très similaire à celle de l'écran de configuration.
NOTE : Reportez-vous au sous-chapitre Fonctions métier communes pour une présentation des processus de configuration, de réglage et de mise au point d'un projet.
Illustration

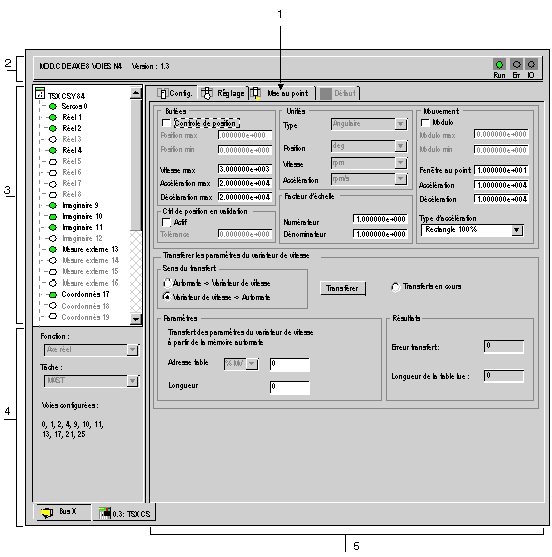

La figure ci-dessous montre un exemple d'écran de réglage du module TSX CSY 84 :
Description
Le tableau ci-dessous présente les différents éléments de l'écran de mise au point.
Repère
Elément
Fonction
1
Onglets
L'onglet en avant plan indique le mode en cours (Mise au point pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes disponibles sont :
  • Mise au point accessible seulement en mode connecté,
  • Diagnostic (Défaut) accessible seulement en mode connecté,
  • Réglage,
  • Configuration.
2
Zone Module
Rappelle l'intitulé abrégé du module.
Dans la même zone se trouvent 3 voyants qui renseignent sur l'état du module en connecté :
  • RUN indique l'état de fonctionnement du module.
  • ERR signal un défaut interne au module.
  • I/O signal un défaut externe au module ou un défaut applicatif.
3
Zone Voie
Permet :
  • en cliquant sur la référence de l'équipement d'afficher les onglets :
    • Description : Fournit les caractéristiques de l'équipement.
    • Objets d'E/S : Permet de présymboliser les objets d'entrées/de sorties.
    • Défaut : Donne accès aux défauts de l'équipement (en mode connecté).
  • de choisir la voie,
  • d'afficher le Symbole, nom de la voie défini par l'utilisateur (au travers de l'éditeur de variables).
4
Zone Paramètres généraux
Permet de déforcer les bits et de visualiser la fonction de comptage :
  • Déforcer : ce bouton permet de déforcer les bits forcés.
  • Fonction : rappelle la fonction de comptage configurée. Cette rubrique est figée.
  • Tâche : rappelle la tâche MAST ou FAST configurée. Cette rubrique est figée.
5
Zone de Paramètres en cours
Cette zone affiche l'état des entrées et sorties et les différents paramètres du comptage en cours. Si le contenu du registre de comptage est inexploitable par suite d'un défaut sur les entrées, l'indication ou le voyant Mesure invalide apparaissent en rouge.
Remarque : Dans le cas des modules CTY 2A/4A seulement, les fonctions à afficher dans l'écran étendu peuvent être sélectionnées dans une fenêtre située dans la zone de paramètres à droite. Pour le module CTY 2C, toutes les fonctions sont systématiquement affichées.
