AMM090 : Configuration du module AMM Quantum 090 00

Description de la fonction

Le bloc fonction permet de préparer les données de configuration du module QUANTUM AMM 090 00 afin de permettre leur utilisation ultérieure par les EFB de mise à l'échelle.

Ce module possède quatre voies d'entrée à usage mixte et simultanée tension / courant. Ce module possède en outre deux voies de sortie courant.

Pour configurer un AMM 090 00, le bloc fonction est raccordé dans la section de configuration à la sortie SLOT correspondante du bloc QUANTUM ou DROP. Les et définies dans l'affectation des E/S sont automatiquement affectées en interne aux différentes voies. C'est la raison pour laquelle ces références ne doivent être occupées que par des variables non localisées.

Le traitement des valeurs analogiques peut se poursuivre dans les sections de mise à l'échelle à l'aide des blocs fonction I_NORM, I_NORM_WARN, I_PHYS, I_PHYS_WARN, I_RAW, I_SCALE, I_SCALE_WARN pour les entrées et O_NORM, O_SCALE et O_RAW pour les sorties.

et peuvent être configurés comme paramètres supplémentaires.

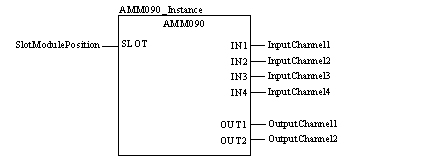

Représentation en FBD

Représentation :

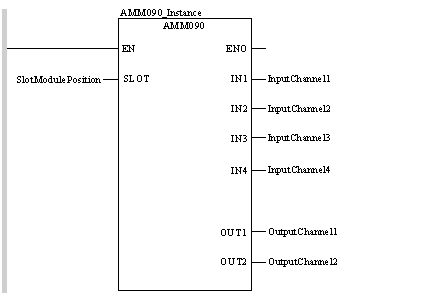

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL AMM090_Instance (SLOT:=SlotModulePosition,
    IN1=>InputChannel1, IN2=>InputChannel2,
    IN3=>InputChannel3, IN4=>InputChannel4,
    OUT1=>OutputChannel1, OUT2=>OutputChannel2)

Représentation en ST

Représentation :

AMM090_Instance (SLOT:=SlotModulePosition,
    IN1=>InputChannel1, IN2=>InputChannel2,
    IN3=>InputChannel3, IN4=>InputChannel4,
    OUT1=>OutputChannel1, OUT2=>OutputChannel2) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Signification
SLOT	INT	Emplacement du module

Description des paramètres de sortie :

Paramètre	Type de données	Signification
IN1	ANL_IN	Voie d'entrée 1
IN2	ANL IN	Voie d'entrée 2
IN3	ANL IN	Voie d'entrée 3
IN4	ANL IN	Voie d'entrée 4
OUT1	ANL_OUT	Voie de sortie 1
OUT2	ANL_OUT	Voie de sortie 2

Erreur d'exécution

Si aucun module AMM 090 00 n'a été configuré pour l'entrée SLOT donnée, un message d'erreur est généré.

L'alerte de dépassement de plage au niveau des voies d'entrée peut être traitée via les blocs fonction I_NORM_WARN, I_PHYS_WARN ou I_SCALE_WARN.

L'information d'état "rupture de fil ou dépassement de plage sur une voie" peut être visualisée via le registre d'état défini dans l'affectation des E/S.

NOTE : pour une liste des valeurs et des codes d'erreur de bloc, reportez-vous aux Configuration des E/S Quantum.

%IW

Selon la norme CEI, %IW indique un objet langage de type entrée analogique.

%MW

Selon la norme CEI, %MW indique un objet langage de type mot mémoire.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

INT

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

Exemple :

-32768, 32767, 2#1111110001001001, 16#9FA4.

ANL_IN

ANL_IN est un type de données interne, utilisé par des FFB Quantum. Par exemple, un FFB ACI040 fournit les structures de voie du module sous la forme de types ANL_IN, qui sont utilisées comme des entrées d'un FFB I_FILTER. N'utilisez pas ce type de données hors des FFB Quantum.

Eléments du DDT :

Nom	Type	Commentaire
valuePtr	UDINT	3x or 4x raw value register
rawControl	BYTE	Control Byte(internal use only)
rawSpecific	BYTE	Specific Byte (internal use only)
offset	INT	Offset Value
range	WORD	Input range (resolution)
channel	BYTE	Input Channel number
statusMode	BYTE	Status Mode (internal use only)
statusPtr	UDINT	Identifies high byte or low byte of status register
warnCode	BYTE	Warning Code (internal use only)

ANL_OUT

ANL_OUT est un type de données interne, utilisé entre des FFB Quantum. Par exemple, un FFB ACO130 fournit les structures de voie du module sous la forme de types ANL_OUT, qui sont utilisées comme des entrées d'un FFB O_PHYS. N'utilisez pas ce type de données hors des FFB Quantum.

Eléments du DDT :

Nom	Type	Commentaire
valuePtr	UDINT	3x or 4x raw value register
rawControl	BYTE	Control Byte(internal use only)
rawSpecific	BYTE	Specific Byte (internal use only)
offset	INT	Offset Value
range	WORD	Input range (resolution)
channel	BYTE	Input Channel number
statusMode	BYTE	Status Mode (internal use only)
statusPtr	UDINT	Identifies high byte or low byte of status register
warnCode	BYTE	Warning Code (internal use only)
