Description de la fonction
Ce bloc fonction permet de modifier les données de configuration d'une station d'E/S distante ou distribuée pour permettre leur utilisation par les EFB de configuration de module.
Pour configurer un rack de stations d'E/S, le bloc fonction
DROP de la
section de configuration est raccordé à la sortie
SLOT correspondante du bloc fonction
QUANTUM. Le numéro de la station d'E/S défini dans l'affectation des E/S doit être saisi à l'entrée
NUMBER du bloc fonction
DROP. Les blocs fonction de configuration des modules analogiques de la station d'E/S sont connectés aux sorties
SLOT.
NOTE : N'entrez pas de valeurs littérales aux entrées SLOT des EFB de configuration. Les entrées SLOT doivent être connectées à des sorties SLOT. Les valeurs des sorties SLOT ne sont pas directement utilisées par l'utilisateur. Elles concernent les zones de configuration de la mémoire de l'automate associée aux modules configurés. Des valeurs non valides vont causer un message d'erreur d'exécution dans Outils → Visualisation du diagnostic.
NOTE : Dans une application M580 avec stations Quantum, l'entrée SLOT est laissée non raccordée car le bloc fonction QUANTUM n'est pas utilisé.
et peuvent être configurés comme paramètres supplémentaires.

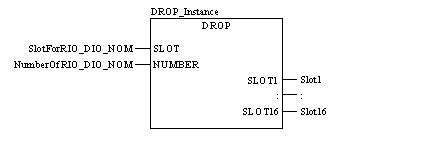

Représentation :

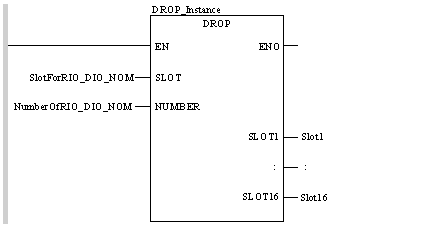

Représentation :
Représentation :
CAL DROP_Instance (SLOT:=SlotForRIO_DIO_NOM,
NUMBER:=NumberOfRIO_DIO_NOM, SLOT1=>Slot1,
SLOT2=>Slot2, SLOT3=>Slot3, SLOT4=>Slot4, SLOT5=>Slot5,
SLOT6=>Slot6, SLOT7=>Slot7, SLOT8=>Slot8, SLOT9=>Slot9,
SLOT10=>Slot10, SLOT11=>Slot11, SLOT12=>Slot12,
SLOT13=>Slot13, SLOT14=>Slot14, SLOT15=>Slot15,
SLOT16=>Slot16)
Représentation :
DROP_Instance (SLOT:=SlotForRIO_DIO_NOM,
NUMBER:=NumberOfRIO_DIO_NOM, SLOT1=>Slot1,
SLOT2=>Slot2, SLOT3=>Slot3, SLOT4=>Slot4, SLOT5=>Slot5,
SLOT6=>Slot6, SLOT7=>Slot7, SLOT8=>Slot8, SLOT9=>Slot9,
SLOT10=>Slot10, SLOT11=>Slot11, SLOT12=>Slot12,
SLOT13=>Slot13, SLOT14=>Slot14, SLOT15=>Slot15,
SLOT16=>Slot16) ;
Description des paramètres
Description des paramètres d'entrée :
|
Paramètre
|
Type de données
|
Signification
|
|
SLOT
|
|
Emplacement de RIO, DIO, NOM
|
|
NUMBER
|
|
Numéro de RIO, DIO, NOM
|
Description des paramètres de sortie :
|
Paramètre
|
Type de données
|
Signification
|
|
SLOT1
|
INT
|
Emplacement 1
|
|
:
|
:
|
:
|
|
SLOT16
|
INT
|
Emplacement 16
|
Si aucun "coupleur" n'est configuré pour le rack de station E/S, un message d'erreur est généré.
