I_NORM_WARN : Entrée analogique standardisée avec état d'avertissement

Description de fonction

Le bloc fonction convertit les données du format entier 16 bits au format à virgule flottante. La valeur entière d'entrée configurée est convertie en une valeur à virgule flottante dans la plage allant de 0.0 à 1.0. Si des dépassements de plage existent pour le format de données actuel (par ex. 16 bits, +/- 10 V), la sortie à virgule flottante peut être élargie (par ex. 1.106).

En outre, ce bloc fonction indique sur la sortie WARN, si un avertissement d'état est apparu à l'EFB d'entrée analogique raccordé.

et peuvent être configurés en tant que paramètres supplémentaires.

NOTE : La fonction I_NORM_WARN ne peut être utilisée qu'avec les EFB d'entrée analogique All330, AMM090 et AVI030, capables de générer des informations d'état avec des avertissements. Utilisez la fonction I_NORM pour tous les autres EFB d'entrée.

Représentation en FBD

Représentation :

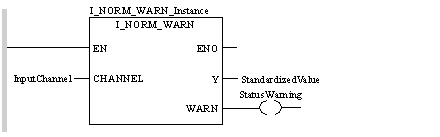

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL I_NORM_WARN_Instance (CHANNEL:=InputChannel, Y=>StandardizedValue, WARN=>StatusWarning)

Représentation en ST

Représentation :

I_NORM_WARN_Instance (CHANNEL:=InputChannel, Y=>StandardizedValue, WARN=>StatusWarning) ;

Description de paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Signification
CHANNEL	ANL_IN	Voie d'entrée

Description des paramètres de sortie :

Paramètre	Type de données	Signification
Y	REAL	Valeur normalisée
WARN	BOOL	0: Aucun avertissement d'état sur l'EFB d'entrée analogique raccordé 1: Avertissement d'état sur l'EFB d'entrée analogique raccordé

Erreur d’exécution

Un message d'erreur apparaît,

si la voie d'entrée n'est pas configurée. Dans ce cas, vérifiez l'EFB du module d'E/S raccordé.
en cas de dépassement par le haut de la valeur d'entrée (hors de la plage d'alerte, p. ex. : 6 volts au lieu de 0 à 5 volts).
lorsque l'EFB d'entrée analogique raccordé ne peut générer aucune information d'état, empêchant ainsi toute activation des sorties WARN. Dans ce cas, veuillez utiliser la fonction I_NORM.

NOTE : Pour obtenir la liste de l'ensemble des codes et valeurs d'erreur du bloc, reportez-vous à la section Affichage d'E/S analogiques .

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

ANL_IN

ANL_IN est un type de données interne, utilisé par des FFB Quantum. Par exemple, un FFB ACI040 fournit les structures de voie du module sous la forme de types ANL_IN, qui sont utilisées comme des entrées d'un FFB I_FILTER. N'utilisez pas ce type de données hors des FFB Quantum.

Eléments du DDT :

Nom	Type	Commentaire
valuePtr	UDINT	3x or 4x raw value register
rawControl	BYTE	Control Byte(internal use only)
rawSpecific	BYTE	Specific Byte (internal use only)
offset	INT	Offset Value
range	WORD	Input range (resolution)
channel	BYTE	Input Channel number
statusMode	BYTE	Status Mode (internal use only)
statusPtr	UDINT	Identifies high byte or low byte of status register
warnCode	BYTE	Warning Code (internal use only)

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.
