AIO330 : Configuration du module AIO Quantum 330 00

Traduction de la notice originale

Description du fonctionnement

Le bloc fonction sert à préparer les données de configuration du module QUANTUM AIO 330 00 afin de permettre leur utilisation ultérieure par les EFB de mise à l'échelle.

Ce module possède 8 voies de sortie symétriques et à sécurité intrinsèque pour la commande et le contrôle des courants dans les plages 0...20 mA, 0...25 mA et 4...20 mA.

Pour configurer un AIO 330 00, le bloc fonction est raccordé à l'intérieur de la section de configuration à la sortie SLOT correspondante du bloc QUANTUM ou DROP. Les définies dans les composants d'E/S sont automatiquement affectées aux voies individuelles (en interne). Seules des variables non localisées sont autorisées à occuper les voies.

Le traitement des valeurs analogiques peut se poursuivre dans des sections de mise à l'échelle avec les procédures O_NORM, O_PHYS, O_RAW et O_SCALE.

Les paramètres supplémentaires et peuvent être paramétrés.

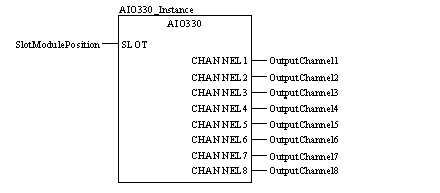

Représentation dans FBD

Représentation :

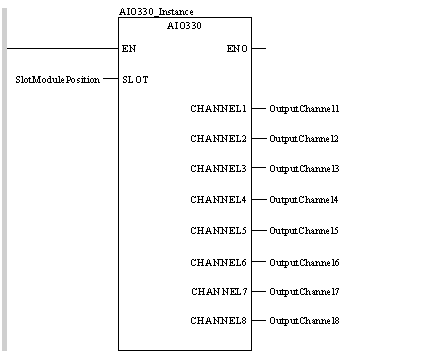

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL AIO330_Instance (SLOT:=SlotModulePosition,
    CHANNEL1=>OutputChannel1, CHANNEL2=>OutputChannel2,
    CHANNEL3=>OutputChannel3, CHANNEL4=>OutputChannel4,
    CHANNEL5=>OutputChannel5, CHANNEL6=>OutputChannel6,
    CHANNEL7=>OutputChannel7, CHANNEL8=>OutputChannel8)

Représentation en ST

Représentation :

AIO330_Instance (SLOT:=SlotModulePosition,
    CHANNEL1=>OutputChannel1, CHANNEL2=>OutputChannel2,
    CHANNEL3=>OutputChannel3, CHANNEL4=>OutputChannel4,
    CHANNEL5=>OutputChannel5, CHANNEL6=>OutputChannel6,
    CHANNEL7=>OutputChannel7, CHANNEL8=>OutputChannel8) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
SLOT	INT	Emplacement du module

Description des paramètres de sortie :

Paramètres	Type de données	Signification
CHANNEL1	ANL_OUT	Voie 1
CHANNEL2	ANL_OUT	Voie 2
CHANNEL3	ANL_OUT	Voie 3
CHANNEL4	ANL_OUT	Voie 4
CHANNEL5	ANL_OUT	Voie 5
CHANNEL6	ANL_OUT	Voie 6
CHANNEL7	ANL_OUT	Voie 7
CHANNEL8	ANL_OUT	Voie 8

Erreur d’exécution

Si aucun module AIO 330 00 n'a été configuré pour l'entrée SLOT donnée, un message d'erreur est généré.

L'information d'état "rupture de fil ou dépassement de plage sur une voie" peut être visualisée via le registre d'état défini dans l'affectation des E/S.

NOTE : Pour obtenir une liste de tous les codes et valeurs d'erreur du bloc, voir Configuration des E/S Quantum.

%MW

Selon la norme CEI, %MW indique un objet langage de type mot mémoire.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

INT

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

Exemple :

-32768, 32767, 2#1111110001001001, 16#9FA4.

ANL_OUT

ANL_OUT est un type de données interne, utilisé entre des FFB Quantum. Par exemple, un FFB ACO130 fournit les structures de voie du module sous la forme de types ANL_OUT, qui sont utilisées comme des entrées d'un FFB O_PHYS. N'utilisez pas ce type de données hors des FFB Quantum.

Eléments du DDT :

Nom	Type	Commentaire
valuePtr	UDINT	3x or 4x raw value register
rawControl	BYTE	Control Byte(internal use only)
rawSpecific	BYTE	Specific Byte (internal use only)
offset	INT	Offset Value
range	WORD	Input range (resolution)
channel	BYTE	Input Channel number
statusMode	BYTE	Status Mode (internal use only)
statusPtr	UDINT	Identifies high byte or low byte of status register
warnCode	BYTE	Warning Code (internal use only)
