Description de la fonction
Ce bloc fonction permet de modifier les données de configuration d'un rack principal QUANTUM en vue de leur utilisation par les EFB de mise à l'échelle.
Pour configurer un rack principal Quantum, le bloc fonction
QUANTUM est intégré à la
section de configuration. Les blocs fonction de configuration des modules analogiques ou le bloc fonction
DROP de la station d'E/S sont connectés aux sorties
SLOT.
NOTE : N'entrez pas de valeurs littérales aux entrées SLOT des EFB de configuration. Les entrées SLOT doivent être connectées à des sorties SLOT. Les valeurs des sorties SLOT ne sont pas directement utilisées par l'utilisateur. Elles concernent les zones de configuration de la mémoire de l'automate associée aux modules configurés. Des valeurs non valides vont causer un message d'erreur d'exécution dans Outils → Visualisation du diagnostic.
NOTE : Dans une application M580 avec stations Quantum, le bloc fonction
QUANTUM n'est pas utilisé. Le bloc fonction
DROP est utilisé seul, sans raccordement de son entrée
SLOT.
et peuvent être configurés comme paramètres supplémentaires.

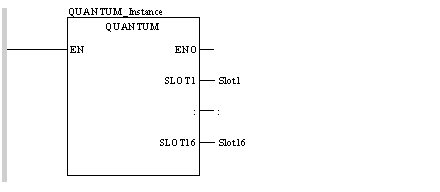

Représentation :

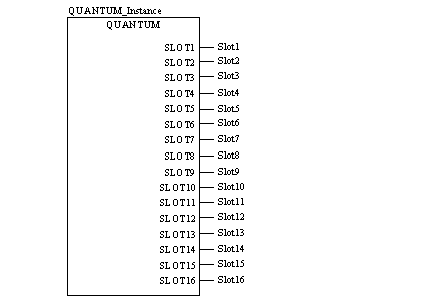

Représentation :
Représentation :
CAL QUANTUM_Instance (SLOT1=>Slot1, SLOT2=>Slot2,
SLOT3=>Slot3, SLOT4=>Slot4, SLOT5=>Slot5, SLOT6=>Slot6,
SLOT7=>Slot7, SLOT8=>Slot8, SLOT9=>Slot9,
SLOT10=>Slot10, SLOT11=>Slot11, SLOT12=>Slot12,
SLOT13=>Slot13, SLOT14=>Slot14, SLOT15=>Slot15,
SLOT16=>Slot16)
Représentation :
QUANTUM_Instance (SLOT1=>Slot1, SLOT2=>Slot2,
SLOT3=>Slot3, SLOT4=>Slot4, SLOT5=>Slot5, SLOT6=>Slot6,
SLOT7=>Slot7, SLOT8=>Slot8, SLOT9=>Slot9,
SLOT10=>Slot10, SLOT11=>Slot11, SLOT12=>Slot12,
SLOT13=>Slot13, SLOT14=>Slot14, SLOT15=>Slot15,
SLOT16=>Slot16) ;
Description des paramètres
Description des paramètres de sortie :
|
Paramètre
|
Type de données
|
Signification
|
|
SLOT1
|
|
Emplacement 1
|
|
:
|
:
|
:
|
|
SLOT16
|
INT
|
Emplacement 16
|
Dans le cas d'erreurs de composants internes d'E/S, un message d'erreur est généré.
