bryce

Bonjour, Je suppose que Curcis parle de la Building Design Suite Premium, il faut voir avec un revendeur Autodesk.

Salut Christian, Ça peut se faire avec une commande DOS standard : more source.txt +15 > destination.txt permet de récupérer dans destination.txt le contenu de source.txt à partir de la ligne 16 (logique Microsoft...).

Si je comprends bien ce que tu veux faire, dans Inventor ça s'appelle une IPièce. ;)

Bonjour, Voici le principe: - tu crées une pièce 0 sans perçages (c'est la pièce brute dont parle Guillaume) - tu crées une nouvelle pièce A, dans laquelle tu dérives la pièce 0 - tu crées une nouvelle pièce B, dans laquelle tu dérives la pièce 0 en cochant la case pour faire une symétrie. Tu pourras ensuite percer les pièces A et B comme tu veux. Tu pourras aussi modifier la pièce 0, et dans ce cas les pièces A et B seront mises à jour. ;)

Bonjour, Une solution un peu "brutale": - dans l'éditeur de bloc, tu ajoutes à ton bloc un point au bon endroit (et tu effaces éventuellement les autres objets) - dans le dessin, tu sélectionnes tous les blocs topo (par sélection rapide par ex.) et tu les décomposes. Sinon il faudrait trouver ou écrire un petit Lisp pour insérer un point à l'emplacement de chaque bloc. PS: en relisant la question, j'ai un doute... Les blocs sont positionnés seulement en X et Y, pas en Z ? :huh: Si tu peux, poste un dessin en exemple. ;)

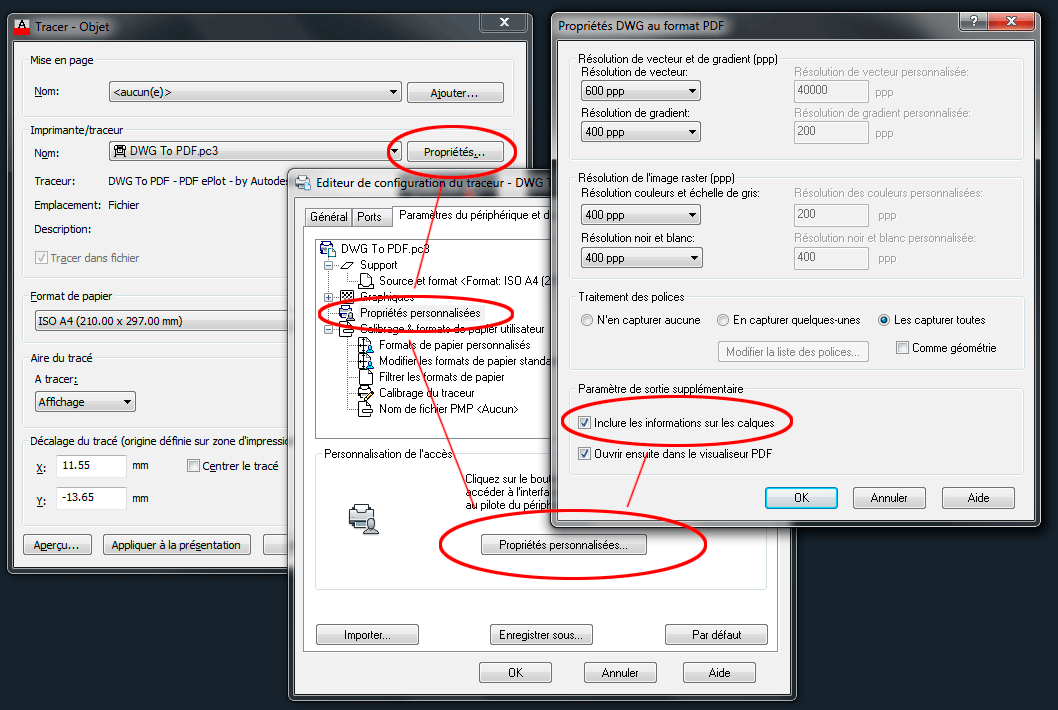

Bonjour, Si ça se produit avec la commande Tracer, alors c'est probablement dans les propriétés de l'imprimante "DWG To PDF" que ça se passe.

Toutafé... <_< Hin ? :huh: :P

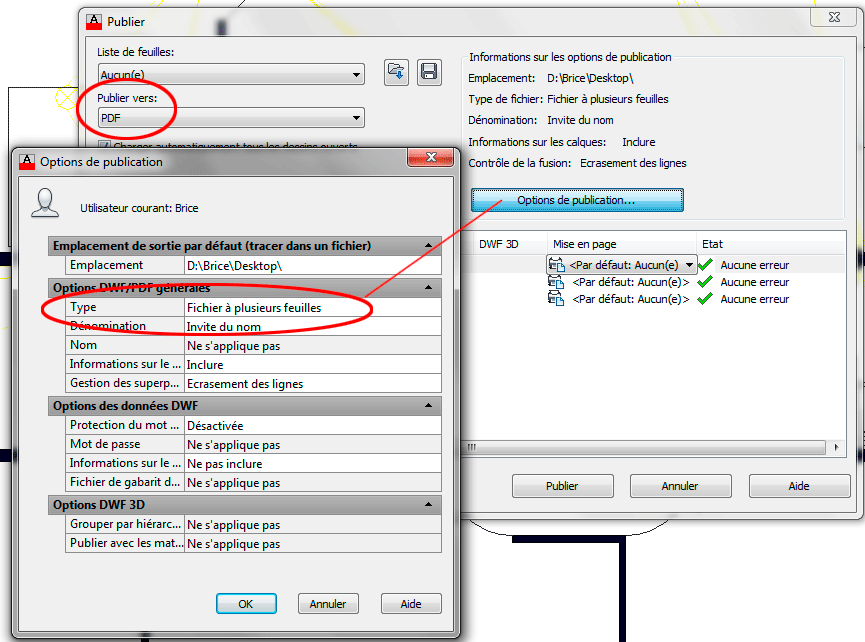

Bonsoir, On peut le faire avec la commande Publier. ;)

REPERE + 2x Entrée correspond à Affichage > Point de vue 3D > Vue en plan SCU > SCU courant.

Bonjour, Le sujet concerne la conversion de PDF en DXF/DWG... La question est donc de savoir s'il existe un logiciel capable lors d'une telle conversion de récupérer des vrais textes et des blocs, plutôt que du trait. A mon avis, c'est peut-être possible pour le texte, mais ça dépendra de toutes façons de la manière dont le PDF a été généré. Si le texte est vectorisé lors de l'export PDF, c'est mort ensuite. Pour les blocs, je doute que l'info soit conservée dans les fichiers PDF, et dans ce cas, impossible de récupérer des blocs ensuite.

Bonjour, Pour renommer les attributs, il faudra passer par du Lisp, par exemple : http://cadxp.com/index.php?/topic/26366-changement-nom-etiquette-attribut/page__view__findpost__p__144261 Pour renommer le bloc, la commande -RENOMMER fera l'affaire. "Yapluka" faire un script pour appliquer ces changements à plusieurs dessins. ;)

Bonjour, Ça ne pose normalement aucun problème, à condition que dans les propriétés de l'attribut sa position soit verrouillée. ;)

Bonjour, Le VBA existe toujours sur la 2013, même s'il faut télécharger et installer le module à part. ;)

Sur AutoCAD aussi c'est une "option secrète"... B) :D

Autre possibilité que j'avais oubliée, transformer tous tes attributs en attributs multilignes, qui eux peuvent avoir un masque d'arrière-plan du même genre que ceux des textes multilignes. Pas sûr que ce soit très pratique cependant... <_<

Il utilise probablement la commande Nettoyer pour créer un masque distinct de l'attribut.

Bonjour, Tu peux éventuellement faire un bloc dynamique avec des états de visibilité permettant de choisir les attributs (et leurs masques) à afficher/masquer, mais ça va être un peu lourd à utiliser... A part ça, je ne vois pas trop... :unsure:

Le bug dont tu parles était présent dans la 2010 je crois, il avait été corrigé par un Service Pack il me semble. Il n'existe plus dans les versions plus récentes.

Bonjour, En voici une : (defun c:SIMPLF ( / acdoc filter ss tol mod tot i f dist pt3 ) (vl-load-com) (setq acdoc (vla-get-ActiveDocument (vlax-get-acad-object)) filter '( (0 . "3DFACE") )) (if (cadr (ssgetfirst)) (setq ss (ssget "_I" filter)) (progn (prompt "\nSélectionnez les faces 3D à simplifier ou <entrée pour toutes> : ") (or (setq ss (ssget filter)) (setq ss (ssget "_X" filter)) ) ) ) (if ss (progn (vla-startundomark acdoc) (setq tol (getreal "\nTolérance (distance mini entre sommets 3 et 4) : ") mod 0 i 0) (repeat (setq tot (sslength ss)) (setq f (entget (ssname ss i)) dist (distance (setq pt3 (cdr (assoc 12 f))) (cdr (assoc 13 f)) ) ) (if (and (<= dist tol) (> dist 0)) (progn (entmod (subst (cons 13 pt3) (assoc 13 f) f)) (setq mod (1+ mod)) ) ) (setq i (1+ i)) ) (prompt (strcat "\n" (itoa tot) " faces 3D sélectionnées, " (itoa mod) " simplifiées.")) (setq ss nil) (vla-endundomark acdoc) );progn (prompt "\nAucune face 3d sélectionnée.") ) (princ) ) As-tu un exemple de dessin dans lequel cette routine serait utile ? :unsure:

Bonjour, Je ne connais pas de moyen d'inverser un filtre en ligne de commande, ou de faire en sorte que cette case reste cochée. Par contre on peut créer un filtre qui ne nécessite pas de cocher cette case. ;) Par exemple pour n'afficher que les calques n'appartenant pas à une XRef, on peut créer un filtre de propriétés qui exclue les calques dont le nom contient un tiret vertical (pipe), en mettant ~*|* dans la case "Nom". PS: le filtre en question peut être créé en ligne de commande, donc scriptable. Commande: -CAlque Calque courant: "0" Entrez une option [?/Etablir/CHoisir/Nouv/Renommer/ACtif/INactif/COuleur/TLigne/EPaisseurl/TRANsparence/MAtériau/Tracé/Geler/Libérer/Verrouiller/Déverrouiller/étAt/deScription/RApprocher]: f Filtre de calque courant: "Tous" Entrez une option de filtre de calque [Nouveau/Choisir/Renommer/Modifier/Supprimer/Quitter]: n Sélectionnez le type du filtre de calque [Groupe/Propriété]: p Entrez le filtre de calque parent <Tout>: Entrez la définition du filtre de calque: NAME=="~*|*" Entrez le nom du filtre de calque: no XRefs Filtre de calque courant: "no XRefs" Entrez une option de filtre de calque [Nouveau/Choisir/Renommer/Modifier/Supprimer/Quitter]: Commande:

Bonjour, Il y a peut-être des groupes dans le dessin ? :unsure:

Bonsoir, Il faut remettre la variable FILEDIA à 1. ;)

Bonjour, Un peu tard, mais voici un petit lisp vite fait, ça pourra peut-être servir à quelqu'un qui n'a pas Covadis... (defun c:ALTF ( / acdoc filter ss alt l ) (vl-load-com) (setq acdoc (vla-get-ActiveDocument (vlax-get-acad-object)) filter '( (0 . "3DFACE") )) (if (cadr (ssgetfirst)) (setq ss (ssget "_I" filter)) (setq ss (ssget filter)) ) (if ss (progn (vla-startundomark acdoc) (setq alt (getreal "\nNouvelle altitude : ")) (setq ss (vla-get-activeselectionset acdoc)) (vlax-for f ss (setq l (vlax-get f 'coordinates)) (repeat 4 (setq l (append l (list (car l) (cadr l) alt ))) (setq l (cdddr l)) ) (vlax-put f 'coordinates l) ) (setq ss nil) (vla-endundomark acdoc) );progn ) (princ) )

Bonjour, Si tu veux que les calques des XRefs n'apparaissent plus du tout dans la liste déroulante, tu peux utiliser un filtre de calques que tu auras créé toi-même, ou utiliser le filtre existant en l'inversant (voir capture).

Bonjour, Nouvelle version ! Beta 13 - prise en charge des états de visibilité des blocs dynamiques (expérimental, à tester) - ajout d'un bouton pour l'export au format CSV.
