Ernest

En parlant de mise à jour automatique et pour ne pas créer encore un nouveau sujet, avez-vous aussi les étiquettes du module "Assainissement et réseaux divers" qui ne se mettent pas à jour automatiquement bien que la case idoïne soit cochée ? Du coup il faut sauvegarder le plan, le fermer et le rouvrir pour que les étiquettes soient à jour.

Bonjour, Je reprends le projet d'un prédécesseur, ce dernier a semble-t-il explosé avec la commande Autocad des giratoires et des carrefours, qui ne sont donc plus éditables. Existe-t-il un moyen de rattraper le coup, ou je suis bon pour reconstruire chaque carrefour ?

Bonjour, @GEGEMATIC Comme tu le dis j'ai essayé les méthodes les plus évidentes pour essayer de corriger le problème, sans résultat. Je suis du même avis que toi et je commence chaque projet dans un fichier vierge ou à partir d'un gabarit officiel Autodesk, avec les données externes en XREF, mais même comme ça, des problèmes peuvent arriver. @Fabyan Tout comme toi le fichier incriminé ne fonctionne pas chez moi mais fonctionne chez un collègue. Cas inverse du tien pour les versions par contre, lui était sous Civil3D 2021 et moi sous 2020. L'IT m'a réinstallé Civil3D, en version 2021 cette fois, et le fichier peut à nouveau être enregistré normalement sur mon poste. Allez comprendre... J'espère juste ne plus être confronté au problème dorénavant.

Bonjour Olivier, En 2018. J'essayais justement d'enregistrer en 2013 mais ça ne fonctionne pas non plus.

Bonjour, Je ne sais pas si c'est mieux de poster le sujet dans cette catégorie ou dans Autocad, mais j'ai un problème récurent qui me fait perdre un temps considérable sous Civil3D 2020+German country kit+Covadis. Le message d'erreur est le fameux "Des objets dans ce dessin ne peuvent pas être enregistrés au format spécifié. L'opération ne s'est pas effectuée et aucun fichier n'a été créé." Ce message arrive de façon aléatoire sur des fichiers au départ parfaitement "sains". Aucun _audit -purger ou recuperer ne résoud le problème. Pas plus qu'un enregistrement en local. Chose encore plus étrange, ouvert dans Civil3D 2019 sans Covadis (lien avec Covadis ? Aucune idée s'il y en a un) le fichier peut être enregistré à l'envie ... Sauf que dans Civil3D 2019 je n'ai pas le country kit allemand que j'utilise dans le 2020. Le seul moyen de résoudre le problème copier/coller windows tous les éléments du dessin dans un fichier neuf, perdre au passage les éléments de mise en forme des profils, réseaux etc. éventuels, devoir les refaire, réimporter les présentations au moyen du design center. Jusqu'à la prochaine erreur. Et rebelotte. Une source de perte de temps infini et d'énervement encore plus grand, allez expliquer ça aux chefs de projets. Le message en question : Et bien souvent suivi d'une interminable liste d'erreurs du style : 2072767: type AcDbMText, owner 2072613 (AcDbBlockTableRecord) 2072768: type AcDbMText, owner 2072613 (AcDbBlockTableRecord) Je doute fort que qui que ce soit y ait une solution, mes recherches sur les forums francophones ou anglophones sont infructueuses, je vais demander une réinstallation propre à l'IT, mais sait on jamais.

Merci @tiphon, je jetterai un œil là dessus.

Oui @lecrabe, j'ai bien Covadis sur mon poste.

Bonjour, Vous faîtes comment pour supprimer les tables inutiles ? Ça fait longtemps que je suis sujet à des ralentissements similaires sur ma machine et sur la précédente. A force je m'étais fait une raison en accusant Autodesk. Quand je vois les collègues sur Allplan, leur logiciel me semble toujours tellement plus fluide et stable que je les jalouse un peu.

Pour les gens qui comme moi pourraient rencontrer le problème, le dessin des couches ne se fait pas lors du dessin des profils en travers types, qu'importe le paramétrage des Surfaces du *.prt, si lors du calcul du projet vous n'avez pas coché "Dessiner les couches" dans la catégorie "Profil" (et que vous ne savez pas quand vous l'avez décoché, et vous sentez bien idiot du coup 🙄)

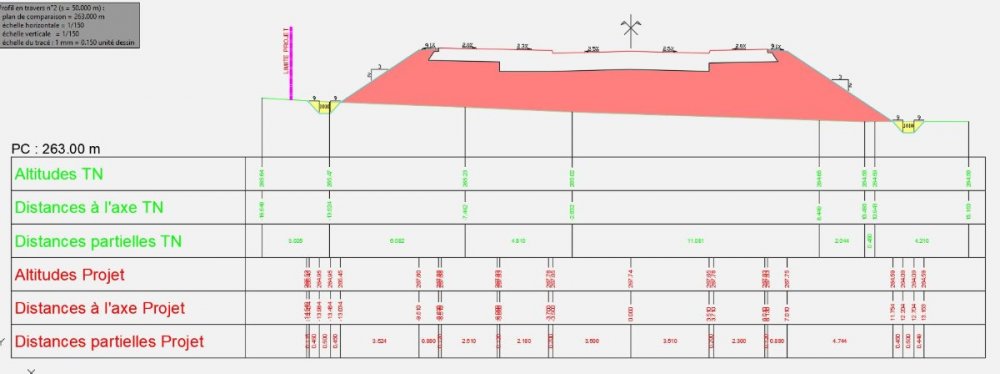

Bonjour à toutes et à tous, Dans un fichier contenant un projet linéaire, lors du dessin du carnet de profils en travers, les hachures des couches de structures n'apparaissent plus alors qu'elles étaient correctement rendues avant. (Image "PT") Dans la fenêtre d'affectation des profils en travers types au profils en travers je constate que la colonne "N°" à gauche est vide, sans comprendre pourquoi, et je ne sais pas si les deux problèmes sont liés. (Image "Affectation") L'un d'entre vous aurait-il une idée de ce qui déconne tout à coup ? Par avance merci.

Bonjour, J'ai un problème avec les arrières plans transparents des images, en l'occurrence des *.png. Exemple : L'image de base telle qu'elle devrait apparaitre avec la transparence d'arrière plan active : Elle apparaît bien ainsi initialement. Mais une fois le fichier enregistré, à l'ouverture suivante elle apparait ainsi : Le problème se pose sous Autocad 2020, mais si j'ouvre le fichier avec la version 2019, l'image apparait correctement et la transparence d'arrière plan fonctionne. Seule solution sous 2020, recharger toutes les images impactées, une à une, via le menu de gestion des XREF. Vous avez une idée quant à l'origine du problème ? Merci.

Merci Gile, ça a résolu mon problème. Le fichier avait été envoyé seul malheureusement donc hors e-transmit.

Bonjour, J'ai reçu d'un partenaire un dwg qui doit contenir un lisp si j'ai bien compris le résultat de mes recherches. Dès que j'exécute une commande autocad, la barre de commande me donne le message d'erreur ; erreur: no function definition: EDIT_COMMAND sur une 50 aine de lignes, ce qui rend la lecture du résultat de commandes comme "mesurer" ou la saisie d'options de commandes très pénible. Comment puis-je me débarrasser de ce message d'erreur ? Merci.

Superbe ! Merci beaucoup Olivier !

Bonjour, Sur les profils en travers les outils de courbe de profil en long ne fonctionnent malheureusement pas, donc impossible de projeter aisément un point de la vue en plan vers le profil en travers. En l'occurrence, j'ai une limite d'emprise (plus grande que mes entrées en terre) et j'aimerai la reporter facilement, voir automatiquement dans mes profils en travers, auriez-vous une idée de comment faire ? Par exemple avec un bloc qui irait au bon emplacement. Car à chaque dessin des profils en travers suite à une modification du profil en long, je reprends manuellement l'habillage, le report de limite et c'est fastidieux. Merci.

Super ! Merci messieurs ! J'étais en train de faire justement ce que tu évoquais en seconde solution Babat. Mais quand je doute je préfère demander. Les fonctions et les méthodes peuvent être tellement nombreuses, il y a souvent quelqu'un qui a plus rapide et/ou plus simple.

Bonjour la Lozère, En fait mon exemple visuel est incorrecte dans le sens ou les deux polylignes rouge et noire dans mon cas ne sont pas parallèles et leur écartement varie, j'aurai du en tenir compte dans la capture d'écran. Désolé ...

Bonjour les VRDtistes, Sur le module plate-forme, disons que je veux créer la plate-forme visible sur la capture d'écran ci-jointe. Le côté rouge est une poly 3d aux sommets calés en Z. Je créé donc ma PF avec la commande suivi de segment. Puis je suis le côté noir, qui lui par contre a été dessiné en 2D à Z = 0. Par quel moyen simple puis-je définir l'altitude des sommets côté noir = à celle des sommets rouges ? Donc avoir une pente en travers nulle. Si je définis l'altitude du premier sommet noir = premier sommet rouge, et dernier sommet noir = dernier sommet rouge et uniformise la pente entre les 2, la longueur développée des deux côtés n'étant pas la même, les sommets en vis à vis n'ont pas la même altitude. Et je n'ai pas forcément le même nombre de sommets des deux côtés. Du coup je bricole chaque sommet avec "le mode d'édition des altitudes et pentes" actif. Merci d'avance.

Bonjour jpeg, Tu veux parler de l'effet pour montrer la partie sélectionnée qui se modifie à l'avancement ? Piste bête, mais es-tu sûr que ton calque "0" est bien dégelé et surtout actif ?

Oui Demixav, c'est ça la solution de "simplicité" en fait. "Concaténer" les données excel qui sont sous la forme X,Y en données sous la forme x,y,z où x=X,y=0,z=Y et tracer une poly3D avec ça en collant les coordoonnées "concaténées" puis en traçant le profil en long à partir de la poly3D ainsi obtenue. Merci pour la piste.

Bonjour, Je rebondis sur votre sujet, nous sommes bien d'accord que pour votre solution il faut auparavant disposer d'un MNT et d'un profil TN de base sur lequel on exécute ensuite la marche à suivre de fredbross, n'est-ce pas? Il est impossible de faire tracer un profil en long à Covadis d'une courbe issue de données Excel "X,Y" sans ces données de base? J'aimerai bien trouver une solution pour tracer des profils en long avec comme seule source un tableau excel, et rien de plus, sans avoir à faire un MNT factice et un premier profil en long de la longueur des données du tableur.

Ne vous dérangez pas, c'était stupide ! Il suffisait de vérifier dans la gestion de projet, éditer le projet courant, onglet gabarit, que les fichiers *.prl et surtout *.prt pointaient sur les bons répertoires et non sur des répertoires locaux du collègue qui a démarré le projet...

Bonjour à tous, J'essaie suite au calcul de mon projet linéaire de dessiner le carnet des profils en travers, mais les commandes "paramétrage" puis "dessin" des profils en travers me renvoient les erreurs suivantes : Paramétrage : Commande: PistLiPrtrCfg_LT Covadis v17.0 : Paramétrage des profils en travers Création automatique du paramétrage de la mise en page des profils. Après quoi il ne se passe rien. Dessin : Commande: PistLiPrtrDes_LT Covadis v17.0 : Dessin des profils en travers Création automatique du paramétrage de la mise en page des profils. Erreur : Impossible de lire le fichier de paramétrage! Je suppose que je loupe une étape cruciale, mais quoi ?

Désolé pour la réponse tardive, mais oui en effet c'est effectivement de ce bug dont je parle. Il me semble qu'il arrive de la même façon que chez toi lorsqu'une nouvelle fenêtre Covadis s'ouvre, en l'occurrence ici celle de l'affectation des demi-profils types. Le zoom dans la fenêtre principale d'Autocad n'est effectivement plus centré sur le curseur. Si Geomedia pouvait se pencher sur le problème ça éviterait quelques prises de tête.

Bonjour, Je vais poster ça ici mais je ne sais pas si c'est propre à la version 17, n'utilisant que peu le module projet linéaire. Lors de l'affectation des demis-profil types, le zoom se comporte de façon normale dans la fenêtre d'aperçu du profil en travers, mais de manière inhabituelle dans la fenêtre principale d'Autocad. D'autres ont-ils également noté le problème? C'est normal? Je trouve ceci pénible pour naviguer entre mon profil en long et ma vue en plan et réfléchir à l'affectation de mes profils.
