LUDWIG

oh yeah ! (gile) toujours aussi efficace. Merci beaucoup ! C'était trop simple ! (vla-get-PatternName (vlax-ename->vla-object (car (entsel)))) "SOLID,_O" -> ;********************************************************************************************************************************************************** ;Supprimer les hachures GRADIENT ;********************************************************************************************************************************************************** (defun c:supgd () (vl-load-com) (setq a (vla-get-blocks (vla-get-activedocument (vlax-get-acad-object)))) (vlax-for bl a (vlax-for ent bl (if (and (= (vla-get-objectname ent) "AcDbHatch") (= (vla-get-PatternName ent) "SOLID,_O") ) (vla-delete ent) ) ) ) (vla-regen (vla-get-activedocument (vlax-get-acad-object)) acActiveViewport) )

Concernant ma 2ème demande, j'ai trouve ce lien sur le site qui répond parfaitement à mon attente, donc je ne ferais pas de sujet dessus. https://cadxp.com/topic/55981-hachures-avec-arrière-plan/

Ah c'est super ! C'est ce que je cherchais aussi. Merci Luna et Zugzwang

Bonjour le forum ! Il y a TRÉS longtemps que je n'ai pas mis les pieds ici, et encore plus longtemps que je n'ai pas tripatouillé du lisp... Aujourd'hui j'aurais besoin d'un peu d'aide. Comme beaucoup, je "traite" mes plans archi avant de dessiner dessus (CVC). Dans ma routine, je supprime les hachures solides par cet extraordinaire lisp (désolé j'ai perdu la source de généreux donateurs... gile, patrick_35, Bonuscad, Fraid, lecrabe ?). J'en ai même fait tout un tas de variante pour supprimer d'autres type d'objets (cotations, etc). (defun c:supsolid () (vl-load-com) (setq a (vla-get-blocks (vla-get-activedocument (vlax-get-acad-object)))) (vlax-for bl a (vlax-for ent bl (if (and (= (vla-get-objectname ent) "AcDbHatch") (= (vla-get-PatternName ent) "SOLID") ) (vla-delete ent) ) ) ) (vla-regen (vla-get-activedocument (vlax-get-acad-object)) acActiveViewport) ) Je cherche aujourd'hui à supprimer également les "gradients"... Pattern-name qui commence par GR_* (mais je ne sais pas si c'est la bonne méthode : ne pourrait-il pas y avoir des motifs personnalisés, issu d'un export d'un autre logiciel par exemple, dont le nom de motif ne commence pas par GR_) J'ai trouvé sur internet le code DXF 450 mais je ne sais pas comment l'exploiter dans mon code... Est-ce que quelqu'un aurait une idée ? Merci d'avance Je cherche aussi à supprimer la couleur d'arrière plan des hachures qui ont une couleur d'arrière plan... J'en fais un autre sujet.

Parce que j'ai besoin qu'ils soient verrouillés graphiquement, mais je dois pouvoir changer les propriétés.

Bonjour à tous, Il me semblait avoir lu récemment une astuce pour ne pas afficher les symboles des punaises des éléments verrouillés. Mais impossible de remettre la main dessus… En effet sur une grosse sélection, les punaises envahissent l'écran et cachent beaucoup de choses. Idem pour les groupes dont les symboles envahissent l'écran. (note : j'ai besoin de pouvoir sélectionner les éléments verrouiller, je ne peux pas décocher "sélectionner des éléments verrouillés"). SI quelqu'un à une idée, je suis preneur ! Merci d'avance

désolé, oui j'aurais pu me débrouiller ;(vla-Delete circle)

Oh yes ! C'est mieux ! Pourrais tu ne pas supprimer les cercles au fur et à mesure qu'on dessine la polyligne ?

Ah oui d'accord. Il trace le rayon qui reste après avoir contourné les obstacles. Ca ne fonctionnait pas car j'avais laissé un rayon de 30... mais j'étais en mm donc je ne voyais rien. Super ! je te remercie. Je te tiens au courant du résultat

Bonjour (gile). Je suis ravi que tu te penches sur ce problème (au sens énigme, je pense que tu aimes ça). Cela dit je n'ai pas saisi l'utilisation du Lisp. Pourrais tu m'expliquer ? Merci d'avance

Bonjour, Je ne sais pas si c'est le bon endroit pour faire cette demande, mais je sais que cette partie du forum est habité par des cracks, alors je tente. J'ai besoin de représenté des rayons d'action de RIA, Robinet d'Incendie Armée (on va schématiser ça à un enrouleur de tuyau d'arrosage avec 30m de tuyau). Dans un bâtiment vide, je représente juste un cercle de 30m de rayon depuis mon enrouleur. Mais je dois en fait prendre en compte les "obstacles" : murs, poteaux, mobiliers, rayonnage, machines, etc. Du coup, représenter ce rayon d'action est bien plus compliquer. Savez-vous s'il existe un add-ons d'autocad ou Revit pour ça ? ou un logiciel ? ou une méthode ? Merci d'avance, bon week end !!

bonjour, Merci pour ta réponse. Pas de soucis pour créer un bloc dyn avec ligne. Mais encore une fois, y a un outils top pour faire des annotations, et je vais devoir m'en passer parce qu'il ne marche pas (ou pas comme je veux) !! Screugneugneu

Bonjour, J'ai créée un bloc très simple contenant 4 attributs, chacun sur des calques séparés : Titre, ØEFS, ØECS, ØBOU Ce bloc est inséré dans mon dessin sur un calque "Etiquettes diamètres" (que je garde toujours actif). En gelant le calque approprié (ØEFS par exemple), je masque l'information correspondante (l'attribut indiquant le diamètre ne s'affiche pas). Je gère l'affichage de mes fenêtres ainsi. MAIS ... ! J'ai créé un style de lignes de repère multiple contenant ce même bloc. Mes lignes de repères sont insérés sur le même calque "Etiquettes diamètres", toujours actif. Maintenant, le comportement est complétement différent : Je gèle ØEFS, l'attribut reste affiché. Idem sur les autres calques de diamètres. Je gèle mon calque "titre" : c'est tout mon bloc qui disparaît... La ligne de repère reste, elle, affichée. Comme si le bloc était inséré dans le calque "titre" à l'intérieur de ma ligne de repère. Est-ce un comportement normal ? J'ai bien sûr la possibilité de décomposer tous les lignes de repères de mon dessin et d'y ajouter manuellement une ligne.. Mais j'aimerais bien comprendre. Ci joint fichier autocad ligne de repère.dwg

C'est très malin ça ! J'avoue que je n'avais bien pas compris ton message, ta vidéo explique bien. Il faut que je réfléchisse aux implications... Fichier en réseau... plusieurs utilisateurs... Notamment, suivant la valeur de DXEVAL, le tableau se met à jour à l'ouverture du dessin... Ce qui veut dire qu'il mettra à jour suivant le dernier fichier enregistré sur temp.dwg, donc pas forcement le bon dessin. Je peux peut être rajouter dans la macro DXEVAL = 0 afin d'être sûr que la tableau ne se mette à jour qu'avec le bouton, et pas au traçage, enregistrement, etc.

Bonjour, Pour Extraire : extraction de données Pour exytaire et modifier : je ne sais pas faire, mais je crois qu'il y a des plugins qui le font. Voir autodesk Store

Merci pour vos réponses. L'extraction de données est quand même un outils assez poussé, c'est fou que faire cette chose qui paraît simple soit impossible !! Bon week-end

Merci, c'est dommage.... Bon, je vais déjà mettre mon fichier gabarit DXE en lecture seule, ça obligera chacun a créer son propre fichier DXE de liaison de données, propre à son dessin. Je me demandais si on pouvais passer par autre chose que l'extraction de données.

Bonjour à tous, Je cherche à avoir un gabarit de schéma de principe hydraulique contenant un tableau de liste de pièces, qui se mette à jour automatiquement... Je souhaite éviter que l'utilisateur n'ait a redéfinir des liaisons de données, ni devoir sélectionner des objets "manuellement". Nous avons créer un dessin avec différents blocs dynamiques, contenant chacun des attributs communs : nom, numéro, diamètre, etc Je fais de ce dessin un gabarit DWT en renommant l'extension, pas de problème. Nous avons créer une extraction de données, un tableau est inséré dans le dessin même. Il se met à jour quand on fait des modifications de dessin (action définissant la mise à jour suivant valeur de DXEVAL) : NICKEL ! Je créé un nouveau dessin depuis mon gabarit, ça fonctionne. Le hic, c'est que l'extraction de données pointent toujours sur le fichier DWT et non sur le dessin DWG actif. On est obligé de repasser par l'extracteur de données, ce qui m'embette : - éditer la liaison de données (dangereux car ça impacterait les autres dessins créé avec cette liaison...) - ou créer une nouvelle extraction depuis un gabarit DXE, puis de réinsérer un tableau contenant la bonne liaisons (ou redéfinir la liaison du tableau existant en modifiant le lien DXE dans ces propriétés) N'y aurait-il pas un moyen pour que mon tableau compte simplement les objets de mon dessin actif ?

😵 Parfait ça. Merci (Gile) Ca a l'ai si simple...

👍

oui mais je n'arrive pas à faire un réseau paramétrique dans lequel mon nombre de division est une variable.

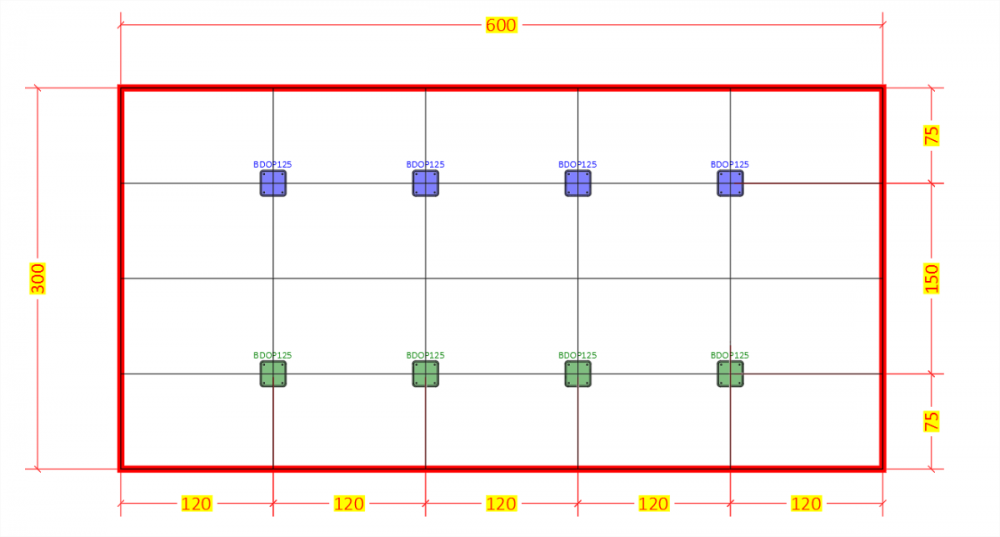

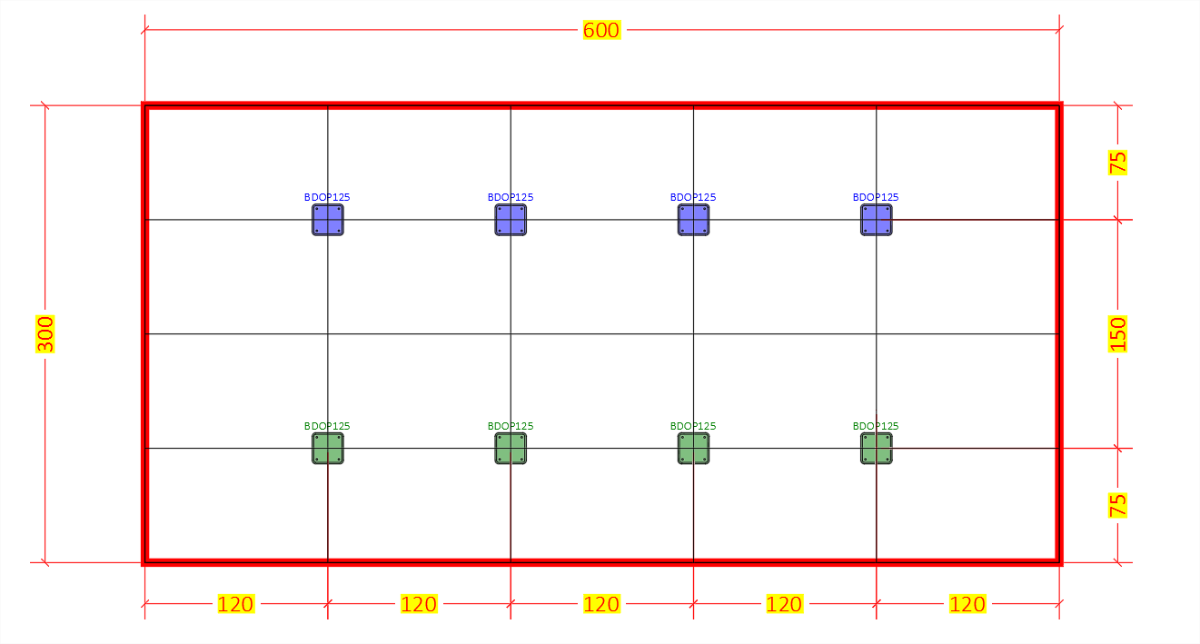

Bonjour Didier, Non les axes horizontaux et verticaux sont indépendants. En fait c'est pour calepiner au plafond d'une pièce (le rectangle) des grilles de ventilation. Je peux avoir une pièce rectangulaire de 6x3m par exemple dans laquelle je veux placer 2x4 grilles. Voir image ci-joint.

Bonjour à tous, Je pensais que ce serait très simple affaire en bloc dynamique : que nenni ! J'aurais besoin de créer un rectangle (Longueur et largeur modifiables). A l'intérieur de ce rectangle, je voudrais de axes verticaux : je veux pouvoir choisir le nombre, et qu'ils soient équidistants. Idem avec des axes horizontaux. J'aurais bien utiliser une action de réseau, mais les paramètres "décalage de rangées" et "décalage de colonne" ne semblent accepter que des valeurs fixes, et pas d'autres paramètres. Idem si je veux jouer avec le paramètre "variation de distance" de l'action d'étirement. Un astuce ? Pour le moment j'ai fait 1 bloc rectangle avec des axes horizontaux, je gère le nombre d'axe avec un paramètre de visibilité. J'utilise le même bloc tourné à 90° pour gérer les axes verticaux. Ci joint Diviseur de pièce.dwg

Bonjour; Pour gagner en efficacité, j'utilise beaucoup la barre d'outils d'accès rapide. (en attendant un vrai éditeur de barre d'outils permettant de renommer les onglets, bouger les groupes de fonctions, etc). Mais quoi de plus frustrant que de devoir la recréer tous les ans à chaque changement de version. J'ai trouvé une astuce que je souhaite partager. Cependant, je suis persuadé que cela pourrait engendrer de joli plantage, donc si vous avez autre chose, je suis preneur. En attendant, suite à ce sujet (https://knowledge.autodesk.com/fr/support/revit-products/getting-started/caas/CloudHelp/cloudhelp/2018/FRA/Revit-GetStarted/files/GUID-944577E2-5A10-4356-B0B6-3B81BCDA9491-htm.html), j'ai sauvegardé puis remplacé le fichier : %APPDATA%\Autodesk\Revit\Autodesk Revit 2020\FRA\UIState.dat par celui contenu dans la version précédente %APPDATA%\Autodesk\Revit\Autodesk Revit 2019\FRA\UIState.dat et ça fonctionne Sinon, pour les raccourcis clavier, il y a aussi l'import/export du fichier xml Fichier > Option > Interface utilisateur > Raccourci clavier : personnaliser > Importer / Exporter

Bonjour, Je te remercie pour ta réponse. J'ai récupéré des bouches de chez Anjos, elles sont séparées entre bouches de soufflage et bouches de reprise, mais aussi entre bouche murale et bouche en plafond... J'ai tenté d'en faire une seule générique, j'y suis arrivé... SAUF que évidement, dans mon projet, cette nouvelle bouche ne voulait pas se mettre verticalement. Ces bouches sont composées de familles imbriquées. Paramètres "basés sur le plan de construction" et "toujours vertical" variant suivant le niveau d'imbrication... Bref usine à gaz. Je reste donc sur la solution autant de famille que de type de flux.
