Raph_38

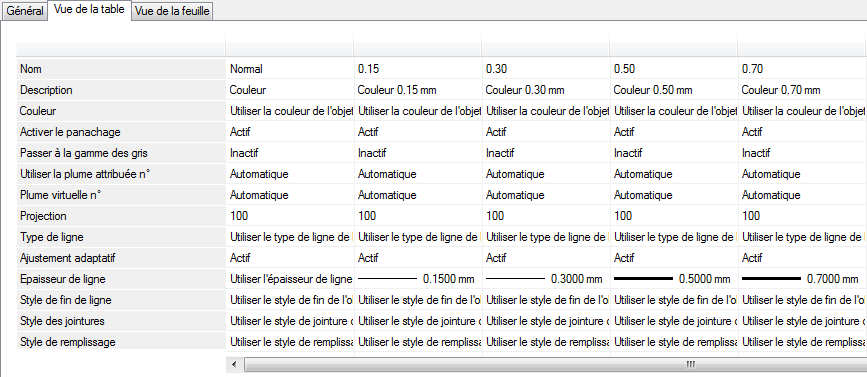

Merci Christian ;) Alors, comme j'avais du mal à comprendre comment interagissaient les styles de tracé selon que l'on les appliques sur l'objet ou sur le calque ou encore si on a les styles de tracé en ducalque, ou dubloc, je me suis donc fait un petit dessin test afin de comprendre comment cela se comportait. Je le partage en espérant que cela aidera quelqu'un d'autre ;) Tests styles de calques.pdf Pour info, voici les différents styles de tracés que j'ai créé (c'est une partie de mes styles dans mon STB) : C'est le style pour le traçage en couleur Mais Il y en a d'autre dans mon STB : • Les mêmes que dans l'image ci-dessus mais en mettant "Noir" dans la ligne de couleur afin d'imprimer en Noir • Les mêmes que dans l'image ci-dessus mais en mettant "128,128,128" dans la ligne de couleur afin d'imprimer en Gris • Un autre en mettant "250,250,250" dans la ligne couleur pour les masques (wipeout) voilà

Perso sur l'histoire de la couleur de fond, en espace objet ma couleur est 54,54,54, c'est un gris un peu foncé qui fait apparaître la couleur 7 blanche. ça me viens de mes habitudes avec Photoshop et Lightroom où j'ai constaté que le fond gris est plus reposant pour les yeux

Bon ben ça y est ... Après avoir testé et appliqué les textes et cotations annotatives, j'ai enfin décidé de passer le cap du STB suite aux différentes discussions que j'ai lu sur le forum et aux conversations que j'ai pu avoir en MP Pas simple d'abandonner plus de 20 ans d'habitudes avec les CTB, et puis d'arriver à comprendre les différentes "réactions" des styles selon qu'elles soient appliquées à l'objet, au calque, en dubloc, ducalque etc ... d'autant que les explications sur l'aide sont assez éparses et peu structurées. M'enfin, c'est fait. J'ai donc créé mon premier STB Par contre, lorsque j'ai voulu convertir un plan existant en STB, j'ai eu un joli message me disant que le STB ne contenait pas la table de mappage des couleurs. Du coup, impossible de l'appliquer. Pourquoi ? j'ai bien vu que l'on pouvais supprimer la table mais pas la mettre. Comment faire ? - J'ai donc voulu en créer un à partir de la fenêtre de tracer, en cliquant sur nouveau après avoir fait une conversion avec un STB valide (possédant une table de mappage) Là autre soucis : 3 choix propose de créer la table avec "brouillon", "fichier CTG" et "fichier PCP ou PC2" - avec "brouillon" on retombe sur le précédent problème de la table de mappage sur un nouveau dessin à convertir . - les 2 autres choix sont impossibles car je n'ai ni fichiers CTG, ni PCP ou PC2 - J'ai donc créé un STB à partir de CONVERCTB, puis en modifiant les styles existant par ceux que je voulais avoir. Mais là, impossible d'ajouter le moindre style supplémentaire ni d'en supprimer. Je suis persuadé que j'ai du raté un truc, si un pro des STB saurait me dire quoi, j'en serais ravi.

Je dois être débile .. mais j'ai du mal à comprendre

Félicitations

Pour info, il y a une icone pour la commande de mise à jou r

Ce que tu recherche ce n'est pas : "-COTSTYLE" puis "Appliquer" ?

Fais ton tableau, ensuite,tu n'auras plus qu'a copier le texte dans chaque lisp (ou inversement) ;)

Impeccable Pat Il ne te reste plus qu'a ajouter en tête de ta dopbox, un fichier TXT avec le descriptif de chaque lisp

La "coquille" est la représentation symbolique d'un coude vue de dessus lors d'un changement d’altimétrie. Considérons dans l'exemple ci-dessous que tube va de gauche à droite , dans ce cas : ---------------- ) ----------------- signifie que le tube descend de cette manière : ═══╗ En règle générale, voilà comment je dessine les réseaux : - en plafond en trait continu ou alors avec un type de ligne spécifique (---ef---, ---ecs---, ---eu---, etc...) - en plinthe en trait caché - en dalle, en trait caché (sois identique aux réseaux en plinthe soit d'une taille plus grande) mais toujours avec un texte le précisant juste au dessus du trait. Enfin, je mets systématiquement une légende sur mon plan. Concernant les évacs : - soit je marque l’altimétrie du réseau à différents points clefs du réseau - soit je mets l'altimétrie au départ de la pente et j'indique le pourcentage de la pente avec une flèche en fin indiquant le sens d'écoulement. Dans tout les cas, il faut se mettre à la place du gars qui va poser le tube et s'imaginer comment on va faire avec les indications du plan, pour tracer le réseau sur le chantier. Exemple (ne tiens pas compte des petits points, ils ne sont là que pour la mise en page) : A ce sujet : Ai = Arase inférieure (le dessous du tube) As = Arase supérieure (le dessus du tube) Axe ou Ax = Axe du tube Enfin, dans ta légende, pense à indiquer l'unité de tes cotes : mm, cm ou m et par rapport à quel point tu côtes tes altimétries :

Tiens, je partage avec vous une petite perle. Une copine secrétaire qui l'a raconté à ma femme, véridique : - Tu devinera pas ce qui m'est arrivé hier ! - Vas-y raconte, lui demanda ma femme. - Hier mon boss, me laisse un message sur mon bureau en me demandant d'ouvrir un fichier dans l'ordi, d'y faire les modifications indiqué sur le mot, de l'imprimer et quand j'ai terminé, de le mettre à la corbeille. - et alors ? - Il rentré le soir, quand il a vu ce que j'avais fait, il m'a engueulé ... un con quoi ! - Pourquoi, t'avais fait quoi ? lui demanda ma femme. - Ben exactement ce qu'il m'avait dit, j'ai ouvert le fichier, modifié les 3, 4 trucs dedans, je l'ai imprimé et ensuite j'ai jeté la feuille à la poubelle .... Heu .... comment vous décrire l'expression de ma femme, l'air atterré par ce que sa copine venait de lui raconter. Moi j'étais totalement hilare lorsqu'elle m'a raconté cette histoire. Bonus : La copine en question est blonde de surcroît ... ça ne s'invente pas

ben ça y est ... Christian il est énervé maintenant

Eh ... c'est bien les rubans ! moi, j'en voudrais 1 à droite, 1 à gauche et 1 en bas .... hein ?? comment ça y a plus de zone de travail

Super cool ça ! ça va grandement me servir, Merci beaucoup Gile ;)

1- mets le commentaire dans l'espace papier 2- mets 2 commentaires alignés sur chacun de tes scu et dans 2 calques différents - dans l'espace papier, il te suffit dans chaque fenêtre de geler "dans la fenetre" le calque du commentaire qui ne te convient pas ;)

C'est bô

la réponse de philsogood à la fin du sujet que je te mets ci dessous répondra surement à ton problème (insoluble à mon avis) http://cadxp.com/topic/32730-action-reseau-dans-bloc-dynamique/

le téléchargement ne marche pas chez moi, j'ai ce message quand je clique dessus : [#10170] Nous n'avons pas pu trouvé la pièce jointe que vous avez tenté de voir. Edit : ben ça marche maintenant

C'est malin !! Bon on peut le récupérer sur la console web : https://manage.autodesk.com

Chez moi application manager plante, j'ai tenté de le réinstaller mais cela ne marche pas

pas possible de le télécharger, la page de téléchargement renvoie une erreur

je l'ai chargé de la même manière

chez moi ça marche ;)

Si ! Un logiciel antivirus analyse le fichier juste après le téléchargement or un fichier .EXE passe systématiquement en "virus" sur la plupart des antivirus contrairement au fichier .ZIP qui eux sont connus pour l'échange de données et donc "tolérés" par les logiciels antiviraux.

Concernant le centre géométrique, un truc me chagrine, toutes les commandes d'accrochages se valides par shit + "une lettre" mais pas celui-ci (enfin s'il y en a un, je ne l'ai pas trouvé) et c'est bien dommage je trouve
