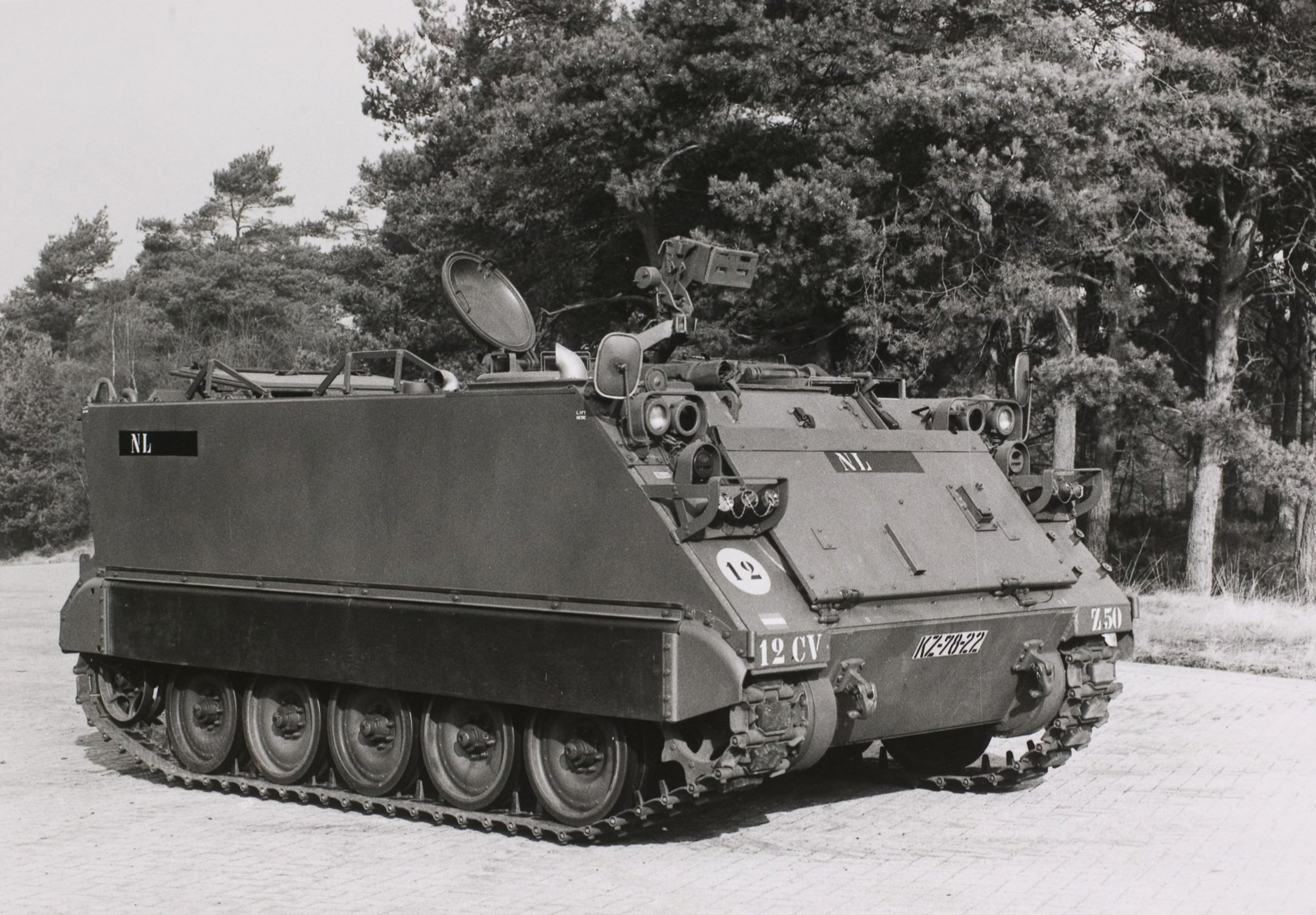

M113A1 Personeelsvoertuig.

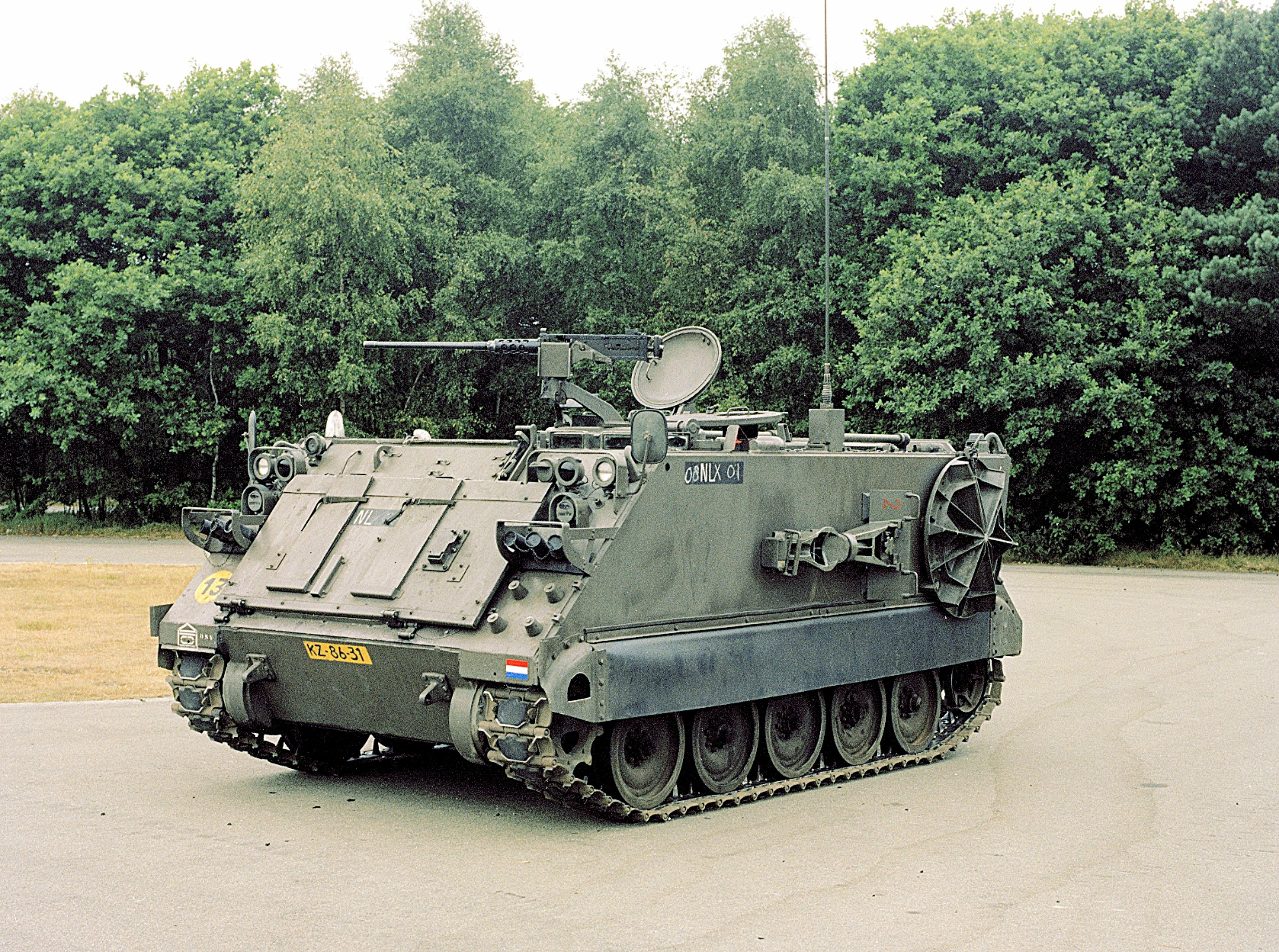

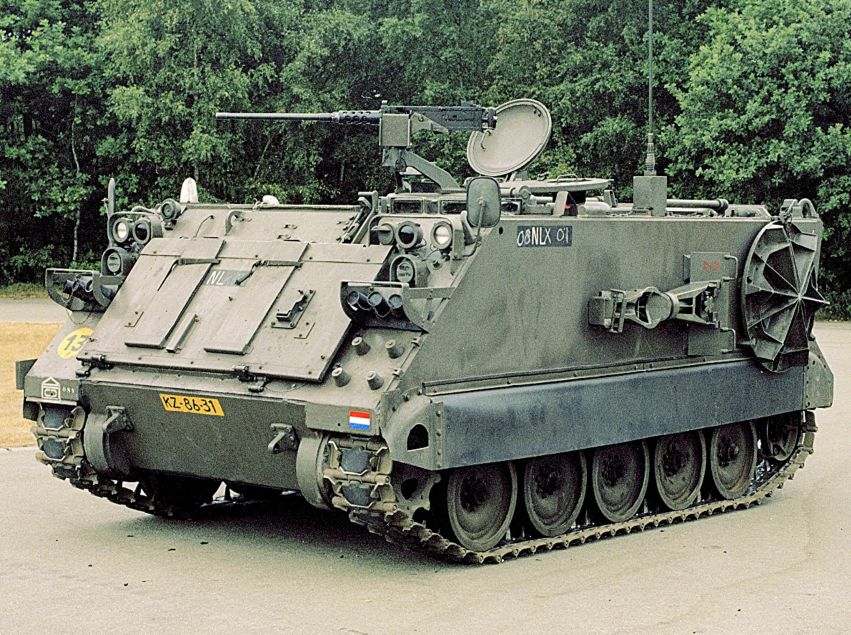

M106A1 Mortierdrager.

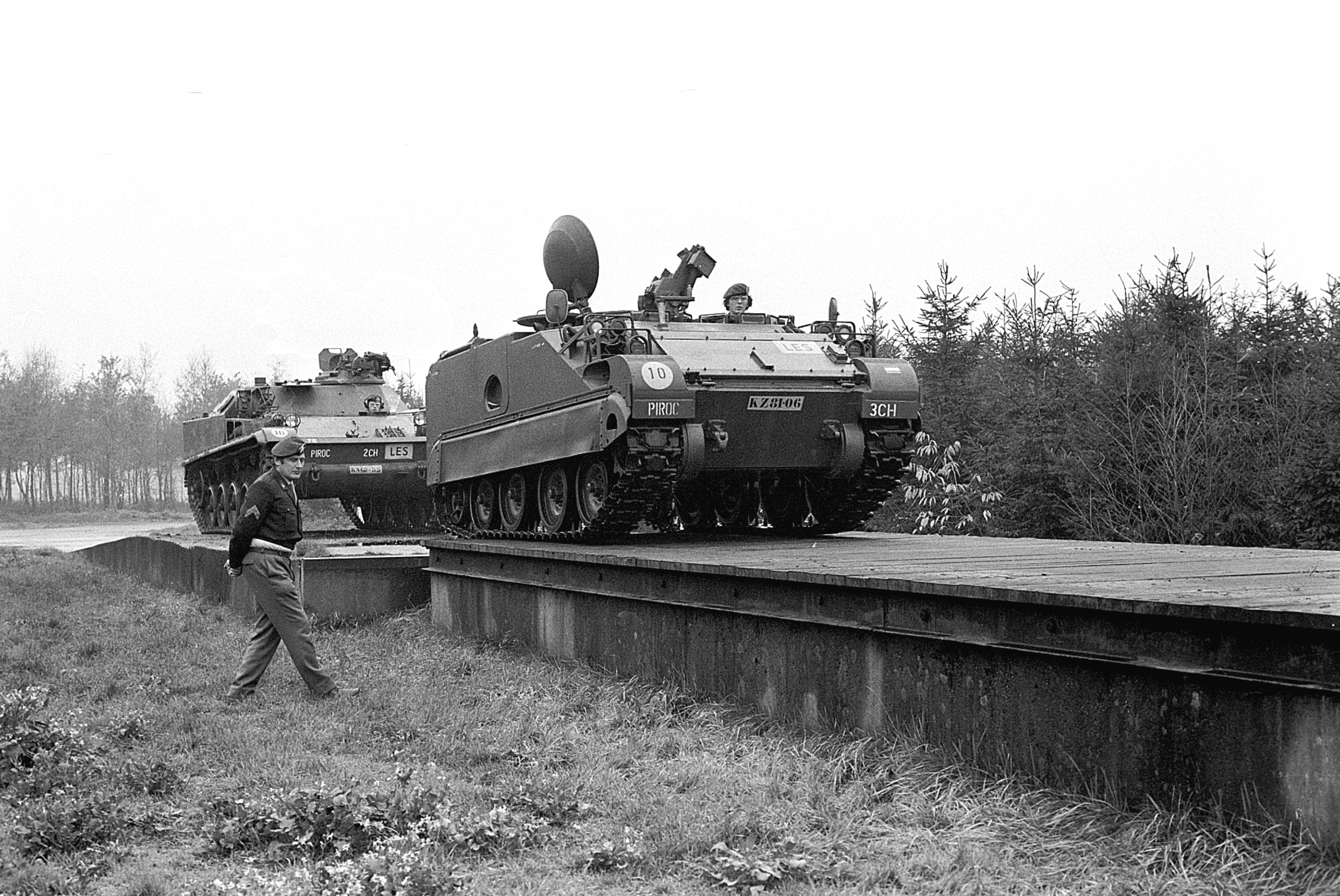

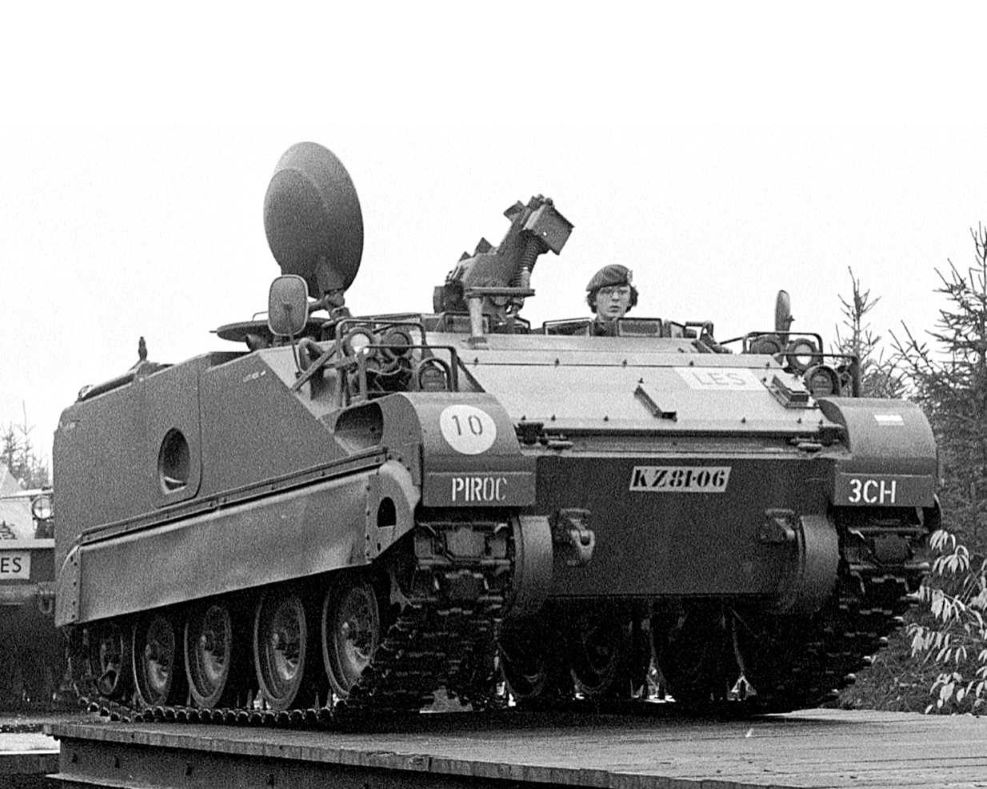

M113 C&V Verkenningsvoertuig.
(Rijopleiding PIROC.)

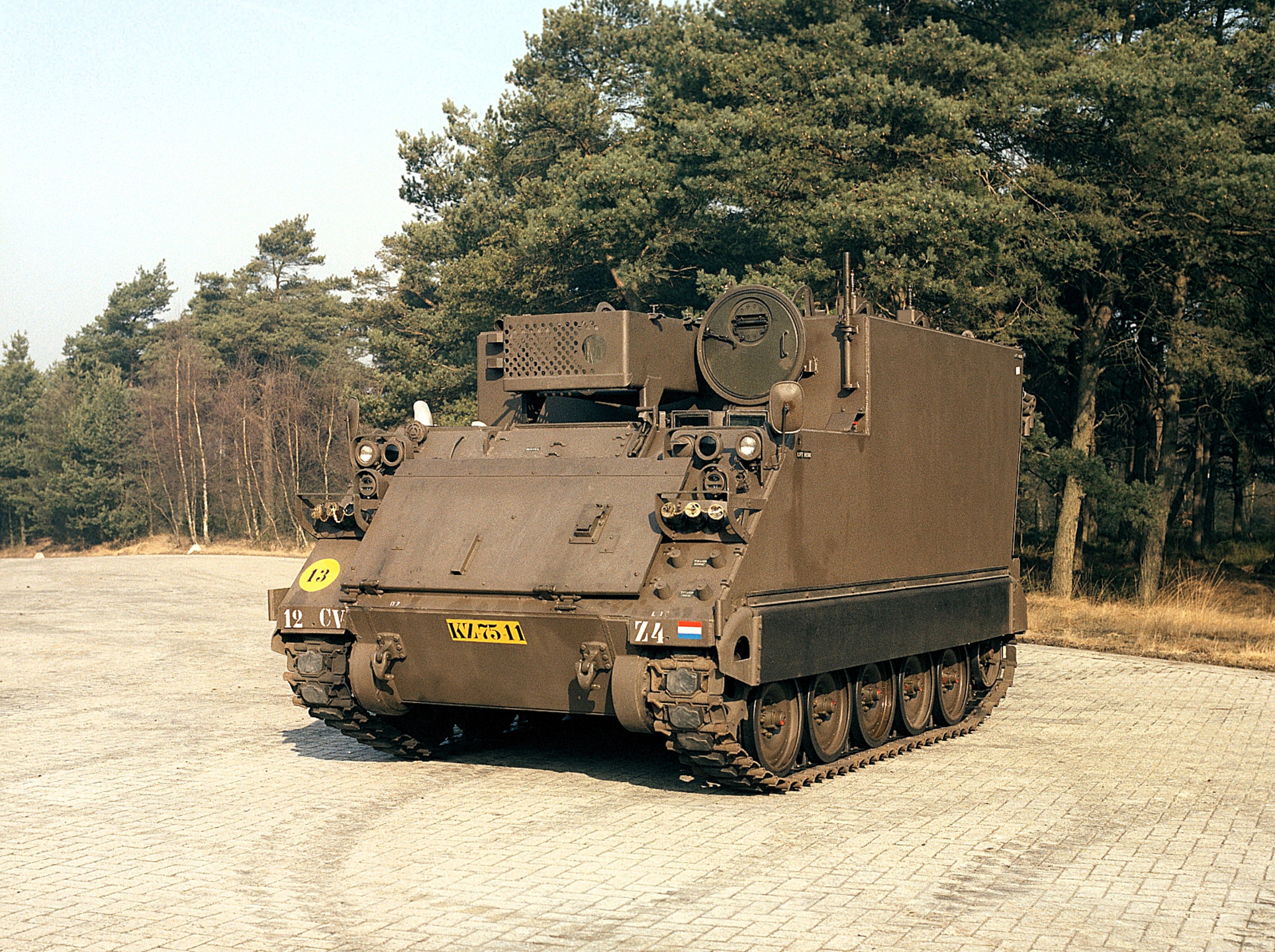

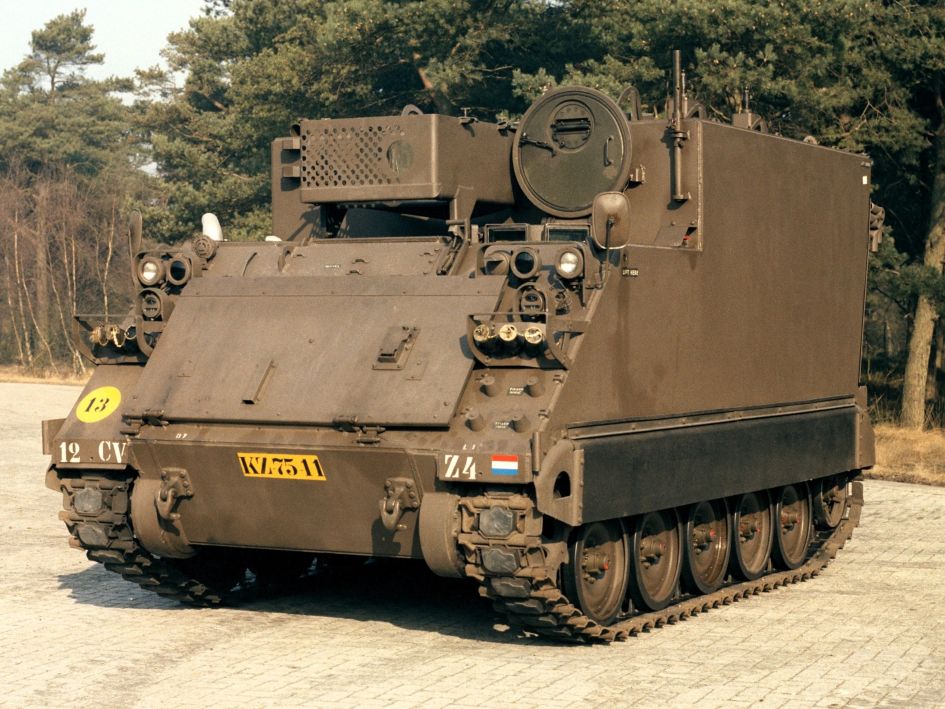

M577A1 Commandopostvoertuig.

Voertuigen niet in de collectie.

Van de M113-familie, waar de YPR 65 een verre afstammeling van is, heeft de stichting geen voertuigen in de collectie. Wel kunt u in de expositie een motorblok in de A1-uitvoering zien dat in alle M113A1-uitvoeringen is gebruikt. De YPR 765 en de YPR 806 kregen dezelfde motor, maar dan met turbo.

Op de tafel in de geschutshoek kunt u een doorsnede van een 25 mm schietbuis van een M113 C&V zien. Die is verwerkt in een kunstwerkje dat aan een geschuthersteller is geschonken bij zijn afscheid. Hier ziet u duidelijk de vorm van deze schietbuis met zijn koelribben.

Ga direct naar de beschrijving van de M113-motor of de schietbuisdoorsnede of lees eerst op deze pagina over de ontwikkeling van personeelsvoertuigen tot en met de M113A3.

Ontwikkeling personeelsvoertuigen.

Tijdens Tweede Wereldoorlog.

Britse infanterie 1944

Tijdens de Tweede Wereldoorlog vond het vervoer van infanteristen naar en op het gevechtsveld voornamelijk plaats met vrachtauto’s, jeeps en andere wielvoertuigen. Of ze reden mee op tanks, zoals op de foto met Britse infanteristen achter op een Sherman tank. Zij waren altijd volledig onbeschermd tegen vijandelijk vuur.

Gepantserde eenheden beschikten over halftracks, of, bij de Britse eenheden, over de Universal Carriers.

Tegen het einde van de oorlog werden er tanks aangepast om infanteristen beter beschermd te vervoeren. De Amerikanen verwijderden de toren van de licht gepantserde M18 Hellcat tankjager en pasten de romp enigszins aan. Zij noemden deze configuratie M39 Armored Personnel Carrier (APC). De Canadezen deden hetzelfde met de RAM-tank, een afgeleide van de Sherman. Die configuratie noemden zij Kangaroo.

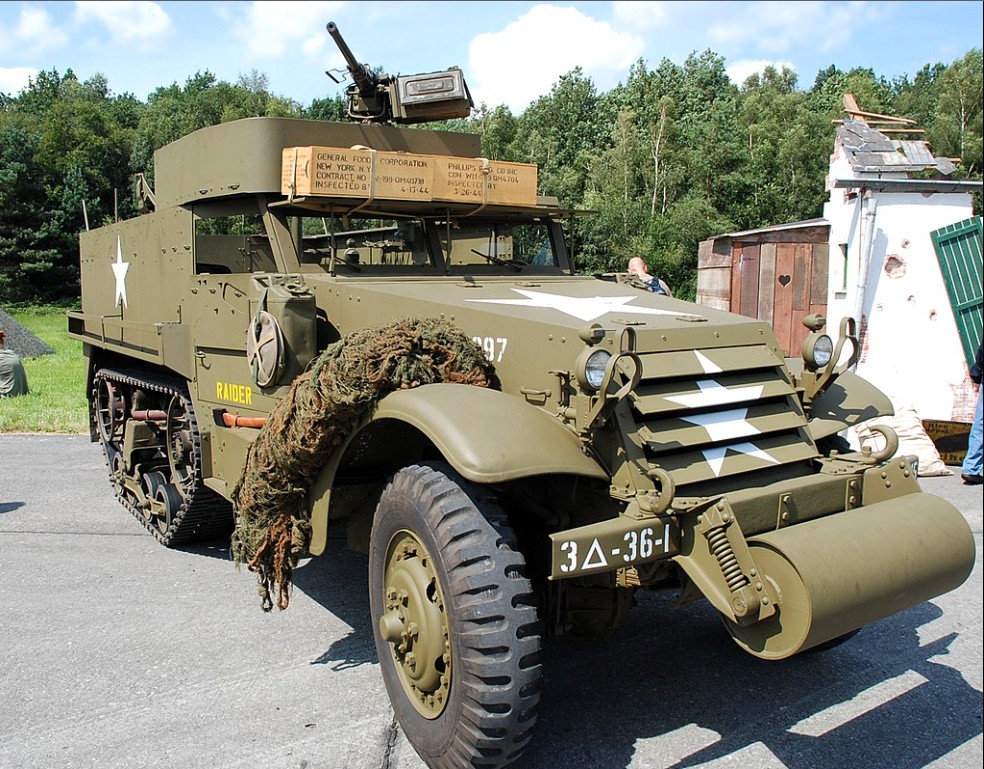

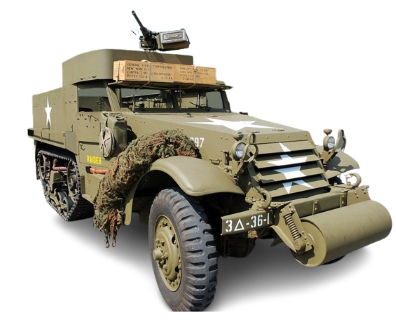

M3A1 Halftrack.

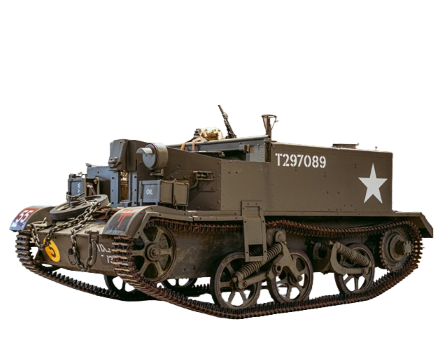

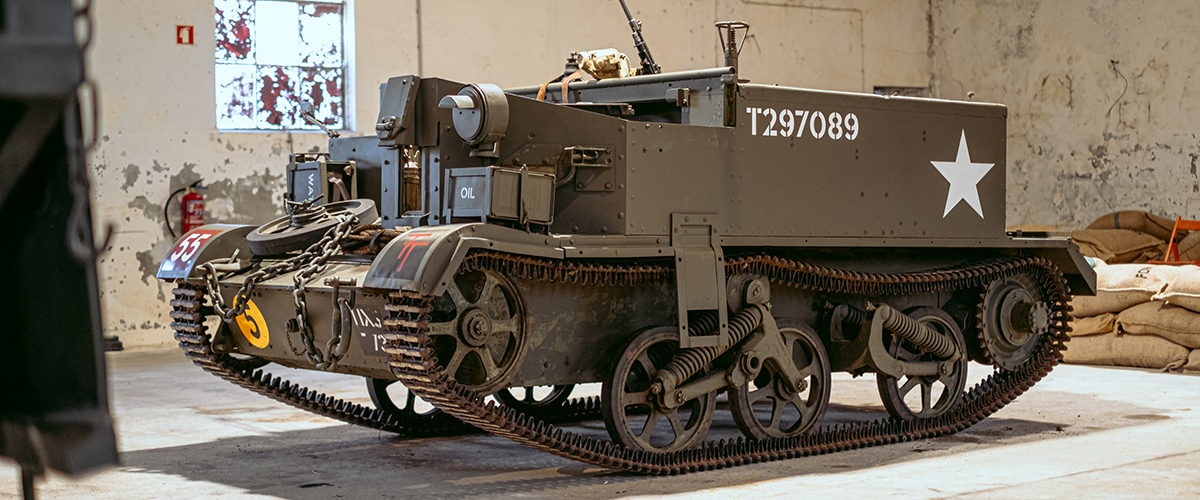

Universal Carrier.

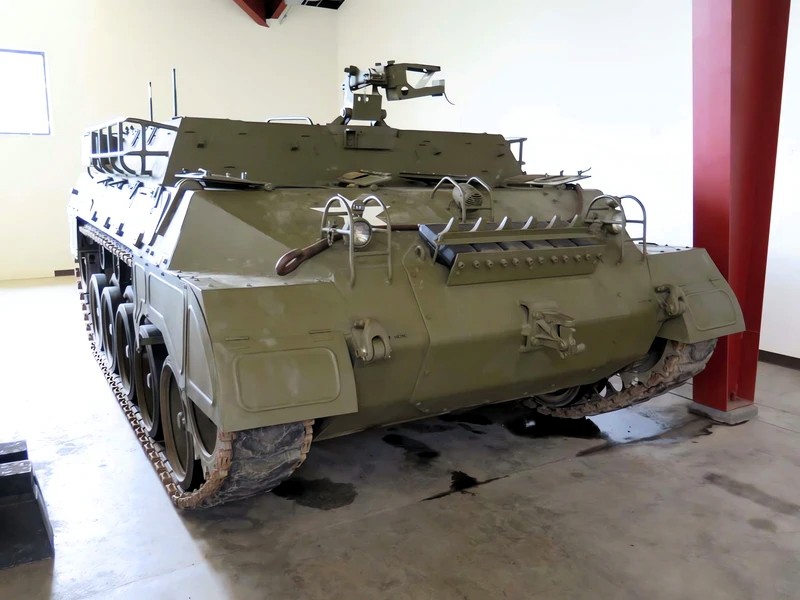

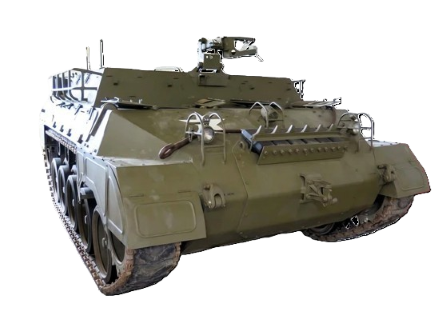

M39 Armored Personnel Carrier.

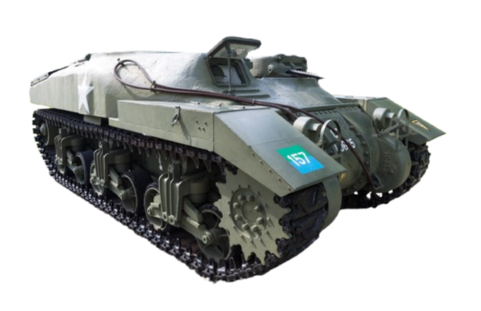

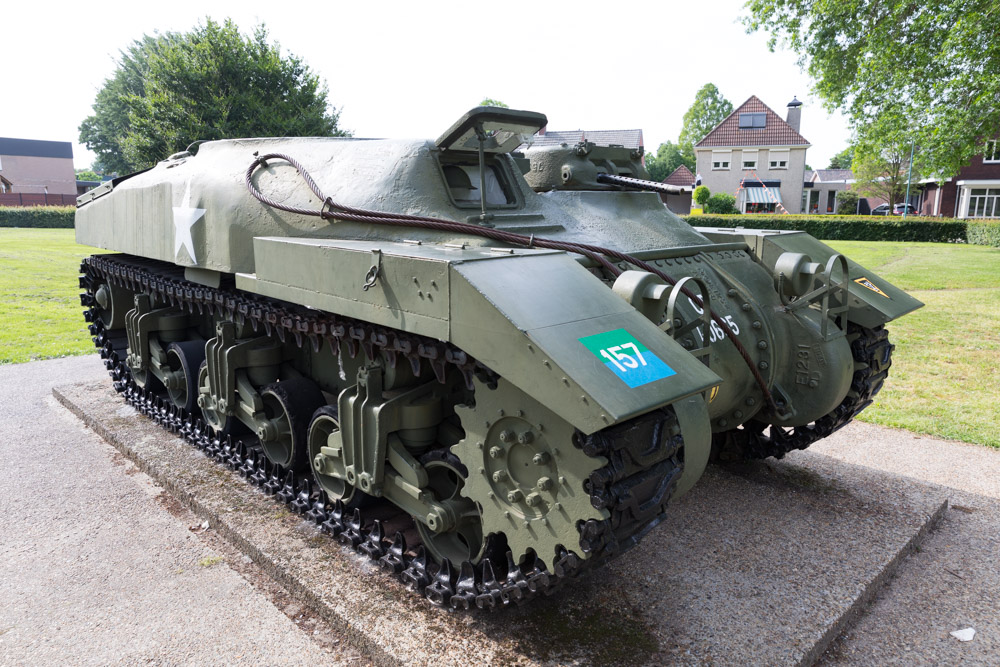

Kangaroo.

Na de Tweede Wereldoorlog.

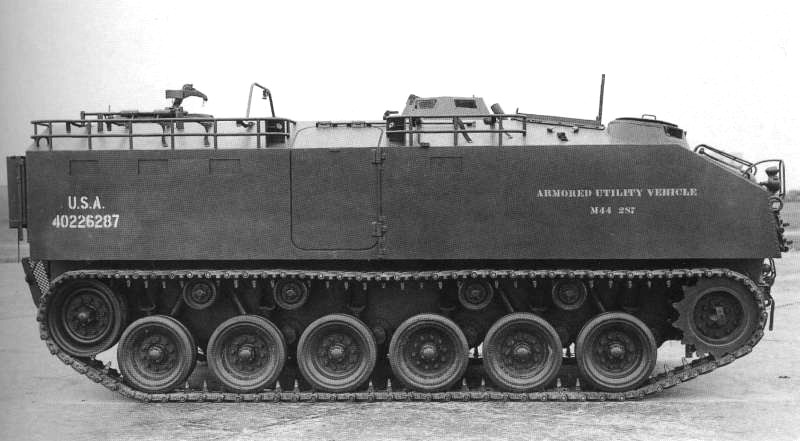

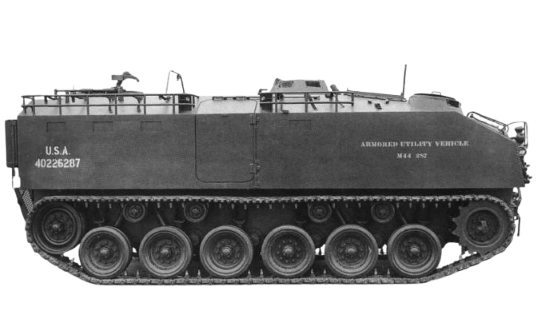

M44 AUV.

Maar deze pantservoertuigen waren allemaal “open top”, dus gaven nauwelijks bescherming tegen granaatscherven. Al in 1944 begon Amerika op basis van de M18 Hellcat de ontwikkeling van een groot, geheel gesloten gepantserd personeelsvoertuig, het M44 Armored Utility Vehicle (AUV). De motor werd naar voren verplaatst zodat in de achterwand deuren konden worden gemaakt waardoor de infanteristen niet meer bovenlangs moesten in- en uitstijgen. Naast de bemanning, was er plaats voor vierentwintig infanteristen.

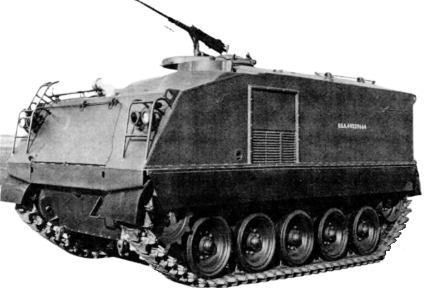

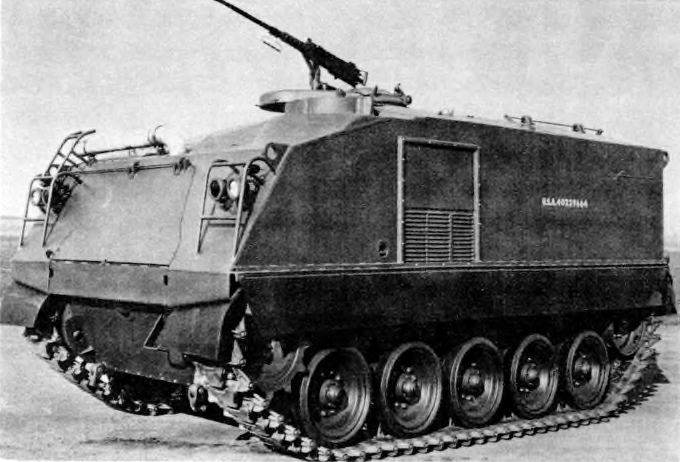

M75 APC.

Voor het tactisch optreden bleek dit grote aantal onhandig en kwam de vraag naar groepsvoertuigen die acht tot tien infanteristen konden vervoeren. Eind 1945 werd het project M44 gestopt en begon de ontwikkeling van een groepsvoertuig op basis van het loopwerk van de M41 lichte tank. Dit werd de M75 APC. De Continental AO-895-4 zescilinder luchtgekoelde diesel boxermotor werd voorin geplaatst. Het voertuig leek op de M44 APC maar was smaller en korter en kon naast de bemanning van twee man, tien infanteristen vervoeren. De productie en ingebruikname begon in 1952 maar werd in 1954 na ruim 1.700 voertuigen gestopt omdat de productie van de M59 begon. In het kader van het Mutual Defense Assistance Program (MDAP) ontving België ongeveer 800 stuks M75 APC en afgeleide voertuigen die zij tot begin 1980’er jaren hebben gebruikt.

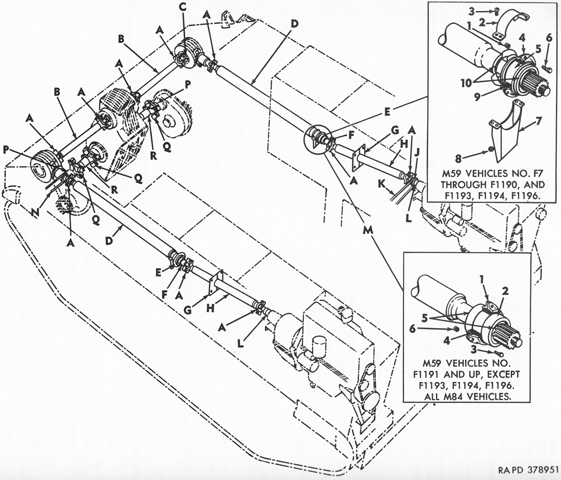

Aandrijflijn M59.

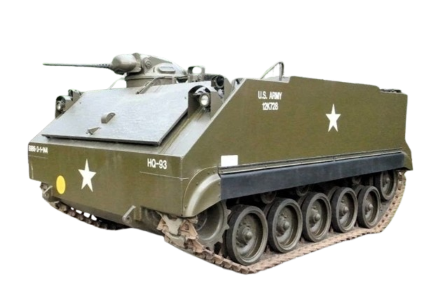

M59 APC

Food Machinery Corporation (FMC), die een deel van de M75’s produceerde, ontwikkelde gelijker tijd een lichter en geheel gelast personeelsvoertuig dat ook, naast de bemanning van twee man, tien infanteristen kon vervoeren. Het werd de M59 APC. Deze M59 had minder bepantsering en een lagere maximumsnelheid. Het was het eerste voertuig met een achterklep (ramp) in plaats van deuren, waardoor infanteristen snel konden in- en uitstijgen. Het was goedkoop te produceren en amfibisch, hetgeen zijn voorgangers niet waren.

De M59 had twee GMC-zescilinder benzine lijnmotoren, één links- en één rechts naast de klep achter in de romp. Er gingen twee cardanassen naar voren. Er was een voorziening die ervoor zorgde dat beide motoren evenveel kracht leverden. De gehele aandrijflijn was echter storingsgevoelig en niet snel. Van 1953 tot 1960 werden er ruim 6.000 stuks geproduceerd.

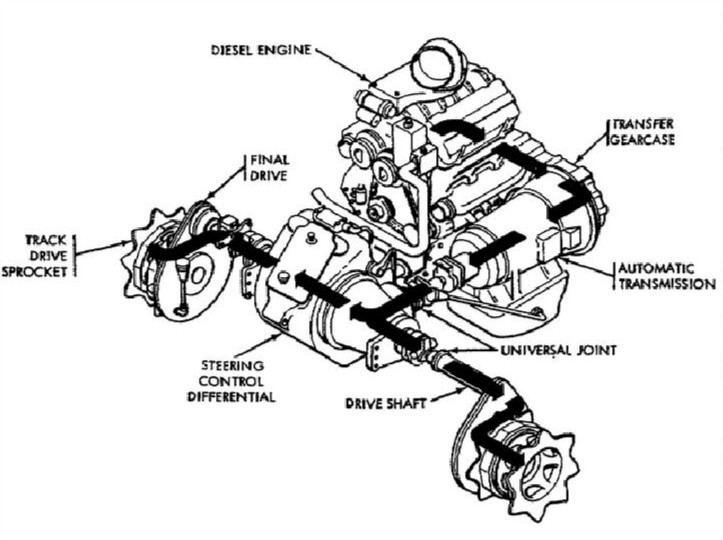

Aandrijflijn M113A1 familie.

M113 APC

Eind 1950’er jaren ontwikkelde FMC een personeelsvoertuig geheel uit aluminium dat vergelijkbare pantserbescherming bood als zijn stalen voorgangers. Dit werd de M113. Dit voertuig was lichter en eenvoudiger te produceren. In feite was het een verbetering van de M59. In plaats van twee motoren achterin, kreeg het een Chrysler 75M V8-cilinder, viertakt benzinemotor van 215 pk voorin, gekoppeld aan een Allison automatische versnellingsbak.

De Chrysler-benzinemotor maakte de M113 brandgevaarlijk. Vanaf 1964 werd hij vervangen door een GM Detroit Diesel 6V-53 tweetakt dieselmotor van 212 pk. Dit werd de M113A1. Alle afgeleide versies met deze motor kregen ook de toevoeging A1, zoals bijvoorbeeld de mortierdrager M106A1.

M44 Armored Utility Vehicle.

M75 Armored Personnel Carrier.

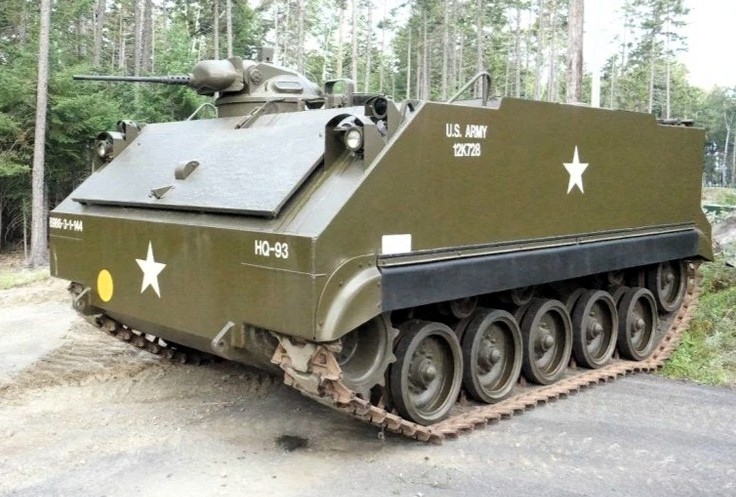

M59 Armored Personnel Carrier.

M113A1 Armored Personnel Carrier

Verdere ontwikkeling M113-familie

Bij de doorontwikkeling naar de M113A2, waarbij het koelsysteem en de vering werden verbeterd en extra brandstoftanks op de achterzijde, naast de achterklep werden geplaatst, bleef de 6V-53 motor in gebruik. De YPR 765, een van de M113 afgeleid infanterie gevechtsvoertuig, kreeg dezelfde motor maar, vanwege het hogere voertuiggewicht, werd hij voorzien van een turbo waardoor hij ruim 50 pk meer leverde. Die motor werd 6V-53T genoemd. Vanaf 1987 werd deze ook toegepast in de M113 familie die daarmee als M113A3 werd aangeduid.

Van de totale M113-familie zijn er ongeveer 80.000 voertuigen geproduceerd. Alleen van de Britse Universal Carrier zijn er meer pantser rupsvoertuigen geproduceerd, ongeveer 113.000 stuks.

Gebruik M113-familie door Nederland.

In 1964 schafte Nederland de M113A1 en de M113 C&V aan voor de verkenningseenheden van de Cavalerie. Ook de M577A1 commandopostuitvoering werd aangeschaft. Vanaf eind 1970’er jaren begon de aflossing door de YPR 765, maar verschillende uitvoeringen bleven tot in de 1990’er jaren in gebruik.

De M106A1 was voorzien van een mortier M30 106,7 mm (4.2 inch) die opgesteld stond op een draaiplateau in het voertuig. Met geopende bovenluiken kon hij onder 360 graden vuur uitbrengen. De mortier kon ook buiten het voertuig worden opgesteld op een grondplaat die op de linker zijkant van de romp werd meegevoerd. Hij kon ook lichtgranaten schieten om het gevechtsveld te verlichten.

De M577A1 voerde een tent met tentbuizen mee die aan de achterzijde van het voertuig kon worden opgesteld en daaraan bevestigd. Zo werd de commandopost vergroot. Bij de artillerie werd hij gebruikt voor het vuurregelcentrum. Een brigadestaf beschikte over vier van deze voertuigen.

Gedurende de levensloop werden er diverse modificaties aangebracht. De grootste verandering betrof de M113 C&V. Oorspronkelijk was hij uitgerust met een Browning M2HB 12,7 mm (0.50 inch) mitrailleur in een M26 koepel als hoofdwapen. Die werd vervangen door een 25 mm Oerlikon KBA-B snelvuurkanon in een torentje van de Duitse firma KUKA. Daarmee had hij hetzelfde kanon als de YPR 765.

De voertuigen waren zeer betrouwbaar. In tegenstelling tot de AMX-voertuigen, heeft de Technische Dienst er niet veel aan hoeven te doen.

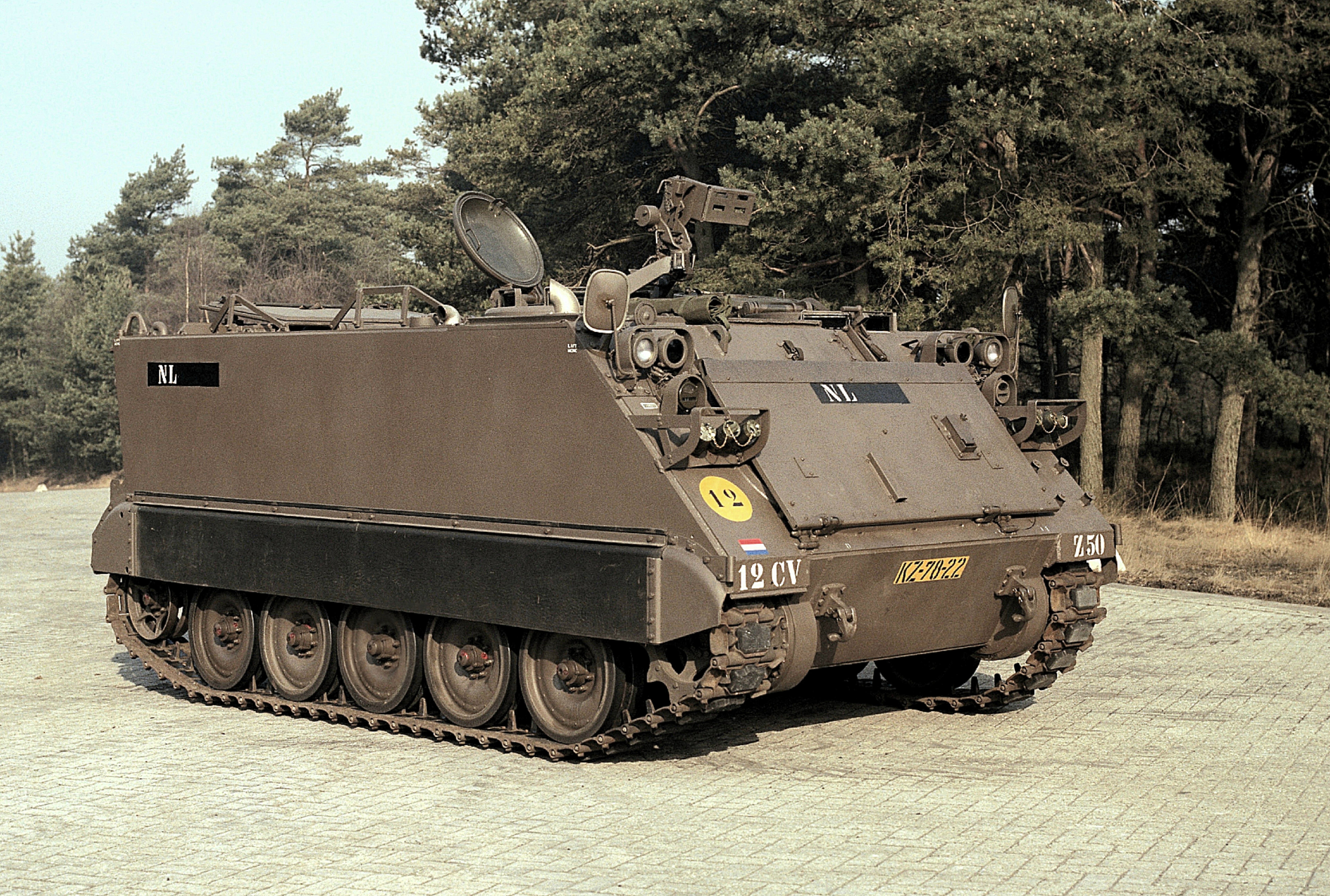

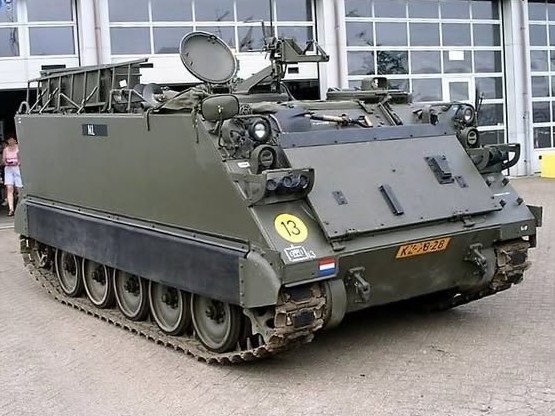

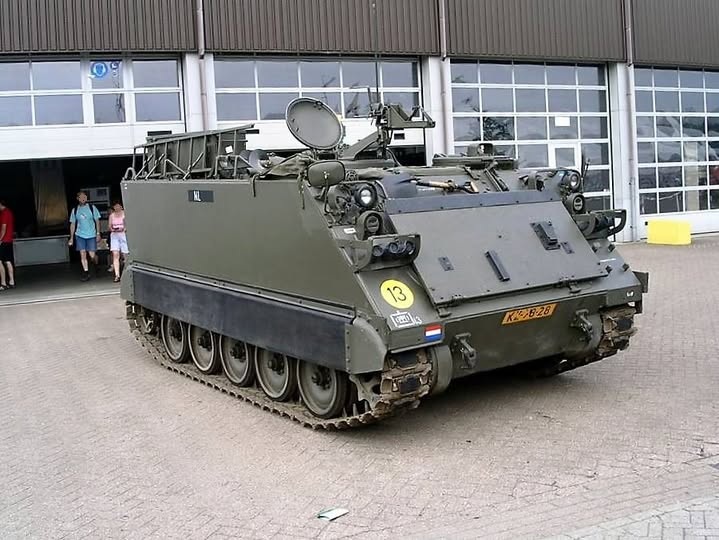

M113A1 van 13 Pagncie.

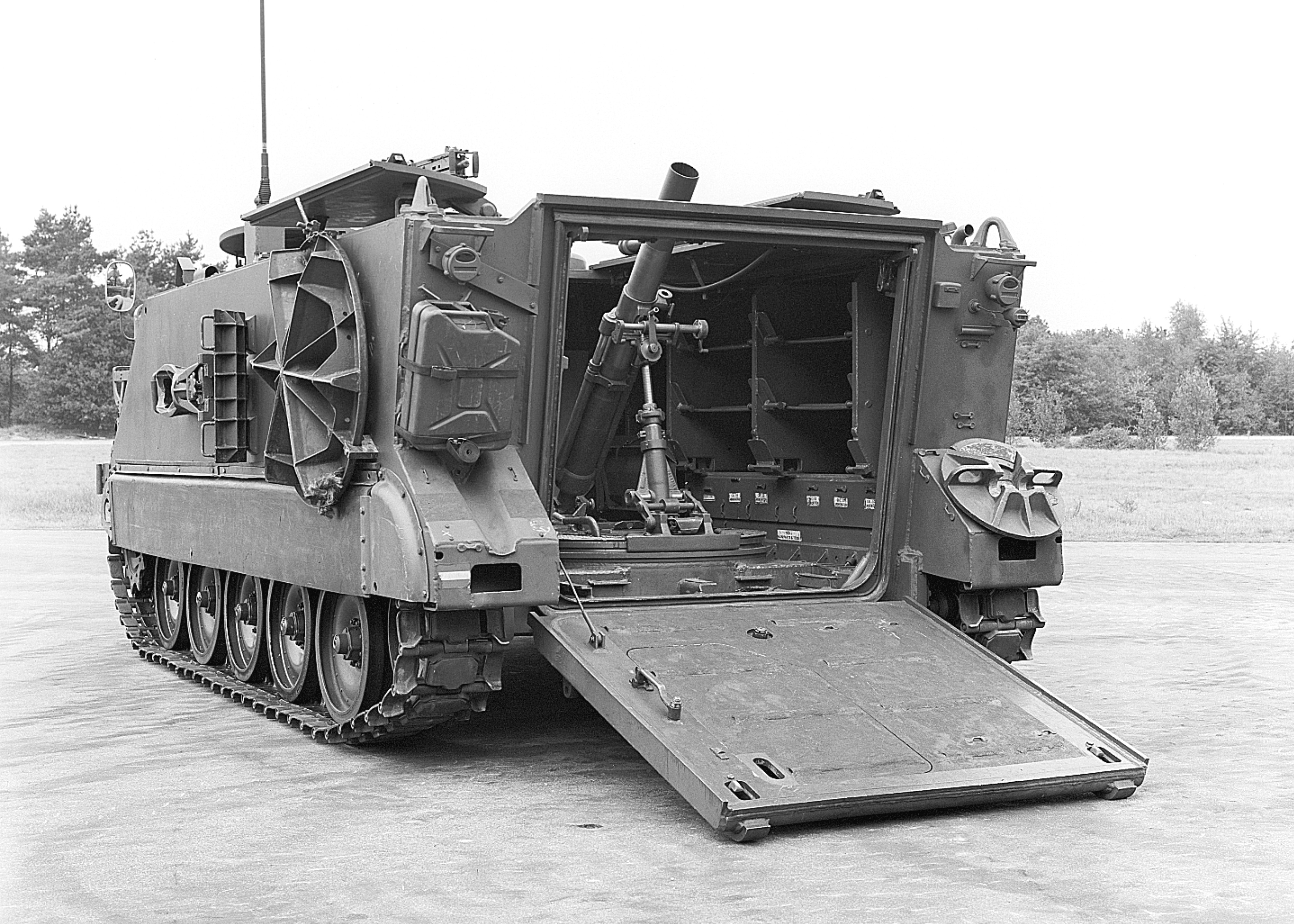

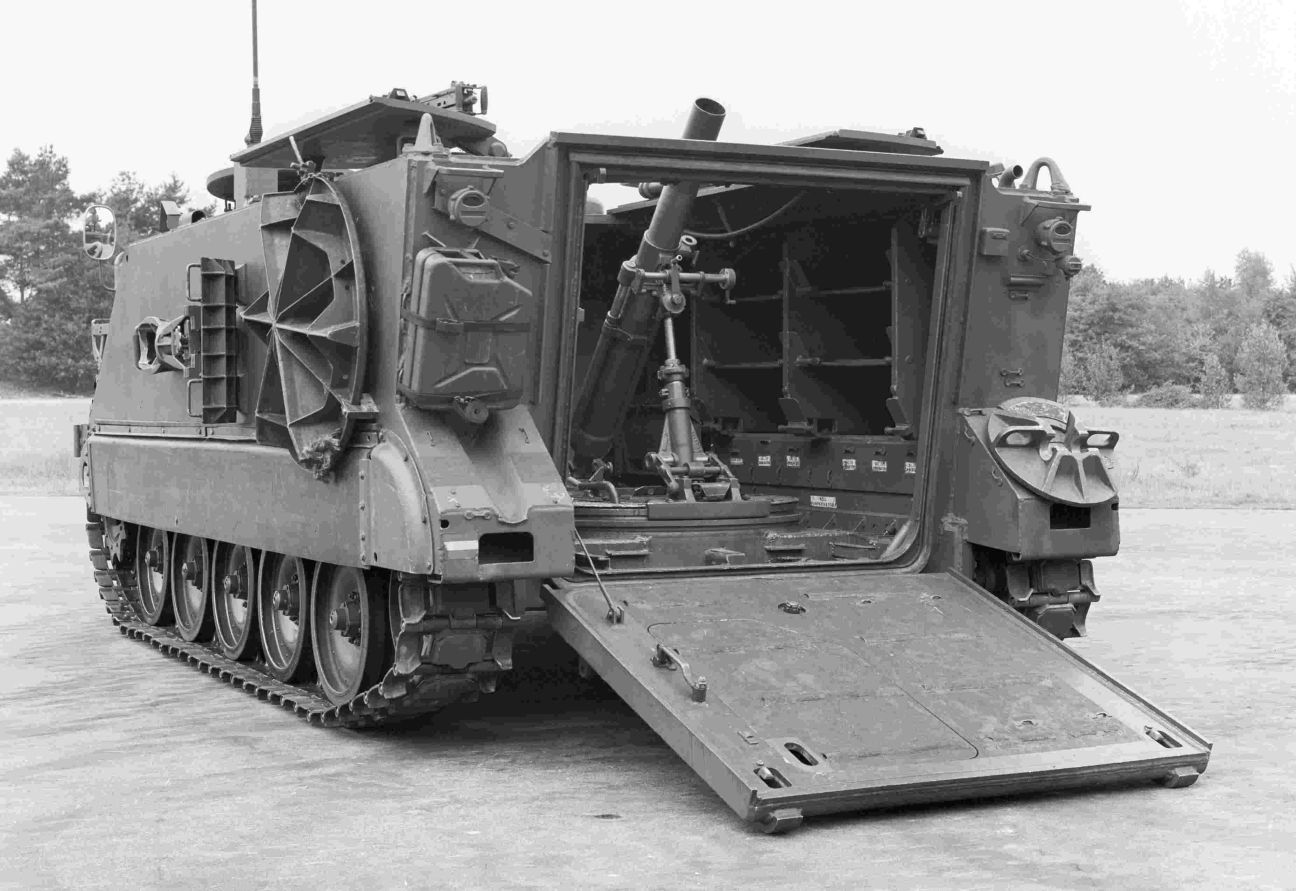

M106A1 Mortier in stelling.

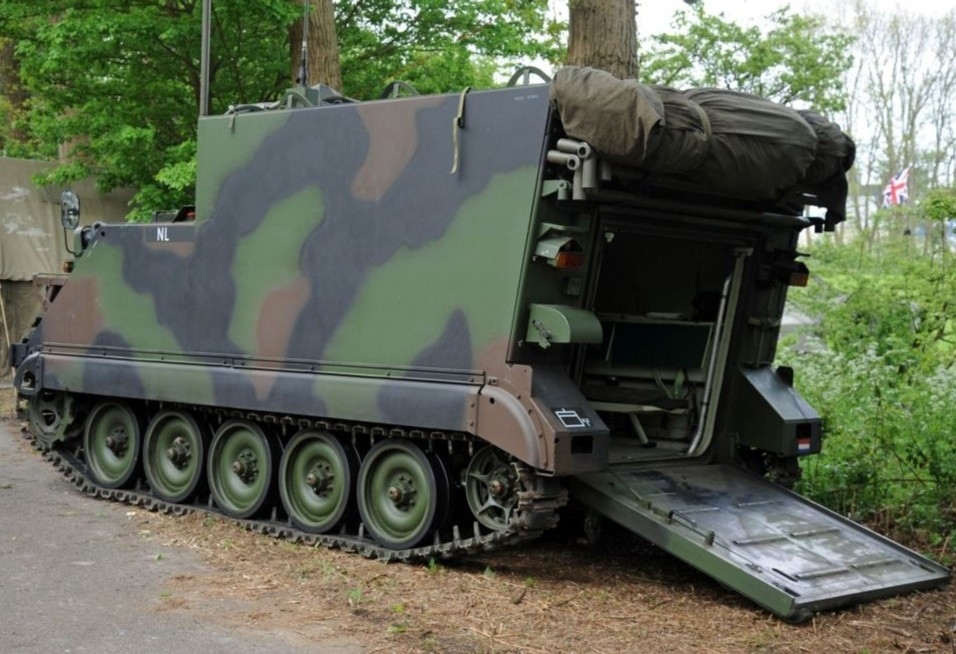

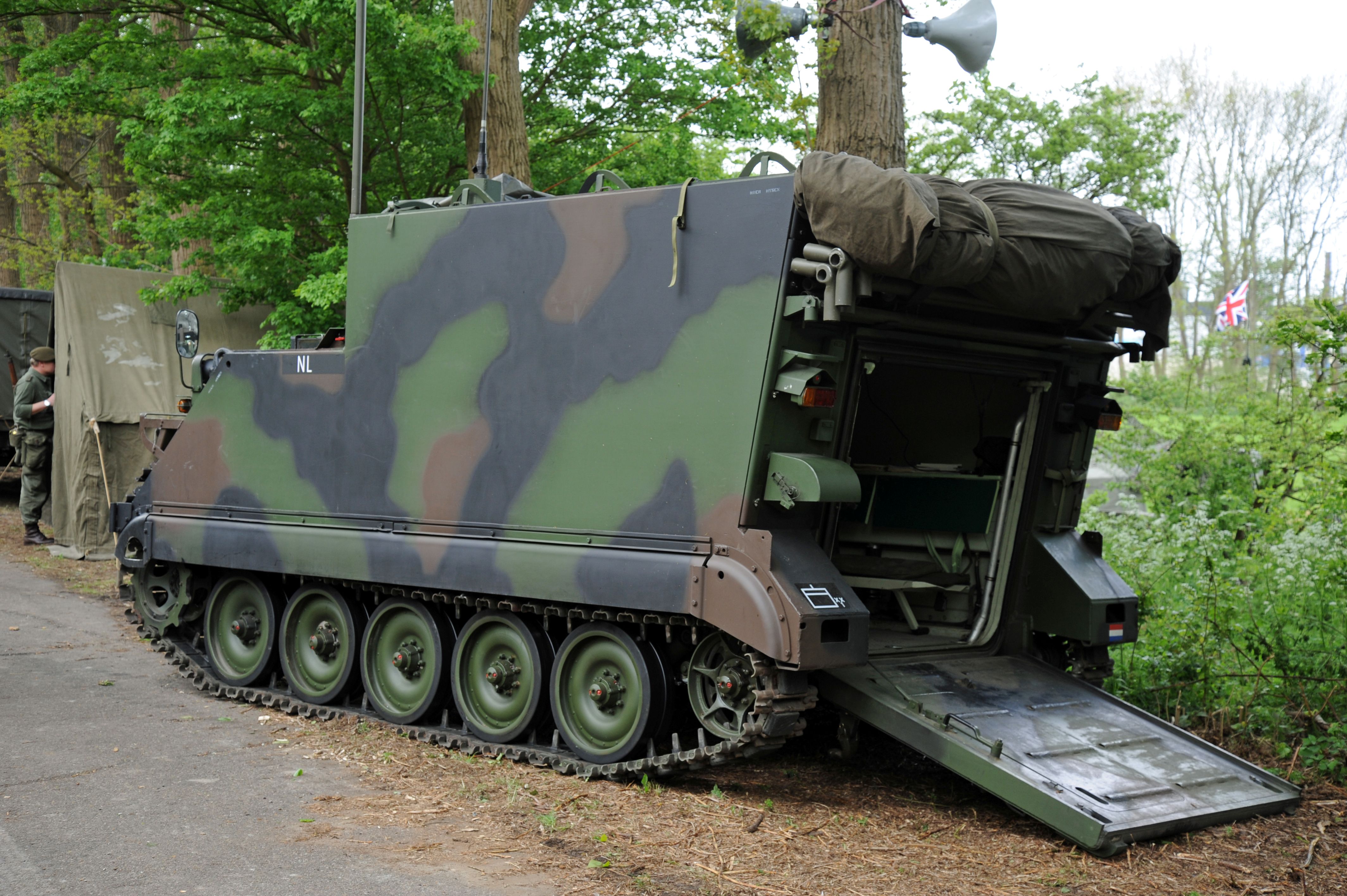

M577A1 met tent.

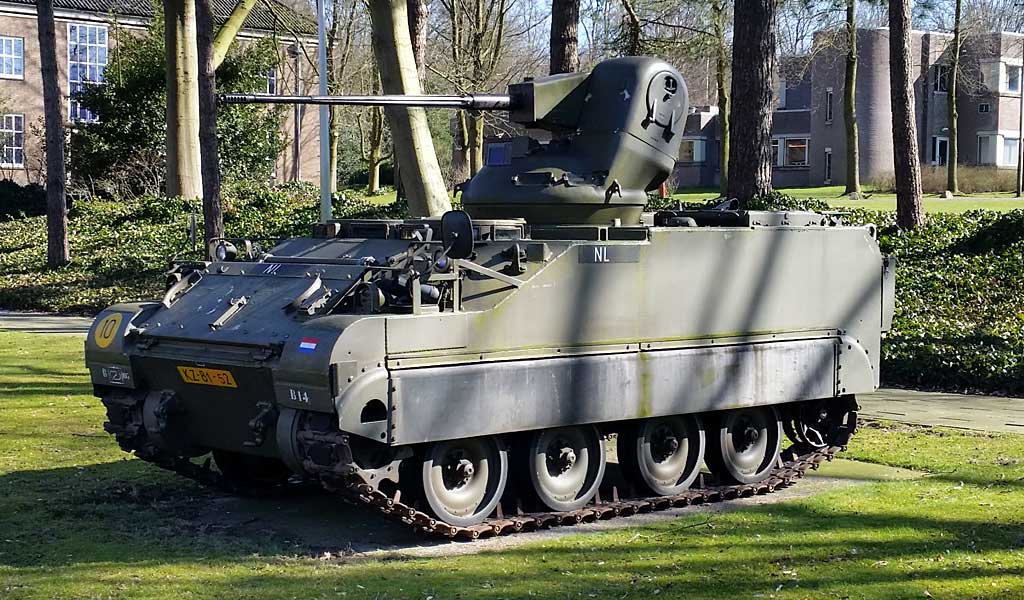

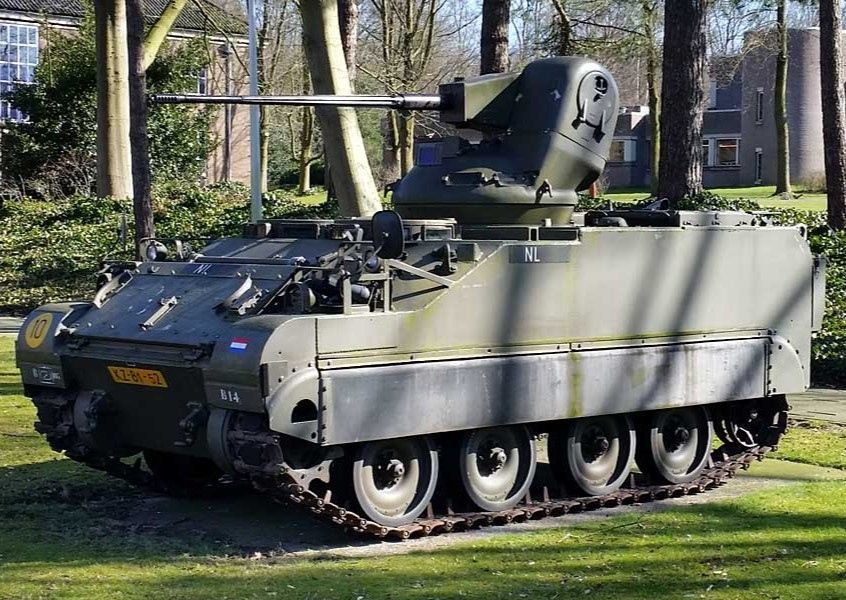

M113 C&V met 25 mm snelvuurkanon.
(In Cavaleriemuseum Amersfoort.)
