Assemblage d'un rack local

Assemblez un rack Quantum dans Control Expert :

Étape

Action

Commentaire

1

Créez un projet dans Control Expert.

Cliquez sur Fichier > Nouveau.

Résultat : La fenêtre Nouveau projet apparaît.

2

Ajoutez un automate (PLC) dans la fenêtre Nouveau projet.

En l'occurrence, double-cliquez sur le module 140 CPU 651 50. ( Nouveau projet > Quantum > 140 CPU 651 50)

3

Dans le Navigateur de projet, double-cliquez sur Bus local.

Cliquez sur Outils > Navigateur de projet > Configuration > Bus local .

Résultat : La fenêtre Bus local s'ouvre et le rack inclut le processeur que vous avez sélectionné.

4

Ajoutez un module d'alimentation au Bus local.

Faites glisser le module vers l'emplacement 1. (Outils > Catalogue matériel > Station Quantum locale > Alimentation > 140 CPS 114 X0)

5

Ajoutez un module de communication d'E/S distantes 140 CRP 312 00 dans un emplacement disponible du rack local.

Faites glisser le module vers l'emplacement 4. (Outils > Catalogue matériel > Station Quantum locale > Communication > 140 CRP 312 00)

6

Utilisez la même méthode pour ajouter un module de communication d'E/S distribuées 140 NOC 780 00 au bus local.

Faites glisser le module vers l'emplacement 5. (Outils > Catalogue matériel > Station Quantum locale > Communication > 140 NOC 780 00)

7

Double-cliquez sur un emplacement vide pour ajouter des modules au bus local .

Cette étape est facultative, mais vous pouvez assurer la transparence Ethernet entre le réseau d'équipements et le réseau de contrôle en ajoutant un module de communication de commande 140 NOC 781 00 au rack local.

8

Enregistrez le fichier.

Cliquez sur Fichier > Enregistrer.

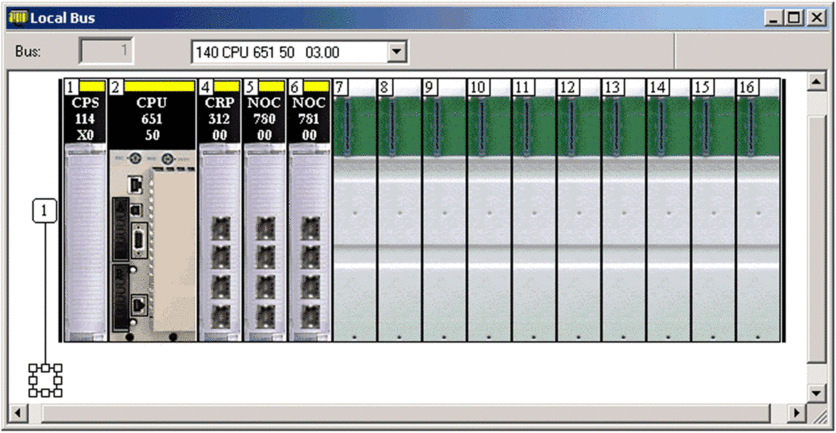

Le rack local dans la configuration Control Expert doit se présenter comme suit :

Notez que le bus local contient les modules suivants :

  • Alimentation (140 CPS 114 •0)

  • UC (140 CPU 651 50)

  • Module de communication d'E/S distantes (140 CRP 312 00)

  • Module de communication d'E/S distribuées (140 NOC 780 00)

  • Module de communication de commande (140 NOC 781 00)

Paramètres du rack

Double-cliquez sur le module 140 CRP 312 00 dans la fenêtre Bus local pour accéder aux paramètres de configuration du rack local :

NOTE : Vous pouvez accepter l'adresse IP attribuée automatiquement ou bien modifier celle figurant dans l'onglet Configuration IP de Control Expert.

Considérations relatives aux racks

Rappel :

  • Les commandes Copier/Couper/Coller ne sont pas disponibles pour le module 140CRP31200.

  • Vous pouvez couper ou copier d'autres équipements du rack local ou de la station et les coller dans un autre rack de type similaire. Vous pouvez réaliser ces actions (couper, copier, coller) uniquement si vous restez dans le même éditeur d'équipements. Vous ne pouvez pas déplacer des objets du rack local vers la station ni inversement.

  • Le numéro du premier emplacement d'un rack est 1. Par conséquent, dans un rack à 4 emplacements, les numéros d'emplacement sont 1, 2, 3, 4.

NOTE : Si vous utilisez une CPU d'entrée de gamme (140 CPU 6• 1••) (2 Mo ou moins), vous ne pouvez installer que 31 stations d'E/S distantes au maximum. Parmi ces 31 stations, vous ne pouvez installer qu'un maximum de 16 stations d'E/S distantes BMXCRA312•0. Si vous utilisez une CPU haut de gamme (140 CPU 6•• ••) (4 Mo ou plus), vous pouvez installer jusqu'à 31 stations d'E/S distantes BMXCRA312•0 ou 140CRA31200.
