Accès à l'onglet de configuration IP

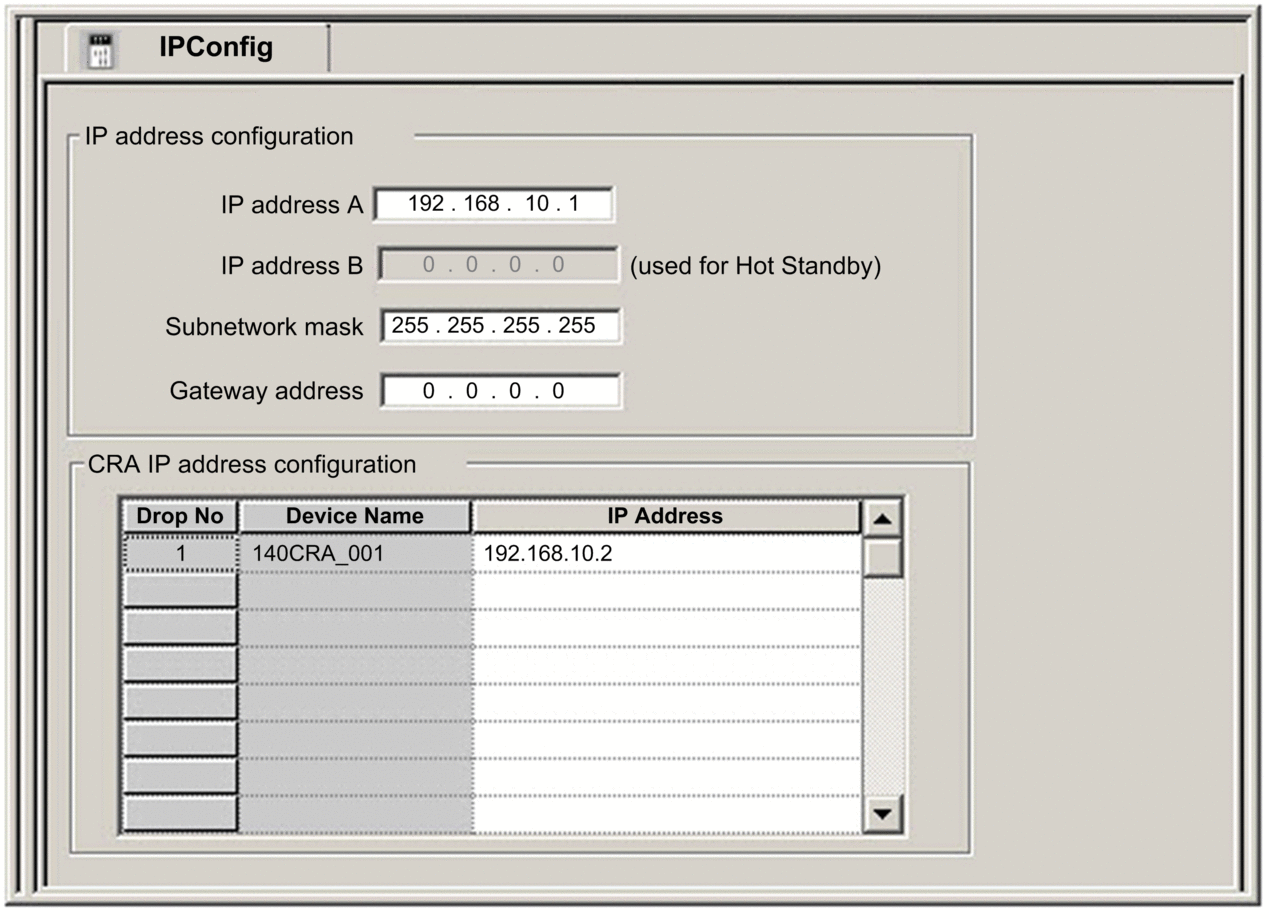

Les paramètres de configuration IP Control Expert s'appliquent au module de tête 140CRP31200 du rack local. Pour accéder à l'onglet Configuration IP, double-cliquez sur le module 140CRP31200 :
Paramètres de configuration IP
Configurez les paramètres IP du module de tête 140CRP31200 dans le champ Configuration adresse IP de l'onglet Configuration IP :
Paramètre |
Description |
Valeur par défaut |
|---|---|---|
Adresse IP A |
L'adresse correspond au module 140CRP31200. |
192.168.10.1 |
Adresse IP B |
Cette adresse est utilisée pour les configurations à redondance d'UC (Hot Standby). NOTE : Si vous modifiez l'adresse IP A, le système
peut recalculer toutes les adresses IP (y compris celles des stations
d'E/S) afin de conserver tous les équipements dans le même
sous-réseau.
|
Adresse IP A + 1 |
Masque de sous-réseau |
Ce masque de bits identifie ou détermine les bits d'adresse IP qui correspondent à l'adresse réseau et la portion de sous-réseau de l'adresse. (Cette valeur peut être modifiée par toute autre valeur valide du sous-réseau.) |
255.255.0.0 |
Adresse de la passerelle |
Adresse IP de la passerelle par défaut à laquelle les messages d'autres réseaux sont transmis. |
0.0.0.0 (si elle n'est pas utilisée) |
Configurez les paramètres IP du module adaptateur (sur la station distante) dans le champ Configuration de l'adresse IP CRA de l'onglet Configuration IP :
Paramètre |
Description |
Valeur par défaut |
|---|---|---|
Station n° |
numéro de station d'E/S |
— |
Nom de l'équipement |
nom de l'équipement (adaptateur 140CRA31200 ou BMXCRA312•0) |
— |
Adresse IP |
Lorsqu'une station d'E/S distantes Ethernet est ajoutée, une adresse IP est automatiquement attribuée au module adaptateur. (Vous pouvez modifier cette adresse IP dans la colonne Adresse IP, mais nous vous recommandons d'accepter l'adresse IP attribuée automatiquement.) |
— |
