A propos de RSTP
Utilisez RSTP pour concevoir un réseau avec un câblage redondant de sorte que les communications d'E/S distantes trouvent automatiquement un chemin de substitution en cas d'interruption des communications (par exemple, en cas de coupure d'un câble ou si un équipement cesse de fonctionner). Cette méthode ne nécessite pas d'activer ou de désactiver manuellement les chemins de communication.
La modification de ces paramètres peut avoir une incidence sur les diagnostics de sous-anneau, le déterminisme des E/S et les temps de récupération réseau.
Accès à l'onglet RSTP
Vous pouvez accéder aux paramètres RSTP de Control Expert en double-cliquant sur ces modules sur l'écran du rack Control Expert :
Module de tête sur le rack local (140CRP31200)
Module adaptateur sur la station distante (140CRA31200 ou BMXCRA312•0)

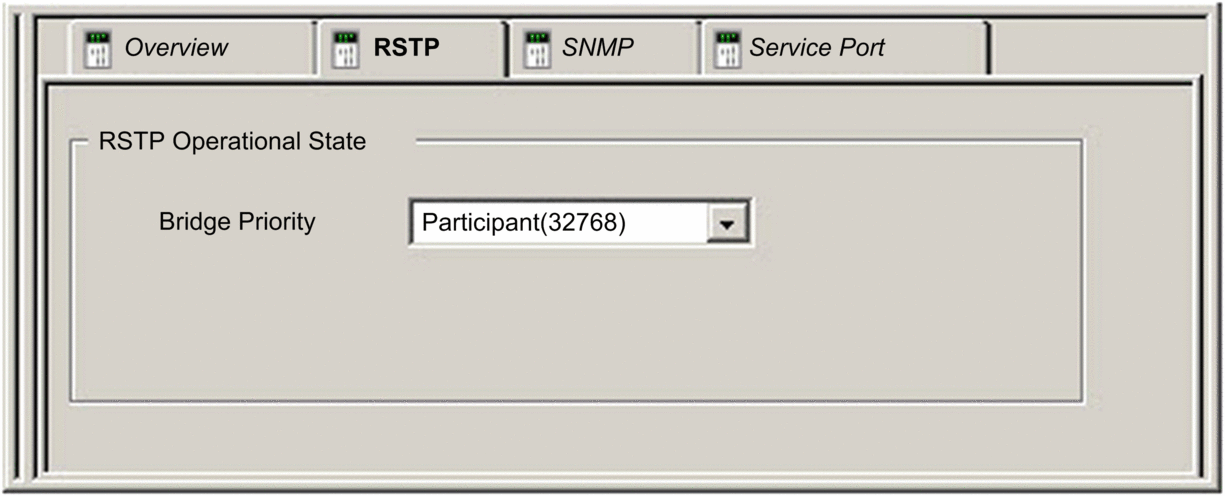

L'onglet RSTP apparaît :

Paramètres
Le tableau ci-après indique les paramètres Priorité de pont de l'état opérationnel RSTP, dans l'onglet RSTP de Control Expert :
Priorité de pont |
Valeur |
140CRP31200 |
Module adaptateur |
---|---|---|---|
Racine |
0 |
par défaut |
— |
Racine de sauvegarde |
4096 |
pour les systèmes Hot Standby (automatique) |
— |
Participant |
32768 |
— |
par défaut |
REMARQUE : Dans les systèmes Hot Standby, la priorité de pont RSTP est appliquée au module 140CRP31200 du rack A. |
