Procédure

Dans la section précédente, vous avez ajouté un module 140CRP31200 au rack local dans un projet Control Expert. Le module de tête d'E/S distantes 140CRP31200 prend en charge la communication avec un rack d'E/S distantes Ethernet.

Lorsque vous insérez un module 140CRP31200 dans le rack local, Control Expert crée automatiquement un bus EIO qui offre les mêmes fonctionnalités qu'un bus d'E/S distantes S908.

Dans ce Bus EIO, vous pouvez sélectionner une station Quantum ou Modicon X80.

Dans une station Modicon X80, le module adaptateur BMXCRA31200 est inséré par défaut. Il ne prend en charge que les modules numériques et analogiques standard. Insérez un module BMXCRA31210 à partir du champ Communicateur de fin de station d'E/S si vous avez besoin d'autres fonctionnalités, telles que :

NOTE : Si vous utilisez une CPU d'entrée de gamme (140 CPU 6• 1••) (2 Mo ou moins), vous ne pouvez installer que 31 stations d'E/S distantes au maximum. Parmi ces 31 stations, vous ne pouvez installer qu'un maximum de 16 stations d'E/S distantes BMXCRA312•0. Si vous utilisez une CPU haut de gamme (140 CPU 6•• ••) (4 Mo ou plus), vous pouvez installer jusqu'à 31 stations d'E/S distantes BMXCRA312•0 ou 140CRA31200.

Pour configurer un rack distant (Bus EIO) contenant un module adaptateur 140CRA31200 ou BMXCRA312•0 à l'emplacement 1, procédez comme suit :

Étape

Action

Commentaire

1

Dans le Navigateur de projet, double-cliquez sur le bus EIO pour afficher la station (vide).

(Outils > Navigateur de projet > Vue structurelle > Projet > Configuration > Bus EIO)

2

Dans la fenêtre Bus EIO, double-cliquez sur le connecteur de liaison carré pour accéder aux racks disponibles.

La fenêtre Nouvel équipement apparaît.

3

Sélectionnez un rack pour une station d'E/S Ethernet Quantum ou Ethernet Modicon X80.

NOTE : si vous sélectionnez une station Modicon X80, choisissez également un module adaptateur BMXCRA31200 ou BMXCRA31210 dans le champ Communicateur de fin de station d'E/S de la fenêtre Nouvel équipement.

Cet exemple utilise le rack 140 XBP 004 00 à 4 emplacements : Nouvel équipement > Référence > Station EIO Quantum > Rack > 140 XBP 004 00. Sélectionnez l'équipement et cliquez sur OK .

4

Double-cliquez sur un emplacement vide pour ajouter des modules au Bus EIO .

Pour cet exemple, cette étape est facultative.

5

Enregistrez le fichier.

Cliquez sur Fichier > Enregistrer.

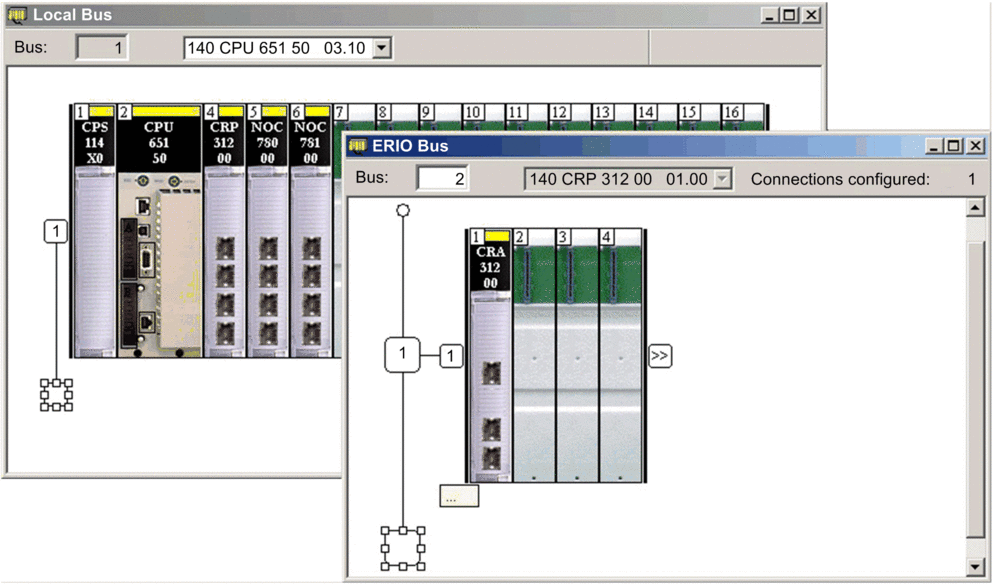

La configuration Control Expert comprend désormais la fenêtre du rack distant (Bus EIO). Comme la station d'E/S distantes Ethernet requiert un module pour communiquer avec le rack local, Control Expert ajoute automatiquement un module adaptateur à l'emplacement 1.

Paramètres du rack

Le module adaptateur est maintenant installé en tant que module adaptateur des communications de votre station d'E/S distantes Ethernet. Double-cliquez dessus pour afficher ses onglets de configuration :

Remarques relatives aux racks

Notez les points suivants :

  • Vous pouvez insérer deux racks dans une station d'E/S distantes Ethernet Modicon X80 avec un module BMXCRA31210. Vous ne pouvez insérer qu'un seul rack avec un module 140CRA31200.

  • Control Expert insère automatiquement des modules adaptateurs BMXCRA312•0 dans l'emplacement 0. Vous ne pouvez pas supprimer ou déplacer ces modules.

  • Le numéro du premier emplacement dans un rack Quantum est 1. Le numéro du premier emplacement dans un rack Modicon X80 est 0. Par conséquent, les quatre emplacements d'un rack Quantum sont numérotés 1, 2, 3 et 4, tandis que ceux d'un rack Modicon X80 sont numérotés 0, 1, 2 et 3.

  • Vous pouvez couper ou copier d'autres équipements de la station distante et les coller dans un autre rack de type similaire. Vous pouvez réaliser ces actions (couper, copier, coller) uniquement si vous restez dans le même éditeur d'équipements. Vous ne pouvez pas déplacer des objets du rack local vers la station ni inversement.
