Introduction

Lorsque vous connectez le rack local M580 à une ou plusieurs stations RIO dans un système M580, vous établissez l'anneau principal RIO.

Voici les composants physiques disponibles pour un anneau principal RIO :

• rack local : le rack local M580 contient la CPU et une alimentation. Il est constitué d'un rack principal, et parfois d'un rack étendu (facultatif).

• RIO stations: les stations RIO sont des racks M580 qui comprennent des modules d'E/S connectés à un réseau RIO Ethernet . Elles sont gérées par un module adaptateur RIO Ethernet. Une station peut contenir un rack unique ou un rack principal associé à un rack étendu (facultatif).

• modules de sélection d'options de réseau BMENOS0300

Un système M580 classique permet en outre d'effectuer les tâches suivantes :

• Connectez les sous-anneaux d'E/S distantes à l'anneau principal via des modules BMENOS0300.

• Instaurer la transparence entre le réseau RIO et le réseau de contrôle par le biais d'un module de réseau de contrôle BMENOC0321 sur le rack local.

Rack local

Dans l'anneau principal d'un système M580 type, un rack local contient la CPU, une alimentation et au maximum six modules de communication Ethernet, parmi lesquels au plus trois modules BMENOC0301/BMENOC0311 et modules de sélection d'options réseau BMENOS0300et au maximum deux modules de réseau de contrôle BMENOC0321.

Un rack local est composé d'un rack principal et d'au maximum sept racks étendus complets (jusqu'à 14 demi-racks Premium), selon la CPU utilisée. Le rack principal est obligatoire dans l'architecture M580 ; les racks étendus sont facultatifs et, lorsqu'ils sont présents, ils font partie du rack local.

La figure suivante représente un rack local principal M580 avec un rack local étendu :

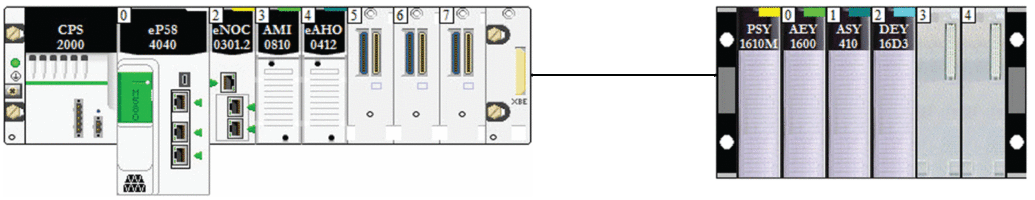

• Le rack local principal peut être installé dans une embase BMEXBP••00 Ethernet ou X Bus BMXXBP••00 (PV:02 ou ultérieure).

• Les racks locaux étendus sont soit des embases X Bus BMXXBP••00, soit, pour des E/S Premium, des embases TSXRKY•EX.

Compatibilité des modules et des embases :

• Vous pouvez installer des modules d'E/S Modicon X80 sur des embases X Bus BMEXBP••00 Ethernet ou BMXXBP0•00.

• Vous pouvez installer des modules Modicon eX80 (exemple : PMESWT0100 et BMEAH•0•12) sur les embases BMEXBP••00 Ethernet uniquement.

• Vous pouvez installer des modules Modicon eX80 et Modicon X80 sur des embases BMEXBP••02, lesquelles prennent en charge les communications Ethernet et X Bus.

• Vous ne pouvez installer des modules d'E/S Premium que sur des embases Premium TSXRKY•EX.

Compatibilité des embases :

Les embases BMEXBP••0• fournissent également des connexions X Bus et sont donc compatibles avec les modules Modicon X80 pris en charge par le système M580. BMXXPB••00 Les embases X Bus, quant à elles, ne disposent pas des connexions nécessaires pour prendre en charge les modules eX80.

1 Connecteur Ethernet

2 Connecteur X Bus

Stations RIO

Une station RIO est connectée à un anneau RIO. Elle comprend un ou deux racks de modules d'E/S (e)X80 et/ou de modules tiers. Une station RIO est connectée à l'anneau de chaînage auquel appartient le réseau RIO Ethernet. Chaque station distante contient un module adaptateur EIO (e)X80 BM•CRA312•0. Chaque rack d'une station distante a son propre module d'alimentation.

Les stations RIO assurent une communication déterministe sur l'anneau principal et les sous-anneaux RIO de sorte que les modules RIO se synchronisent avec les tâches CPU (MAST, FAST, AUX0, AUX1) alors que les équipements distribués ne sont pas déterministes.

Des modules adaptateurs EIO eX80 distants sont disponibles en tant que communicateurs Ethernet (BME) et X Bus (BMX). Si vous prévoyez d'utiliser des modules d'E/S X80 qui requièrent Ethernet, choisissez un module adaptateur EIO X80 de type BME. Si vos E/S X80 utilisent la connexion X Bus uniquement pour les communications de l'embase, vous pouvez utiliser un module adaptateur X80 EIO de type BMX ou un module adaptateur X80 EIO de type BME.

Les stations RIO sont connectées à l'anneau principal au moyen d'un câble cuivre raccordé à la CPU avec service de scrutation d'E/S Ethernet sur le rack local ou à une autre station RIO (laquelle peut être connectée à une autre station RIO ou à la CPU).

Une station RIO comprend un rack distant principal et un rack distant étendu en option, selon le module adaptateur EIO (e)X80 présent au sein de la station RIO :

• Lorsque vous installez un module adaptateur EIO standard (e)X80 BM•CRA31200, les racks distants étendus ne sont pas pris en charge.

• Lorsque vous installez un module adaptateur EIO performances (e)X80 BM•CRA31210, un rack distant étendu est pris en charge.

Le module adaptateur est installé dans l'emplacement 0 (juste à droite du module d'alimentation) dans le rack principal de la station.

Un réseau M580 peut prendre en charge jusqu'à 31 stations RIO.

L'illustration ci-dessous montre une station RIO (avec un rack étendu distant) connectée à un rack local (avec un rack étendu local) :

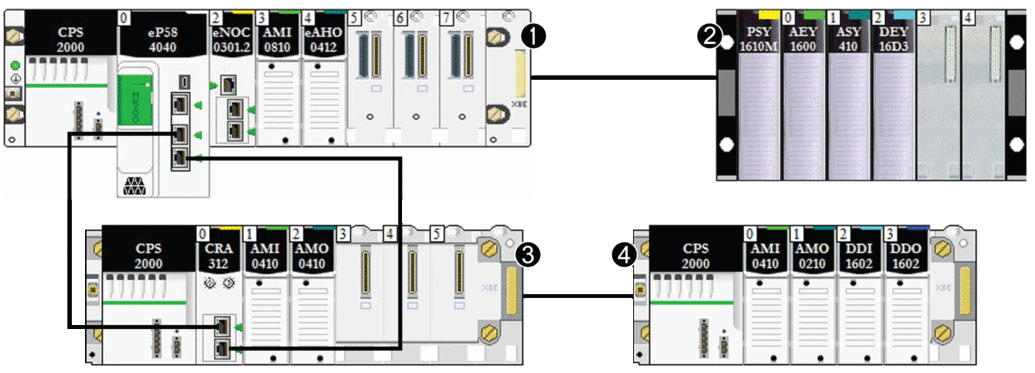

1 rack principal local

2 rack étendu local

3 rack principal distant

4 rack étendu distant

Modules de sélection d'options de réseau

Installé sur un réseau M580, le module de sélection d'options de réseau BMENOS0300 permet de connecter des sous-anneaux RIO et DIO et des nuages DIO à l'anneau principal RIO. Considérez-le comme un module de communication lorsque vous calculez le nombre maximal de modules de communication autorisés sur un rack local.

Le module BMENOS0300 peut servir à :

• réduire les coûts du système en connectant des sous-anneaux BMENOS0300 et RIO au réseau d'E/S DIO à l'aide d'un module Ethernet (au lieu d'un commutateur double anneau) et en connectant des équipements distribués au réseau (sans utiliser un BMENOC0301/BMENOC0311) ;

• activer la récupération RSTP pour les équipements et les câbles sur les sous-anneaux RIO et DIO.

• isoler les sous-anneaux RIO et DIO les uns des autres et de l'anneau principal pour améliorer la fiabilité du système.

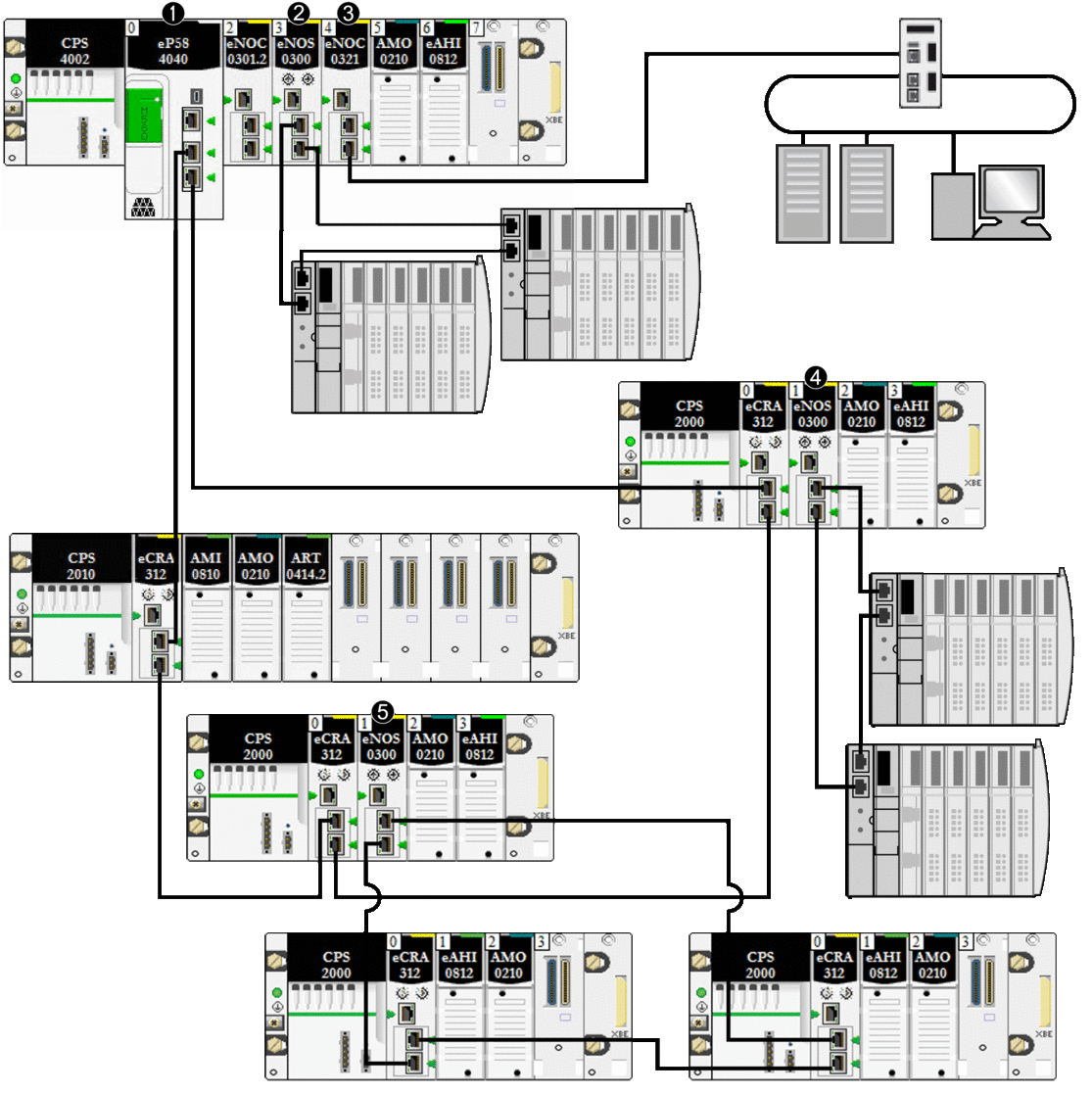

La figure suivante représente un réseau d'équipements simple, dans lequel un module de sélection d'options de réseau BMENOS0300 est installé sur le rack local et sur l'une des stations RIO. Les modules BMENOS0300 permettent de connecter les sous-anneaux DIO à l'anneau principal RIO :

1 Une CPU avec service de scrutation d'E/S Ethernet sur le rack local est connectée à l'anneau principal.

2 Un module BMENOS0300 du rack local connecte un sous-anneau DIO à l'anneau principal.

3 Un module BMENOC0321 sur le rack local assure la transparence entre le réseau d'équipements et le réseau de contrôle.

4 Un module BMENOS0300 d'une station RIO connecte un sous-anneau DIO à l'anneau principal RIO.

5 Un module BMENOS0300 d'une station RIO connecte un sous-anneau RIO à l'anneau principal RIO.

Voici les différences entre les modules BMENOS0300 et BMENOC0301/BMENOC0311 :

Modules convertisseurs fibre optique

Vous pouvez installer un module convertisseur fibre optique BMX NRP 020• sur un rack Modicon X80 et des stations Modicon X80 Ethernet RIO pour convertir le câble cuivre à la fibre sur des distances supérieures à 100 m.

Equipements distribués

Dans un système M580, les équipements distribués peuvent communiquer avec un réseau M580 Ethernet RIO ou être isolés du réseau :

• Intégration d'équipements distribués dans un réseau Ethernet RIO : Les équipements distribués sont connectés à l'anneau principal RIO via le port de service d'une CPU, un module de communication Ethernet ou un module adaptateur BM•CRA31210 (e)X80 EIO situé sur l'anneau principal ou un sous-anneau. (La charge maximale que le réseau peut traiter via la connexion au module BM•CRA31210 est égale à 5 Mbits/s.) Certains types d'équipements distribués disposant de deux ports Ethernet et prenant en charge le protocole RSTP peuvent être connectés à l'anneau principal en tant que sous-anneau DIO . De nombreux types d'équipements distribués peuvent être connectés en tant que nuages DIO.

  NOTE : Reportez-vous à la section relative aux nuages DIO pour savoir comment connecter des nuages DIO au réseau d'équipements.

  Un module de communication Ethernet BMENOC0301/11 scrute les réseaux DIO du réseau d'équipements M580 lorsque sa connexion à l'embase Ethernet est activée, ce qui lui permet de communiquer avec la CPU. Une fois la connexion de l'embase Ethernet activée, le module BMENOC0301/BMENOC0311 est relié au port réseau de la CPU, permettant ainsi à l'un ou l'autre des équipements de gérer les équipements distribués.

  Vous pouvez en outre connecter un équipement distribué faisant partie d'un réseau d'E/S distribuées, en tant que réseau d'E/S distribuées étendu dans un système M580. Connectez un module BMENOC0301/BMENOC0311 au réseau existant d'E/S distribuées, ainsi qu'au port étendu d'un module BMENOC0321 de sorte que les équipements distribués puissent communiquer avec le réseau de contrôle M580.

• Isolement des équipements distribués d'un réseau RIO Ethernet : Les équipements distribués dans les nuages DIO peuvent être gérés par une CPU (indépendante de tout réseau RIO), par un module BMENOC0301/BMENOC0311 ou par un module BMENOS0300 dont la connexion à l'embase Ethernet est désactivée, empêchant ainsi la communication entre le nuage DIO et le réseau RIO. Ces nuages DIO peuvent contenir des équipements tels que des variateurs de moteur TeSys T, des îlots d'équipements STB, des équipements SCADA et IHM et des PC. Si vous utilisez un équipement muni de deux ports Ethernet et prenant en charge le protocole RSTP, vous pouvez le connecter dans une topologie en étoile ou une boucle de chaînage. Dans ce cas, l'équipement distribué est isolé et ne fait pas partie du réseau RIO Ethernet (que ce soit de manière physique ou logique).

  Vous pouvez en outre connecter un équipement distribué faisant partie d'un réseau d'E/S distribuées au réseau de contrôle M580 (mais en aucun cas au réseau d'équipements M580). Pour connecter un réseau d'E/S distribuées indépendant, connectez un module BMENOC0301/BMENOC0311 (port de l'embase Ethernet déconnecté) au réseau d'E/S distribuées existant ainsi qu'un module BMENOC0321. Les équipements distribués ne font pas physiquement ou logiquement partie du réseau d'équipements, mais ils communiquent avec le réseau de contrôle M580.

Les équipements distribués peuvent être connectés au réseau M580 via la CPU, un module BMENOC0301/BMENOC0311 ou des modules BMENOS0300 sur le rack local. Vous pouvez aussi les connecter au port de service d'un module adaptateur EIO performances X80 BM•CRA31210. Les équipements distribués ne peuvent pas être connectés directement à l'anneau principal RIO. Pour utiliser un commutateur double anneau (DRS) afin de connecter des équipements distribués au réseau M580, reportez-vous à la documentation M580 - Guide de planification du système pour topologies complexes.

Exemple : les îlots Advantys STB sont utilisés comme équipements distribués dans ce document. Lorsqu'un îlot STB est utilisé avec un module d'interface réseau (NIM) EtherNet/IP STB NIP 2311, il peut être connecté directement à un port Ethernet d'un module de communication BMENOC0301/BMENOC0311, au port de service d'un module adaptateur EIO BM•CRA312•0eX80, un module de sélection d'options de réseau BMENOS0300, ou au port de service d'une CPU M580 dans une boucle de chaînage. Le module NIM STB NIP 2311 est muni de deux ports Ethernet et prend en charge le protocole RSTP. Il peut donc fonctionner comme un anneau connecté aux deux ports Ethernet d'un module de communication :.

1 STBNIP2311 NIM

2 STBPDT3100 (module de distribution d'alimentation 24 VCC)

3 STBDDI3230 24 VCC (module d'entrée numérique à 2 voies)

4 STBDDO3200 24 VCC (module de sortie numérique à 2 voies)

5 STBDDI3420 24 VCC (module d'entrée numérique à 4 voies)

6 STBDDO3410 24 VCC (module de sortie numérique à 4 voies)

7 STBDDI3610 24 VCC (module d'entrée numérique à 6 voies)

8 STBDDO3600 24 VCC (module de sortie numérique à 6 voies)

9 STBAVI1270 +/-10 VCC (module d'entrée analogique à 2 voies)

10 STBAVO1250 +/-10 VCC (module de sortie analogique à 2 voies)

11 STBXMP1100 (plaque de terminaison de bus d'îlot)

Nuages DIO

Un nuage DIO contient des équipements distribués qui peuvent prendre en charge le protocole RSTP. Les nuages DIO nécessitent uniquement une connexion en fil de cuivre (sans anneau). Vous pouvez les connecter directement à l'un des éléments suivants :

• Module de sélection d'options de réseau BMENOS0300

• Module de communication Ethernet BMENOC0301/BMENOC0311

• Port de service de la CPU

• Port de service d'un module adaptateur EIO eX80 BM•CRA312•0 sur une station RIO

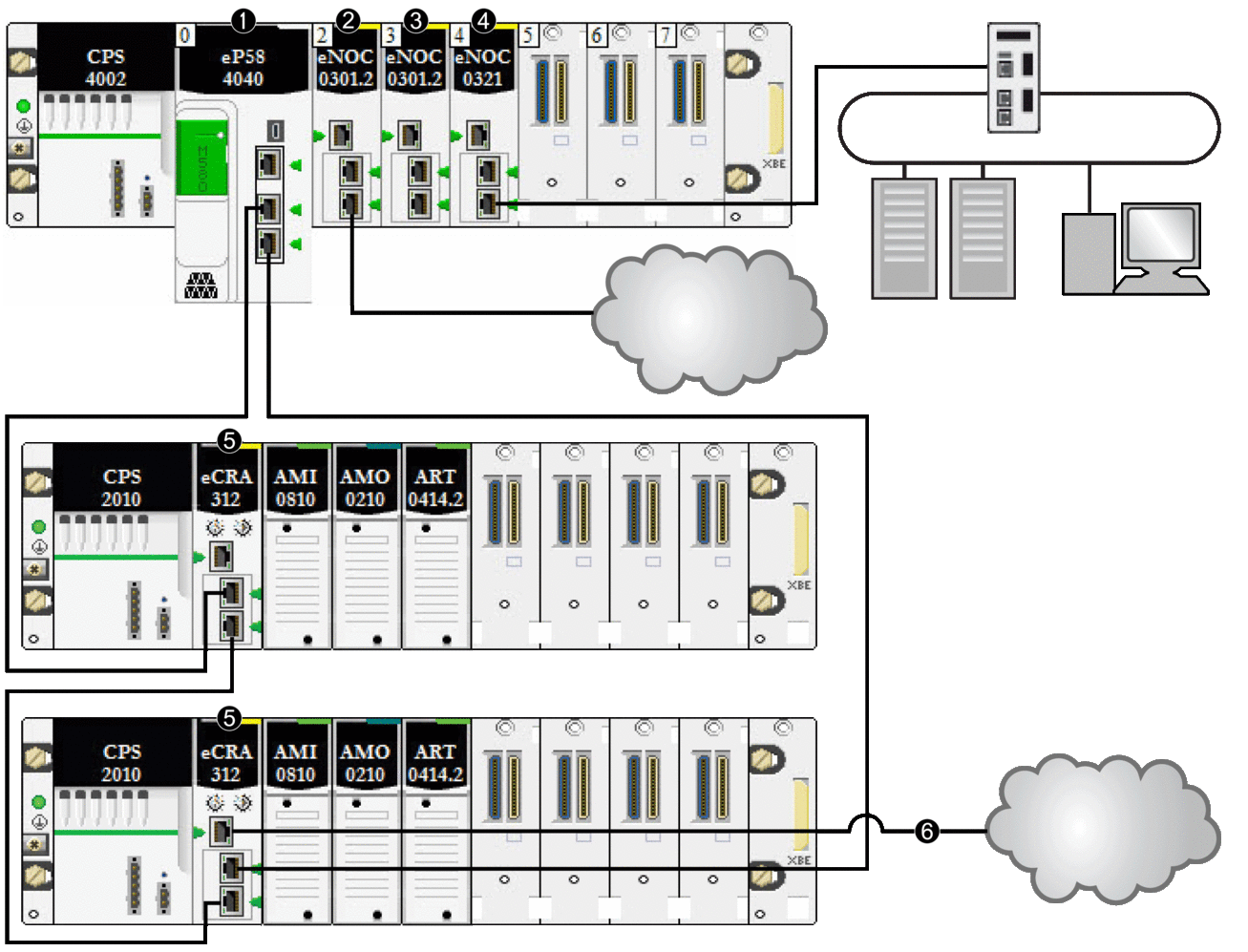

Les équipements distribués d'un nuage DIO communiquent avec le réseau M580 en se connectant à l'anneau principal :

1 Une CPU du rack principal exécute le service de scrutation d'E/S Ethernet.

2 Un nuage DIO est connecté à un module de communication Ethernet BMENOC0301/11 (connexion d'embase Ethernet désactivée).

3 Un module de communication Ethernet BMENOC0301/BMENOC0311 (connexion d'embase Ethernet activée) gère les équipements distribués sur le réseau d'équipements.

4 Un module BMENOC0321 sur le rack local assure la transparence entre le réseau d'équipements et le réseau de contrôle.

5 Un module adaptateur EIO performances X80 connecte une station RIO à l'anneau principal.

6 Un nuage DIO est connecté à un module adaptateur EIO performances X80 BM•CRA31210.

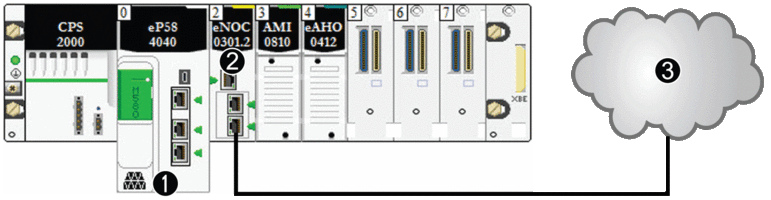

Lorsqu'un nuage DIO est connecté directement à un module BMENOC0301/BMENOC0311 ou BMENOS0300 (avec port de l'embase Ethernet désactivé), les équipements distribués sont isolés du réseau RIO, car aucune communication n'est établie avec le service de scrutation d'E/S CPU Ethernet :

1 CPU avec service de scrutation DIO

2 Module de communication Ethernet BMENOC0301/BMENOC0311 (connexion d'embase Ethernet désactivée)

3 Nuage DIO isolé

Réseau d'équipements

Un réseau d'équipements est un réseau d'E/S distantes Ethernet permettant d'installer des équipements distribués avec des modules d'E/S distantes.

Dans ce type de réseau, le trafic RIO est prioritaire. Il est donc acheminé avant le trafic DIO, assurant des échanges RIO déterministes.

Le réseau d'équipements contient un rack local, des stations d'E/S distantes (RIO), des équipements distribués, des modules de sélection d'options de réseau, des équipements de classe adaptateur, etc. Les équipements connectés à ce réseau suivent certaines règles pour assurer le déterminisme des E/S distantes. La section relative au temps de réponse de l'application donne des informations sur le déterminisme.

Réseau de contrôle

Un réseau de contrôle est un réseau Ethernet qui contient des PAC, des systèmes SCADA, un serveur NTP, des PC, un système AMS, des commutateurs, etc. Deux types de topologies sont pris en charge :

• Plate : Tous les équipements de ce réseau appartiennent au même sous-réseau.

• A 2 niveaux : Le réseau est divisé en un réseau d'exploitation et un réseau intercontrôleur. Ces deux réseaux peuvent être indépendants physiquement, mais ils sont généralement reliés par un dispositif de routage.

Le module de réseau de contrôle BMENOC0321 est installé sur le rack local d'un système M580. Le module fournit les interfaces permettant la communication avec un réseau de contrôle et des applications client sur un réseau d'E/S distantes Ethernet.

Le rôle principal du module BMENOC0321 est d'assurer la transparence entre le réseau de contrôle, le réseau d'équipements et un réseau étendu d'E/S distribuées, tout en préservant le déterminisme du réseau. De plus, le module BMENOC0321 fournit des services de communication avec les applications du PAC exécutées sur le réseau de contrôle.

Vous ne pouvez configurer qu'un module BMENOC0321 sur le rack local. Pour communiquer avec des modules d'un réseau d'équipement M580, vérifiez que les ports de l'embase Ethernet de la CPU, les modules BMENOC0301/BMENOC0311 et le module BMENOC0321 sont activés.

Câbles en cuivre et en fibre optique

Pour plus d'informations sur les types de câble en cuivre et fibre optique, ainsi que sur les distances maximales pour les modules RIO, reportez-vous à la section consacrée à l'installation des câbles dans le document Modicon M580 - Modules d'E/S distantes - Guide d'installation et de configuration.

Calcul du nombre maximal d'équipements dans un anneau RIO principal M580 typique

L'anneau principal d'un système M580 standard prend en charge jusqu'à 32 équipements. Les équipements suivants sont acceptés :

1. un rack local (contenant la CPU, les modules de communication et les modules d'E/S) ;

2. 31 stations RIO au maximum (contenant chacune un module adaptateur EIO BM•CRA312•0) ;
