Introduction

Cette section présente quelques topologies de réseau DIO et RIO courantes basées sur des composants de système standard.

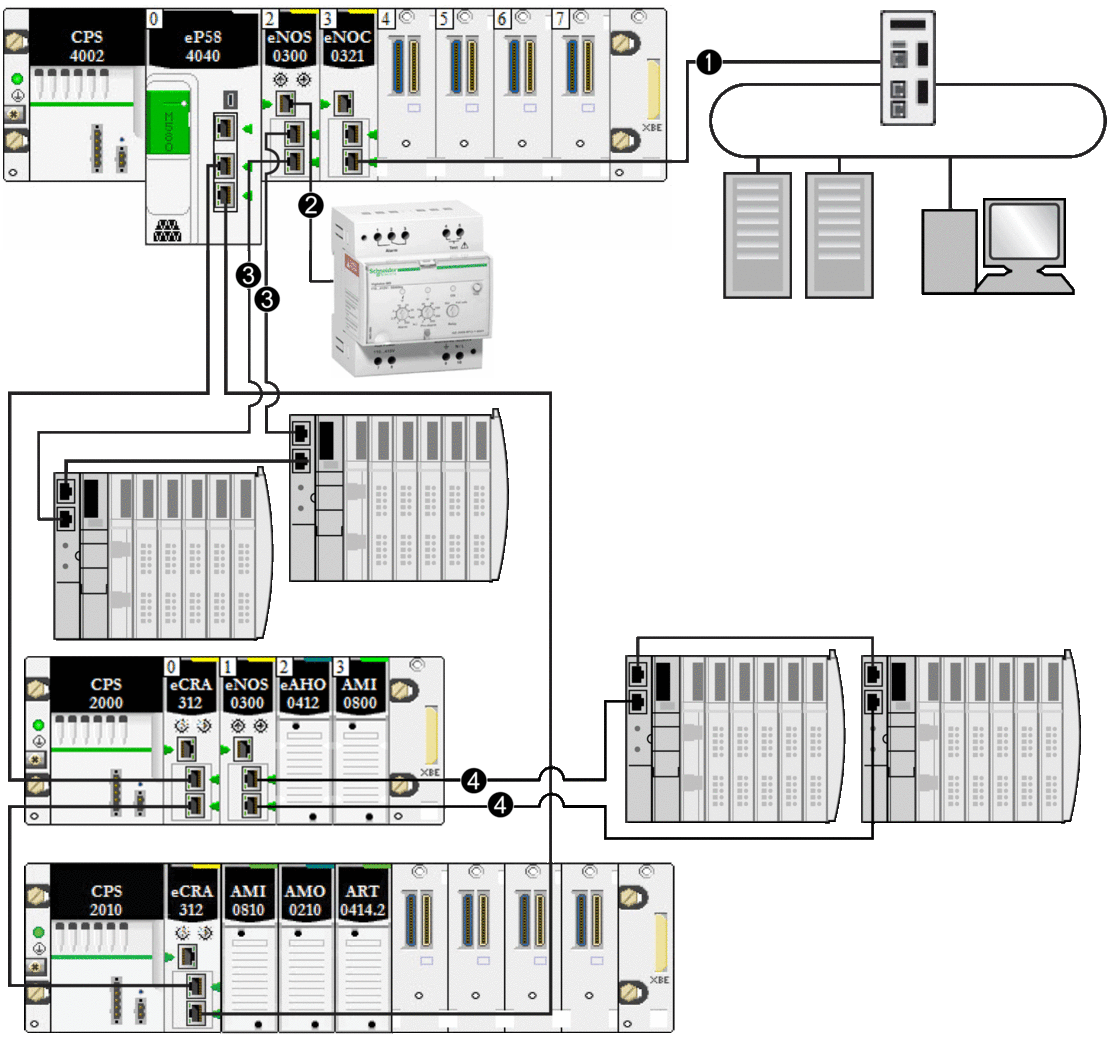

Chaînage DIO et boucle de chaînage DIO

Les modules de sélection d'options de réseau BMENOS0300 prennent en charge les équipements distribués dans la configuration suivante :

1 Un module BMENOC0321 sur le rack local assure la transparence entre le réseau d'équipements et le réseau de contrôle.

2 Un module BMENOS0300 du rack local est connecté à un chaînage DIO.

3 Le même module BMENOS0300 du rack local est connecté à une boucle de chaînage DIO.

4 Un module BMENOS0300 d'une station (e)X80 est connecté à un sous-anneau DIO.

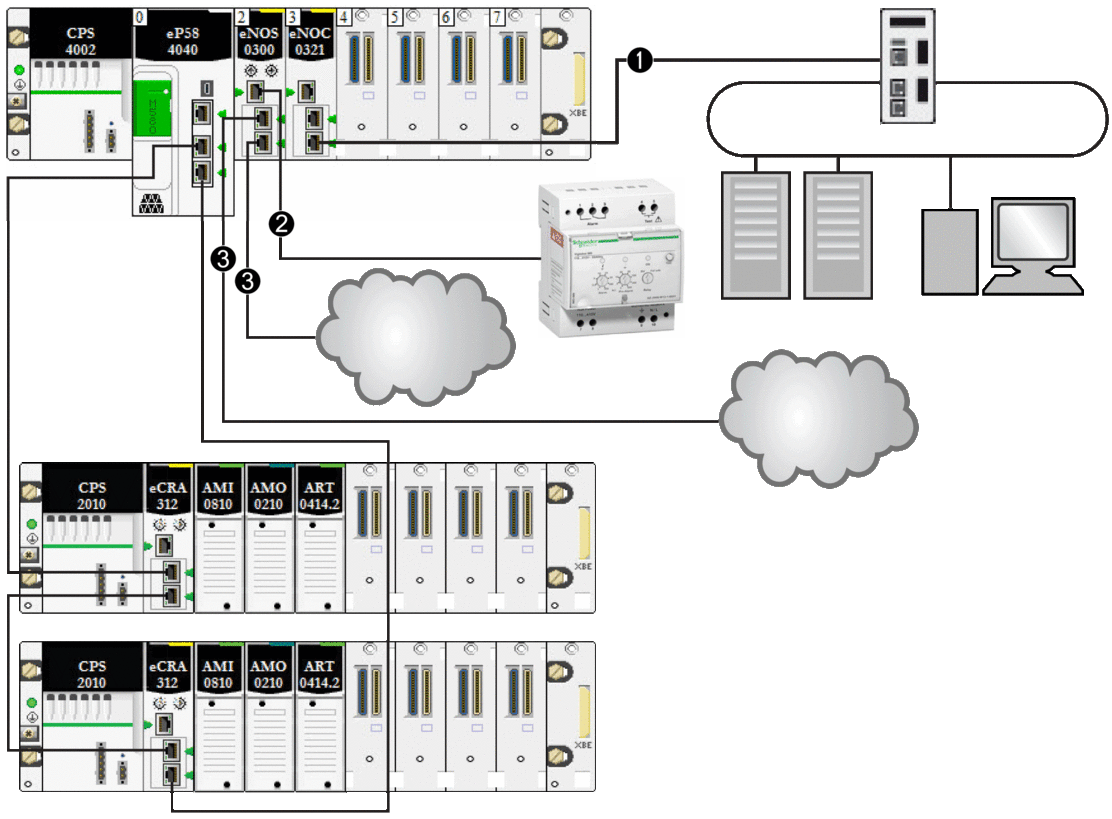

Chaînage DIO et nuages DIO

Les modules de sélection d'options de réseau BMENOS0300 prennent en charge les équipements distribués dans la configuration suivante :

1 Un module BMENOC0321 sur le rack local assure la transparence entre le réseau d'équipements et le réseau de contrôle.

2 Le module BMENOS0300 du rack local est connecté à un chaînage DIO.

3 Le même module BMENOS0300 du rack local est connecté à deux nuages DIO.

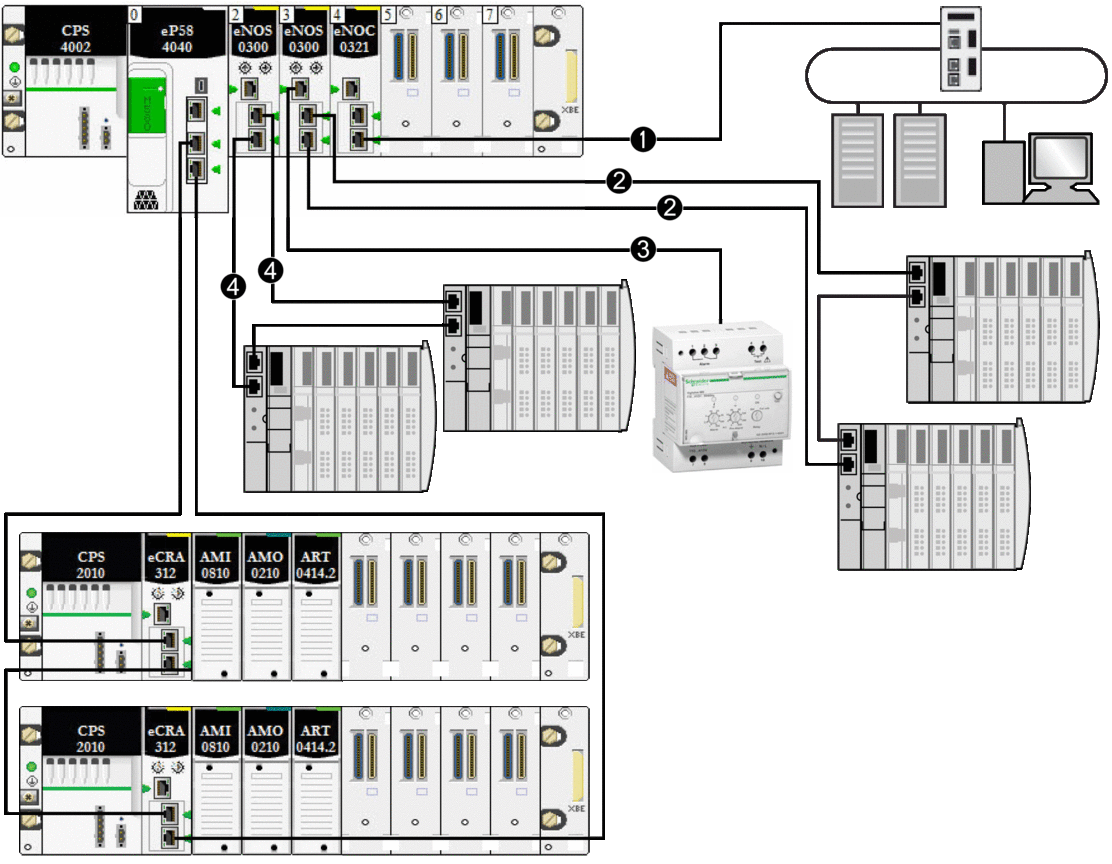

Chaînage DIO et multiples boucles de chaînage DIO

Un module de sélection d'options de réseau BMENOS0300 sur un rack local prend un charge un chaînage DIO et une boucle de chaînage DIO. Un autre module BMENOS0300, appartenant au même rack, prend en charge une autre boucle de chaînage DIO :

1 Un module BMENOC0321 sur le rack local assure la transparence entre le réseau d'équipements et le réseau de contrôle.

2 Le module BMENOS0300 du rack local est connecté à un chaînage DIO.

3 Le même module BMENOS0300 du rack local est connecté à une boucle de chaînage DIO.

4 Un autre module BMENOS0300 du rack local est connecté à une autre boucle de chaînage DIO.

NOTE : Cette architecture n'est valable que pour les systèmes Modicon M580 autonomes. Elle n'est pas prise en charge dans les systèmes de redondance d'UC.
