Introduction

Un système M580 autorise les extensions de racks locaux Premium TSX RKY •EX. L'utilisation de racks Premium dans un système M580 vous permet de préserver le câblage d'une configuration.

Compatibilité des racks Premium :



Rack local principal

Rack d'extension local

Rack distant principal

Rack d'extension distant

TSX RKY ••EX(C) Premium

—

X

—

—

  • X : autorisé

  • — : non autorisé
NOTE : Seuls les racks TSX RKY ••EX(C) sont autorisés dans un système M580. Les racks TSX RKY ••E ne sont pas compatibles.
NOTE : Pour plus d'informations sur les racks, reportez-vous au guide utilisateur du matériel Premium.

Installation de racks Premium

La procédure ci-dessous décrit comment installer des racks Premium dans un système M580.

Étape

Action

1

Installez un module M580 CPU sur le rack local principal.

2

Connectez un rack d'extension Modicon X80 au rack local principal via un câble d'extension X Bus.

NOTE : Longueur maximale du câble X Bus entre le rack local principal M580 et le premier rack d'extension local Modicon X80 : 30 m

3

Connectez un rack Premium TSX RKY •EX au rack d'extension local Modicon X80 à l'aide d'un câble d'extension X Bus.

4

Si vous le souhaitez, connectez un rack d'extension Premium au rack principal Premium à l'aide d'un câble d'extension X Bus.

NOTE : Longueur maximale du câble X Bus entre le rack local principal M580 et le dernier rack d'extension local Premium : 100 m Longueur maximale du câble entre deux racks (rack X80 ou Premium) : 30 m
NOTE : Utilisez les modules d'extension et les terminaisons de bus appropriés sur chaque rack.

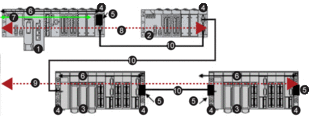

L'illustration ci-dessous montre un rack d'extension local Premium connecté à un rack local principal M580 via un rack d'extension local Modicon X80. La CPU M580 gère les modules d'E/S et les modules intelligents/spécifiques sur le rack local Premium.

1 rack principal local Modicon M580

2 rack d'extension local Modicon X80

3 rack d'extension local Premium

4 module de rack d'extension

5 module de terminaison de bus

6 connexion X Bus sur le rack

7 connexion Ethernet sur le rack

8 longueur maximale du câble X Bus entre le rack principal local M580 (1) et le rack d'extension local Modicon X80 (2) : 30 m (98 pi.)

9 longueur maximale du câble X Bus entre le rack principal local M580 (1) et le rack d'extension local Premium (4) : 100 m (328 pi.)

10 câble d'extension X Bus

NOTE : Les racks distants Premium qui utilisent les modules TSX REY 200 ne sont pas pris en charge.

Les modules de mouvement, de communication et de sécurité Premium ne sont pas pris en charge.

Utilisez des terminaisons de bus Premium TSX TLY EX à chaque extrémité du câble X Bus.

Placez des parasurtenseurs TSX XTVS Y100 à chaque extrémité des câbles entre racks Premium qui mesurent plus de 28 m (91 pi.).

La connexion d'un rack Premium à un rack distant Modicon X80 n'est pas prise en charge.

Installation des câbles

Les types de câbles X Bus suivants peuvent être utilisés pour raccorder des racks Premium à un rack M580 :

Référence

Longueurs disponibles

BMX XBC ••0K

0,8 m (2 pi. 7,5 po.), 1,5 m (4 pi. 11 po.), 3 m (9 pi. 10 po.), 5 m (16 pi., 4 po.), 12 m (39 pi. 4 po.)

TSX CBY •••K

1 m (3 pi. 3 po.), 3 m (9 pi. 10 po.), 5 m (16 pi. 4 po.), 12 m (39 pi. 4 po.), 18 m (59 pi.), 28 m (91 pi. 10 po.)

TSX CBY 380K

38 m (124 pi. 8 po.)

TSX CBY 500K

50 m (164 pi.)

TSX CBY 720K

72 m (236 pi. 2 po.)

TSX CBY 1000K

100 m (328 pi. 1 po.)
NOTE : Si vous installez des câbles TSX CBY •••K, utilisez uniquement la version produit PV 03 ou supérieure.

Respectez toutes les normes et consignes de sécurité locales et nationales.

Installation du nombre maximum de racks

Selon le nombre d'emplacements par rack, vous pouvez installer le nombre maximum suivant de racks Premium en tant que racks d'extension locaux :

Si le rack compte ce nombre d'emplacements…

Vous pouvez installer ce nombre de racks…

Commentaires

4, 6 ou 8

14

14 demi-racks = 7 racks complets

Les deux demi-racks constituant chaque rack complet partagent la même adresse de rack. Par conséquent, il y a au total 7 adresses de rack uniques.

12

7

7 racks complets, chacun avec une adresse unique
NOTE : Pour plus d'informations sur la configuration des racks Premium, voir Modicon M580 - Matériel, Manuel de référence.

Modules analogiques et numériques Premium

Modules pris en charge :

Les modules Premium suivants sont pris en charge par les racks locaux d'extension TSX RKY •EX Premium dans un système M580 :

Type de module

Module

Modules d'E/S analogiques

entrée

TSX AEY 1600

entrée

TSX AEY 1614

entrée

TSX AEY 414

entrée

TSX AEY 420

entrée

TSX AEY 800

entrée

TSX AEY 810

sortie

TSX ASY 410

sortie

TSX ASY 800

connecteur terminal

TSX BLY 01

Modules d'E/S numériques

entrée

TSX DEY 08D2

entrée

TSX DEY 16A2

entrée

TSX DEY 16A3

entrée

TSX DEY 16A4

entrée

TSX DEY 16A5

entrée

TSX DEY 16D2

entrée

TSX DEY 16D3

entrée

TSX DEY 16FK

entrée

TSX DEY 32D2K

entrée

TSX DEY 32D3K

entrée

TSX DEY 64D2K

sortie

TSX DMY 28FK1

sortie

TSX DSY 08R4D

sortie

TSX DSY 08R5

sortie

TSX DSY 08R5A

sortie

TSX DSY 08S5

sortie

TSX DSY 08T2

sortie

TSX DSY 08T22

sortie

TSX DSY 08T31

sortie

TSX DSY 16R5

sortie

TSX DSY 16S4

sortie

TSX DSY 16S5

sortie

TSX DSY 16T2

sortie

TSX DSY 16T3

sortie

TSX DSY 32T2K

sortie

TSX DSY 64T2K

Modules intelligents et spécifiques

comptage

TSX CTY 2A

TSX CTY 4A

pesage

TSX ISPY 101

sécurité (12I 2Q 24 VDC)

TSX PAY 262

sécurité (12I 4Q 24 VCC)

TSX PAY 282
NOTE : Les modules de communication, de comptage spécifiques, de bit, de mouvement, de bus X distant et de sécurité spécifiques ne sont pas pris en charge, comme indiqué dans le tableau suivant.

1 La tâche relative à ce module est définie pour huit voies consécutives. Dans une configuration M580, attribuez toutes les sorties à la même tâche, sinon les quatre dernières sorties ne sont pas appliquées.

Modules non pris en charge :

Les modules Premium suivants ne sont pas pris en charge par les racks locaux d'extension TSX RKY •EX Premium dans un système M580

Type de module

Module

communication

TSX ESY 007

TSX ETC 100

TSX ETC 101

TSX ETC 101,2

TSX ETY 110

TSX ETY 120

TSX ETY 4103

TSX ETY 5103

TSX IBX 100

TSX IBY 100

TSX PBY 100

TSX SAY 100

TSX SAY 1000

TSX SCY 11601

TSX SCY 21601

TSX WMY 100

comptage

TSX CCY 1128

TSX CTY 2C

TOR

TSX DMY 28RKF

mouvement

TSX CAY 21 / 22 / 33 / 41 / 42

TSX CFY 11 / 21

TSX CSY 84 / 85 / 164 / 164 Advanced

bus X distant

TSX REY 200

Sécurité

XPS-MC16

XPS-MC32

XPS-MF40
NOTE : Pour plus d'informations, reportez-vous aux guides utilisateur des modules d'E/S Premium TOR et analogiques.
