Introduction
Le module convertisseur fibre optique BMXNRP020• constitue une alternative à l'utilisation d'un commutateur double anneau (DRS) pour fournir des communications par fibre optique dans un système M580.
Vous pouvez installer des modules convertisseurs fibre optique BMXNRP020• sur des racks locaux étendus et des stations RIO pour :
augmenter la longueur totale du réseau M580, si vous avez des stations RIO Ethernet dans des zones distinctes d'une usine qui sont éloignées de plus de 100 m ;
améliorer l'immunité au bruit ;
résoudre les éventuels problèmes de mise à la terre, si différentes méthodes de mise à la terre doivent être utilisées entre deux sites.
| AVIS | |
|---|---|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT Lors de l'installation de modules avec des émetteurs/récepteurs
à fibre optique, procédez comme suit pour éviter toute
perturbation de la lumière dans le câble à fibre optique
par de la poussière ou de la pollution.
Le non-respect de ces instructions peut provoquer des dommages matériels. | |
Le tableau suivant décrit les modules fibre optique BMXNRP020• :
Module |
Type de fibre optique |
Utilisation pour les distances... |
|---|---|---|
BMXNRP0200 |
multimode |
moins de 2 km |
BMXNRP0201 |
monomode |
jusqu'à 15 km |

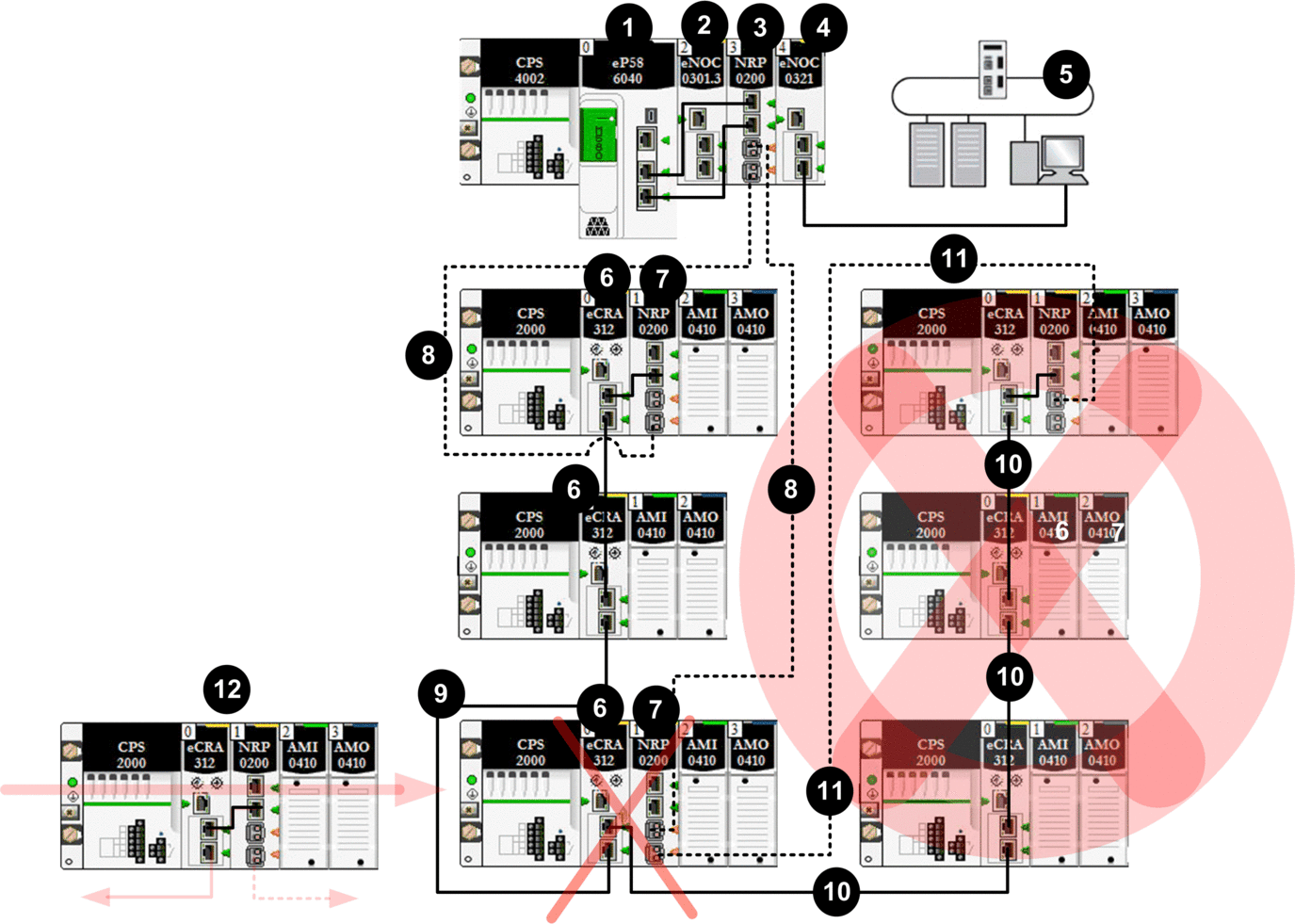

Vous ne pouvez pas utiliser de modules BMXNRP020• pour relier des sous-anneaux à l'anneau principal :
- - - - fibre optique
—— câble cuivre
1 CPU avec service de scrutation d'E/S Ethernet sur le rack local
2 module BMENOC0301 sur le rack local, gérant les équipements distribués sur le réseau EIO
3 module convertisseur fibre optique BMXNRP0200 sur le rack local
4 module BMENOC0321 sur le rack local, instaurant la transparence entre le réseau EIO et le réseau de contrôle
5 réseau de contrôle
6 module adaptateur X80 EIO BM•CRA312•0 connectant une station RIO à l'anneau principal
7 module BMXNRP0200 sur une station RIO connectée à l'anneau principal par fibre optique pour augmenter la distance entre la station RIO et le rack local
8 partie fibre optique de l'anneau principal
9 partie câble cuivre de l'anneau principal
10 connexion cuivre non valide entre un module BM•CRA312•0 d'une station RIO de l'anneau principal et un sous-anneau RIO
11 connexion fibre non valide entre un module BMXNRP0200 d'une station RIO de l'anneau principal et un sous-anneau RIO. Vous ne pouvez pas utiliser un module BMXNRP020• pour connecter un sous-anneau à l'anneau principal.
12 Le module BM•CRA312•0 de cette station RIO valide est connecté à l'anneau principal via un câble cuivre en provenance du module BM•CRA312•0 et un câble fibre optique en provenance du module BMXNRP020•. Le module BM•CRA312•0 et le module BMXNRP020• sont interconnectés.
Augmentation de la distance entre le rack local et une station RIO
La procédure d'installation d'un câble fibre optique entre le rack local et une station distante a été décrite précédemment dans ce guide.
De même, la procédure d'installation d'un câble fibre optique entre des stations contiguës d'un réseau RIO a déjà été décrite dans ce guide.
Interconnexion de modules BMXNRP020• sur des racks X Bus

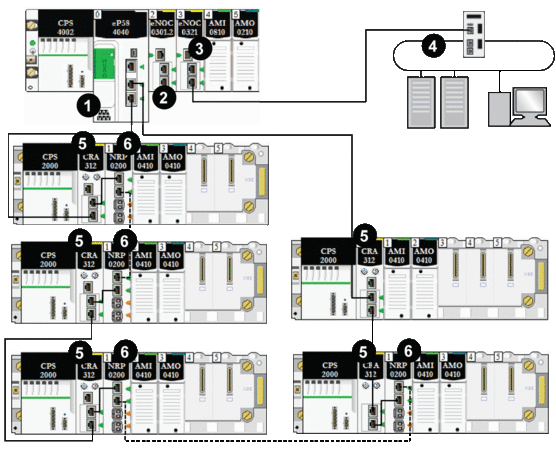

Pour un système qui utilise des racks X Bus (et non des racks Ethernet), reliez les ports cuivre d'un module BMXNRP020• aux ports Ethernet d'un module adaptateur X80 EIO BM•CRA312•0 sur des stations RIO :
- - - - câble fibre optique (utilisé pour les distances supérieures à 100 m)
—— câble cuivre (utilisé pour les distances inférieures à 100 m)
1 Une unité CPU M580 avec service de scrutation d'E/S Ethernet sur le rack local.
2 Un module BMXNRP0200 sur rack Modicon X80 assure la conversion de câble cuivre à fibre optique pour les distances supérieures à 100 m.
3 Un module BMENOC0321 du rack local assure la transparence entre le réseau EIO et le réseau de contrôle.
4 Les stations (e)X80 sont connectées à l'anneau principal par câble cuivre et fibre optique. Les modules adaptateur (s)X80 EIO BM•CRA312•0 connectent les stations par câble cuivre, les modules BMXNRP0200 connectent les stations par fibre optique)
5 Les stations (e)X80 sont connectées à l'anneau principal par fibre optique à l'aide d'un module BMXNRP0200.
6 Les stations (e)X80 sont connectées à l'anneau principal par câble cuivre.
Diagnostic des modules convertisseurs fibre optique
Pour diagnostiquer les modules convertisseurs fibre optique BMXNRP020•, reportez-vous au document BMX NRP 0200/0201 - Module convertisseur fibre optique M340/X80 - Guide de l'utilisateur.
