La page Web Etat HSBY donne les informations suivantes sur le système Hot Standby :
NOTE :
  • L'UC locale correspond à l'UC configurée avec l'Adresse IP principale (primaire) ou l'Adresse IP principale + 1 (redondante) utilisée pour accéder à cette page Web.
  • La page Web Etat HSBY est actualisée toutes les cinq secondes.
Ouverture de la page

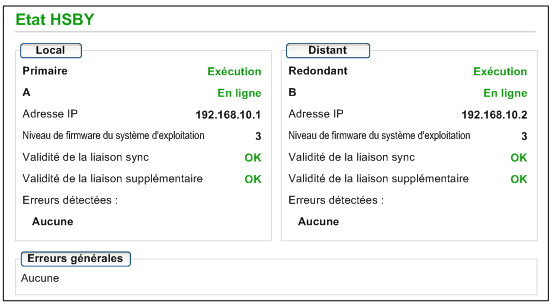

Vous accédez à la page Etat HSBY à partir de l'onglet Diagnostics (Menu → Module → Etat HSBY) :
Informations de diagnostic et sur l'état
La page Web Etat HSBY donne les informations suivantes :
Zone
Description
Locale/distante
Cette zone indique l'état des paramètres de redondance des UC locale et distante :
<rôle de la redondance>
Rôle du système de redondance de l'UC. Valeurs valides :
  • Principal
  • Redondant
  • Attente
<Etat de fonctionnement>
Etat de fonctionnement de l'UC. Valeurs valides :
  • RUN
  • STOP
  • NoConf
  • HALT
Positionnement du sélecteur A/B
Désignation de l'UC, définie par le sélecteur rotatif situé sur l'arrière de l'UC. Valeurs valides :
  • A
  • B
<Mode Run>
Désignation de l'UC, définie par le sélecteur rotatif situé sur l'arrière de l'UC. Valeurs valides :
  • Connecté
  • Attente
Adresse IP
Adresse IP utilisée pour communiquer avec l'UC afin d'accéder à la page Web :
  • Pour l'UC primaire, il s'agit du paramètre Adresse IP principale.
  • Pour l'UC redondante, il s'agit du paramètre Adresse IP principale + 1.
Niveau de firmware du système d'exploitation
Version de firmware du système d'exploitation de l'UC.
Validité de la liaison sync
Etat de la liaison de redondance d'UC :
  • OK : la liaison est opérationnelle.
  • NOK : la liaison n'est pas opérationnelle.
Validité de la liaison supplémentaire
Etat de la liaison RIO Ethernet :
  • OK : la liaison est opérationnelle.
  • NOK : la liaison n'est pas opérationnelle.
Erreurs détectées
Détection d'erreurs relatives à l'UC, notamment :
  • détection d'une erreur de liaison HSBY ;
  • détection d'une erreur de liaison RIO (connexion entre le PAC A et le PAC B sur le réseau RIO Ethernet) ;
  • détection d'une erreur RIO (connexion entre le PAC A et les modules d'adaptateur EIO (e)X80 sur le réseau RIO Ethernet).
Erreurs générales
Détection d'erreurs relatives au système de redondance d'UC, notamment :
  • Non-correspondance d'application
  • Non-correspondance de logique
  • Non-correspondance de micrologiciel
  • Non-correspondance de structure de données
  • Non-correspondance d'application de sauvegarde
  • Non-correspondance de logique de sécurité (pour les PAC de sécurité)
