Présentation de la page sur l'état des UC
Les UC redondantes BMEH584040(S) et BMEH586040(S) disposent d'une page Web Visualiseur de rack. Elle permet de visualiser des informations sur les UC, notamment :
Accès à la page Visualiseur de rack
La page Visualiseur de rack est accessible depuis le menu Diagnostics. Dans le menu de navigation située sur la gauche de la page, sélectionnez Menu → Système → Visualiseur de rack :

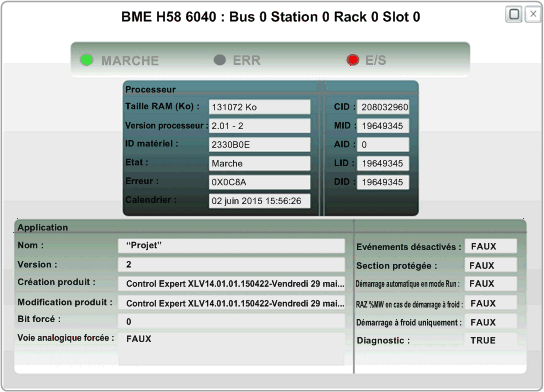

Données du Visualiseur de rack
La page Visualiseur de rack des UC redondantes M580 contient les données suivantes :
Champ de données
Description
Processeur
Taille RAM (Ko)
Taille en kilo-octets de la RAM du processeur
Version processeur
Version du firmware
ID matériel
Identificateur du matériel. Le chargeur du système d'exploitation vérifie la valeur afin de déterminer si le matériel et le système d'exploitation sont compatibles.
Etat
Etat de fonctionnement du processeur :
  • NO CONFIGURATION
  • IDLE
  • STOP
  • RUN
  • HALT
  • INITIALIZING
  • ERROR
  • OS LOADER
Erreur
Identification de la dernière erreur détectée
Calendrier
Date et heure de la dernière erreur détectée
Signature
CID
ID de création : numéro aléatoire généré lors de la création de l'application. Ce numéro ne change pas.
MID
ID de modification : numéro aléatoire généré à chaque modification de l'application et lors de la régénération, qu'elle soit partielle ou globale. Lors de la création d'une application, MID = CID.
AID
ID de modification automatique : nouvelle valeur aléatoire générée par le PAC pour l'AID suite à l'une des modifications mineures suivantes de l'application :
  • requête Control Expert pour la modification de %KW ;
  • requête P_Unit qui exécute une requête save_param ou remplace la valeur d'initialisation.
Lors de la création d'une application ou de sa génération dans le module local, AID = 0.
LID
ID de présentation : numéro aléatoire généré après modification de la présentation des variables. Cette valeur ne change pas suite à une modification de l'exécution, telle que l'ajout ou la suppression d'un bloc de données. Elle change uniquement lors de la régénération globale de l'application.
Cet identificateur est nécessaire pour la redondance d'UC. Il permet de transférer un bloc mémoire du PAC primaire au PAC redondant pour que les variables de l'application (à l'exception de celles ayant été supprimées ou ajoutées) soient au même emplacement.
LID = CID = MID lors de la création de l'application.
DID
ID de données : signifie qu'un bloc de données a été libéré. Cet identificateur intervient également dans le cas particulier de la réaffectation d'un symbole de non localisé à localisé.
Application
Nom
Nom du projet Control Expert
Version
Version du projet
Création produit
Indique à la fois :
  • la version et la génération de Control Expert utilisées pour créer le projet ;
  • la date et l'heure de création du projet.
Modification produit
Indique à la fois :
  • la version et la génération de Control Expert utilisées pour modifier le projet ;
  • la date et l'heure de la dernière modification du projet.
Evénements désactivés
Indique si le traitement de tous les événements a été désactivé :
  • True indique que le traitement de tous les événements a été désactivé.
  • False indique que le traitement des événements n'a pas été désactivé.
NOTE : Les événements peuvent être activés/désactivés de la façon suivante :
  • avec la commande Activer ou désactiver tout de l'onglet Tâche de l'UC :
  • avec les fonctions MASKEVT et UNMASKEVT ;
  • avec le bit système %S38.
Bit forcé
Nombre de bits forcés dans l'application.
Voie analogique forcée :
Indique si une ou plusieurs entrées ou sorties d'une voie analogique ont été forcées :
  • True signifie qu'une entrée ou une sortie analogique a été forcée.
  • False signifie qu'aucune entrée ou une sortie analogique n'a été forcée.
Dernier arrêt
Evénement à l'origine du dernier arrêt de l'application. Valeurs possibles :
  • passage du mode RUN au mode STOP par le terminal ou entrée dédiée ;
  • arrêt sur détection d'un défaut logiciel (débordement de la tâche ou débordement SFC) ;
  • détection d'une coupure de courant ;
  • arrêt en cas de détection d'un défaut matériel
  • arrêt sur l'instruction HALT.
Date du dernier arrêt
Date du dernier événement à avoir provoqué l'arrêt de l'application.
Section protégée
Indique si un mot de passe est nécessaire pour modifier une ou plusieurs sections de l'application :
  • True signifie qu'un mot de passe est nécessaire pour modifier les sections spécifiées de l'application.
  • False signifie qu'aucun mot de passe n'est nécessaire pour modifier l'application.
Démarrage automatique en mode Run
Indique si l'application est paramétrée pour démarrer automatiquement lorsque le PAC passe en mode de fonctionnement RUN :
  • True signifie que l'application démarre automatiquement.
  • False signifie que l'application ne démarre pas automatiquement.
RAZ %MW en cas de démarrage à froid
Indique si les registres %MW sont réinitialisés avec leurs valeurs initiales lors du démarrage à froid :
  • True signifie que les valeurs sont réinitialisées.
  • False signifie que les valeurs ne sont pas réinitialisées.
Démarrage à froid uniquement
Indique si un démarrage à froid est forcé lors du redémarrage du système :
  • True signifie qu'une réinitialisation force un démarrage à froid de l'application.
  • False signifie qu'un démarrage à chaud se produit lors de la réinitialisation de l'application.
Diagnostic
Indique si le tampon de diagnostic a été activé pour le projet :
  • True signifie que l'option Diagnostic application et/ou Diagnostic système a été sélectionnée dans l'onglet Général → Diagnostics du PAC de la boîte de dialogue Options du projet de l'application.
  • False : signifie que les options Diagnostic application et Diagnostic système ont été sélectionnées.
