Description physique des CPUs Hot Standby M580
Traduction de la notice originale
A propos de nous
Modules de CPU redondante de PAC
Ces modules de CPU M580 prennent en charge les systèmes Hot Standby M580 :
Vues avant et arrière du module de CPU

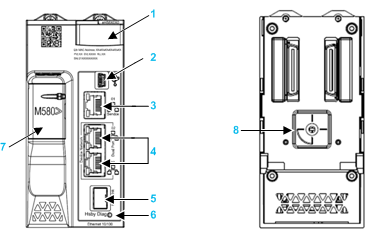

Les trois modules de CPU Hot Standby ont la même configuration matérielle externe. L'illustration de gauche correspond à l'avant du module et celle de droite à l'arrière :
1
Panneau d'affichage de diagnostic des voyants (LED)
2
Port USB mini-B pour la configuration du module via l'instance Control Expert en cours d'exécution sur le PC
3
Connecteur du port de service Ethernet RJ45
4
Connecteurs RJ45 servant de port double au réseau Ethernet
5
Socket SFP pour la connexion de liaison de redondance d’UC cuivre ou fibre optique
6
LED de liaison de l'état de redondance d’UC
7
Emplacement de carte mémoire SD
8
Sélecteur rotatif A/B/Effacer, utilisé pour désigner le PAC comme PAC A ou PAC B, ou pour effacer l'application Control Expert existante
NOTE : La seule différence visible entre les CPU liées à la sécurité et les CPU non liées à la sécurité est que celles liées à la sécurité sont colorées en rouge.
Sélecteur rotatif
Utilisez le sélecteur rotatif placé à l'arrière de chaque CPU Hot Standby M580 pour définir le rôle de la CPU dans la configuration Hot Standby M580.
Utilisez uniquement le petit tournevis en plastique fourni avec la CPU pour régler le sélecteur rotatif conformément à son rôle dans le système de redondance d'UC.
AVIS
RISQUE DE FONCTIONNEMENT IMPREVU
Utilisez uniquement le petit tournevis en plastique fourni avec le module pour modifier la position du sélecteur rotatif. L'utilisation d'un tournevis en métal risque d'endommager le sélecteur et de le rendre inopérant.
Le non-respect de ces instructions peut provoquer des dommages matériels.
Réglages du sélecteur rotatif :
Position
Résultat
A
B
  • Désigne le PAC comme PAC B, comme référencé dans Control Expert et dans le DDDT T_M_ECPU_HSBY.
  • Affecte au PAC l'Adresse IP B sur le réseau RIO Ethernet.
Effacer
  • Efface l'application dans le PACet affecte au PAC l'état opérationnel NO_CONF.
  • Si une carte mémoire SD est insérée dans le PAC, l'application enregistrée sur la carte est également effacée.
NOTE : le réglage du sélecteur de chaque PAC de redondance d’UC sur la même position A/B entraîne un conflit quant aux rôles des PAC.
Effacement de la mémoire de la CPU
Pour effacer la mémoire d'une CPU, procédez comme suit :
Etape
Action
1
Mettez le sélecteur rotatif en position [Effacer].
2
Mettez le PAC sous tension.
3
Mettez le PAC hors tension.
4
Mettez le sélecteur rotatif en position [A] ou [B].
Lors de la mise sous tension suivante du PAC, le PAC distant, s'il s'agit d'un PAC primaire, transfère l'application sur le PAC local.
Socket SFP
Chaque module de CPU comporte un socket SFP auquel il est possible de connecter un émetteur-récepteur cuivre ou fibre optique :
Pour insérer un émetteur-récepteur :
Etape
Action
1
Vérifiez que la CPU est hors tension.
2
Placez l'émetteur-récepteur avec l'étiquette sur la gauche.
3
Appuyez fermement sur l'émetteur-récepteur SFP dans le socket jusqu'à entendre un déclic.
NOTE : Si l'émetteur-récepteur SFP résiste, vérifiez son orientation et recommencez.
Pour enlever un émetteur-récepteur :
Etape
Action
1
Vérifiez que la CPU est hors tension.
2
Tirez sur le loquet pour déverrouiller l'émetteur-récepteur.
3
Tirez sur l'émetteur-récepteur pour l'enlever.
AVIS
DOMMAGE POTENTIEL DE L'EQUIPEMENT
N'effectuez jamais un remplacement à chaud de l'émetteur-récepteur SFP. Avant d'insérer ou d'enlever l'émetteur-récepteur, vérifiez que le CPU est hors tension.
Le non-respect de ces instructions peut provoquer des dommages matériels.
NOTE : pour connaître les numéros de référence ou toute autre information concernant les émetteurs-récepteurs, consultez la description des émetteurs-récepteurs de liaison CPU Hot Standby.
Les modules sont fournis avec un bouchon. Lorsque le socket SFP n'est pas connecté à un émetteur-récepteur, couvrez-le avec la protection pour le protéger de la poussière.
Consignes de mise à la terre
Respectez toutes les normes et consignes de sécurité locales et nationales.
DANGER
RISQUE D'ELECTROCUTION
Lorsqu'il est impossible de prouver que l'extrémité d'un câble blindé est reliée à la masse locale, ce câble doit être considéré comme dangereux et les équipements de protection individuelle (EPI) doivent être utilisés.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
