Planification d'une topologie de redondance d'UC M580

Liaison de PAC primaires et redondants

Les PACs primaires et redondants BMEH58•040 et BMEH58•040S sont connectés par une liaison de redondance d'UC et peuvent également l'être par une liaison Ethernet.

NOTE :

Chaque système de redondance d'UC M580 comporte une liaison de redondance d'UC.
La liaison Ethernet fournit un chemin redondant sur l'anneau principal. Sa présence évite la coexistence de deux PAC primaires. Bien que le système puisse fonctionner sans la connexion d'une liaison Ethernet aux PAC primaire et redondant, un tel système ne fonctionne pas de façon optimale.

NOTE : Pour plus d'informations sur les longueurs maximales entre les stations RIO (e)X80, consultez la section sur la planification de la topologie réseau appropriée dans le document Modicon M580 System Planning Guide for Frequently Used Architectures.

Liaison de redondance d'UC entre les PACs primaire et redondant

AVIS

FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT

Lors de l'installation de modules avec des émetteurs-récepteurs à fibre optique, procédez comme suit pour éviter toute perturbation de la lumière dans le câble à fibre optique par de la poussière ou de la pollution :

Conservez les embouts sur les pontages et les émetteurs-récepteurs inutilisés.
Insérez le câble optique avec soin dans les émetteurs-récepteurs, en respectant l'axe longitudinal de l'émetteur-récepteur.
N'exercez aucune force pour insérer le câble dans les émetteurs-récepteurs optiques.

Le non-respect de ces instructions peut provoquer des dommages matériels.

Chaque CPU BMEH58•040 et BMEH58•040S comporte un socket SFP pour l'un des émetteurs-récepteurs SFP suivants :

émetteur-récepteur SFP avec fil de cuivre et connecteur RJ45 ;
émetteur-récepteur monomode SFP à fibre optique.

Le connecteur choisi détermine la distance maximale de la liaison physique au système de redondance d'UC.

Nom de l'émetteur-récepteur SFP	Média	Longueur maximale de la liaison au système de redondance d'UC
490 NAC 01 00	Fil de cuivre CAT 5e1	100 m
490 NAC 02 01	Câble en fibre optique monomode	Jusqu'à 15 km
1. Compatible avec la vitesse de transfert de données Gigabit

NOTE : Les modules convertisseur à fibre optique BMXNRP020• ne peuvent pas être utilisés sur la liaison au système de redondance d'UC.

Liaison Ethernetentre les PACs primaire et redondant

Les PACs primaire et redondant BMEH58•040 ou BMEH58•040S peuvent en outre être connectés l'un à l'autre par une liaison Ethernet. Généralement, cette liaison fait partie d'un anneau principal RIO Ethernet auquel la CPU redondante est connectée.

Chaque CPU redondante BMEH58•040 et BMEH58•040S contient deux connecteurs RJ45 servant de port double pour l'anneau principal.

Pour créer la liaison Ethernet entre les PACs primaire et redondant, connectez l'un des ports Ethernet doubles de la CPU primaire à un port Ethernet double de la CPU redondante. Pour cela, procédez de l'une des façons suivantes :

Connectez directement les CPUs à l'aide d'un fil de cuivre CAT-5e.
Placez un module de commutation BMENOS0300 dans chaque PAC, ou placez un module de communication BMENOC0301/11dans le rack local, puis connectez les deux modules.

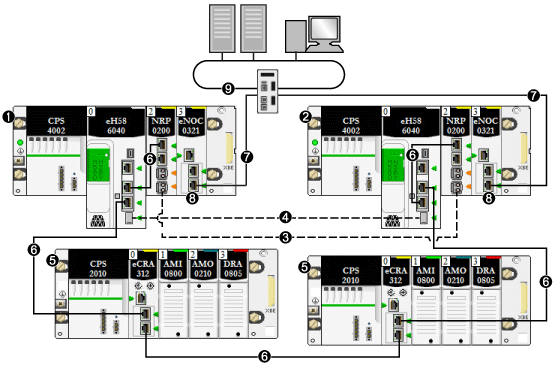

Connectez chaque CPU à un module convertisseur à fibre optique BMXNRP0201, puis connectez les deux modules BMXNRP0201 avec un câble en fibre optique monomode, comme décrit ci-dessous :

Rack local primaire avec UC primaire

Rack local redondant avec UC redondante

Liaison d'E/S distante à fibre optique Ethernet entre les UC primaire et redondante (faisant partie de l'anneau principal d'E/S distantes Ethernet)

Liaison de communication redondante à fibre optique

Station EIO (e)X80

Anneau principal d'E/S distantes (RIO) Ethernet

Liaison redondante du module de réseau de contrôle BMENOC0321

Module de réseau de contrôle BMENOC0321 instaurant la transparence entre le réseau d'équipements et le réseau de contrôle

Réseau de contrôle

Comme avec la liaison redondante, le connecteur et le câblage choisis déterminent la distance maximale de la liaison physique Ethernet :

Une liaison avec un fil de cuivre peut couvrir une distance maximale de 100 m.
Une liaison en fibre optique monomode peut couvrir une distance maximale de 15 km.
