Récapitulatif des états (CPU à fonction de redondance)

Présentation

Page Web Récapitulatif des états donne les informations suivantes sur les UC :

NOTE : la page Web Récapitulatif des états est actualisée toutes les cinq secondes.

Ouverture de la page

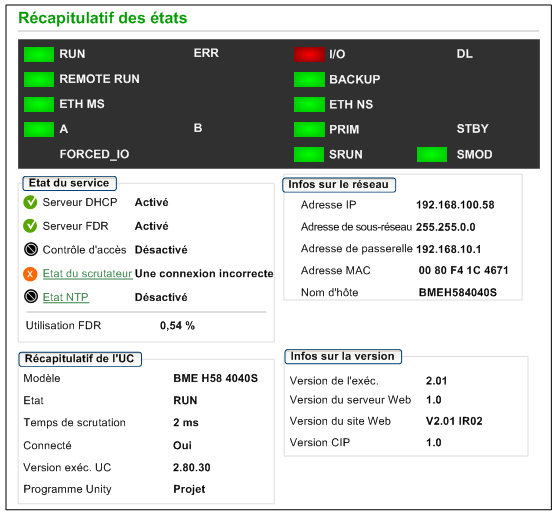

Accédez à la page Récapitulatif des états à partir de l'onglet Diagnostics (Menu → Module → Récapitulatif des états) :

Informations de diagnostic et sur l'état

La page Web Récapitulatif des états donne des informations suivantes :

Paramètres	Description
Voyants	La page Web affiche l'état des voyants suivants .
	RUN ERR E/S DL REMOTE RUN BACKUP ETH MS ETH MS	A B PRIM STBY FORCED_IO SRUN (PAC de sécurité) SMOD (PAC de sécurité)
	NOTE : les voyants de la page Web ont un fonctionnement identique à ceux de l'UC.
Etat du service	Cette zone décrit l'état des services Ethernet de l'UC. La couleur des icônes apparaissant à gauche de certains éléments indique l'état comme suit :
	vert	Le service disponible est opérationnel et actif.
	rouge	Une erreur est détectée sur un service disponible.
	noir	Le service disponible est absent ou n'est pas configuré.
	L'état de ces services Ethernet est indiqué :
	Serveur DHCP Serveur FDR Contrôle d'accès	Etat du scrutateur Etat NTP Utilisation FDR
Infos sur la version	Cette zone décrit les versions de logiciel qui s'exécutent sur la CPU, notamment :
Infos sur la version	Version de l'exécutable Version du serveur Web	Version du site Web Version CIP
Récapitulatif de l'UC	Cette zone décrit le matériel de la CPU et les applications exécutées sur la CPU, notamment ; Modèle Etat Temps de scrutation
Infos sur le réseau	Cette zone contient des paramètres d'adressage IP de la CPU, notamment : Adresse IP Adresse de sous-réseau Adresse de passerelle
