XDROP : Configuration d'une extension de rack de module
Traduction de la notice originale
A propos de nous
Description du fonctionnement
Ce bloc fonction permet de traiter les données de configuration d'une extension de rack de module distant ou distribué (via XBE) en vue de leur utilisation par les EFB de configuration de module.
Pour configurer une extension de rack de module, l'entrée SLOT de la section de configuration est raccordée à l'entrée SLOT du bloc fonction DROP. Le nombre du bloc fonction XDROP doit être saisi dans l'entrée NUMBER du bloc fonction DROP. Les blocs fonction de configuration des modules analogiques de la station E/S sont connectés aux sorties X_SLOT.
NOTE : Le bloc fonction XDROP permet uniquement de modifier les données de configuration d'une extension de rack de module distribué, voir aussiProcédure d'extension du rack distant avec le module XBE. La configuration de l'extension de rack de module principal est utilisée pour le bloc fonction XBE.
NOTE : N'entrez pas de valeurs littérales aux entrées SLOT des EFB de configuration. Les entrées SLOT doivent être connectées à des sorties SLOT. Les valeurs des sorties SLOT ne sont pas directement utilisées par l'utilisateur. Elles concernent les zones de configuration de la mémoire de l'automate associée aux modules configurés. Des valeurs non valides vont causer un message d'erreur d'exécution dans Outils → Visualisation du diagnostic.
EN et ENO peuvent être configurés comme paramètres supplémentaires.

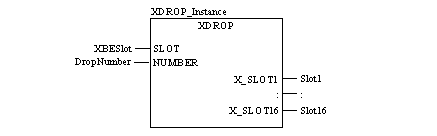

Représentation en FBD
Représentation :

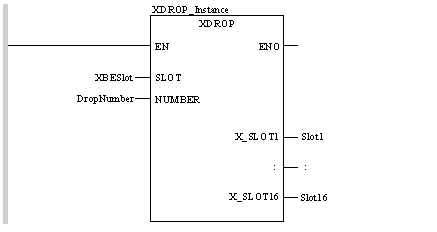

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL XDROP_Instance (SLOT:=XBESlot, NUMBER:=DropNumber,
    X_SLOT1=>Slot1, X_SLOT2=>Slot2, X_SLOT3=>Slot3,
    X_SLOT4=>Slot4, X_SLOT5=>Slot5, X_SLOT6=>Slot6,
    X_SLOT7=>Slot7, X_SLOT8=>Slot8, X_SLOT9=>Slot9,
    X_SLOT10=>Slot10, X_SLOT11=>Slot11, X_SLOT12=>Slot12,
    X_SLOT13=>Slot13, X_SLOT14=>Slot14, X_SLOT15=>Slot15,
    X_SLOT16=>Slot16)
Représentation en ST
Représentation :
XDROP_Instance (SLOT:=XBESlot, NUMBER:=DropNumber,
    X_SLOT1=>Slot1, X_SLOT2=>Slot2, X_SLOT3=>Slot3,
    X_SLOT4=>Slot4, X_SLOT5=>Slot5, X_SLOT6=>Slot6,
    X_SLOT7=>Slot7, X_SLOT8=>Slot8, X_SLOT9=>Slot9,
    X_SLOT10=>Slot10, X_SLOT11=>Slot11, X_SLOT12=>Slot12,
    X_SLOT13=>Slot13, X_SLOT14=>Slot14, X_SLOT15=>Slot15,
    X_SLOT16=>Slot16) ;
Description des paramètres
Description des paramètres d'entrée :
Paramètre
Type de données
Signification
SLOT
INT
Emplacement XBE dans le rack central
NUMBER
DINT
Numéro de la station distante
Description des paramètres de sortie :
Paramètre
Type de données
Signification
X_SLOT1
INT
Connecteur d'extension 1
:
:
:
X_SLOT16
INT
Connecteur d'extension 16
Erreur d'exécution
Si aucun "module de communication" n'est configuré pour le rack de station d'E/S, un message d'erreur est généré dans (Outils → Visualisation du diagnostic).
NOTE : Pour obtenir la liste des valeurs et des codes d'erreur de bloc, reportez-vous à Configuration des E/S Quantum.
