EFB de configuration
Traduction de la notice originale
A propos de nous
Introduction
L'accès aux données de configuration des modules analogiques d'entrée/sortie est réalisé à l'aide des EFB de la bibliothèqueConfiguration d'E/S Quantum.
Procédure
Placez un seul EFB QUANTUM dans la section de configuration (CfgAnaIo).
L'accès aux données de configuration des entrées/sorties distantes (RIO), des E/S distribuées (DIO) ou des coupleurs de communication E/S (NOM) est réalisé à l'aide du bloc fonction DROP. L'EFB DROP est valable pour les trois types de stations d'E/S. Si vous utilisez RIO ou NOM, connectez l'EFB DROP à l'emplacement du module de communication RIO ou du module NOM. Si vous utilisez DIO, connectez l'EFB DROP à l'emplacement de l'unité centrale. Chaque station d'E/S a son propre numéro, entrez ce numéro à l'entrée NUMBER de l'EFB DROP.
A chaque module analogique correspond un EFB d'E/S analogique. Connectez le bloc fonction d'E/S analogique désiré à l'emplacement correspondant du bloc QUANTUM ou DROP. L'EFB d'E/S analogique transmet en sortie une variable de type ANL_IN ou ANL_OUT. Ces valeurs peuvent être exploitées avec les EFB de mise à l'échelle dans les sections de mise à l'échelle. Pour cela, elles sont reliées aux EFB de mise à l'échelle correspondants à l'aide de variables non localisées.
NOTE : N'entrez pas de valeurs littérales aux entrées SLOT des EFB de configuration. Les entrées SLOT doivent être connectées à des sorties SLOT. Les valeurs des sorties SLOT ne sont pas directement utilisées par l'utilisateur. Elles concernent les zones de configuration de la mémoire de l'automate associée aux modules configurés. Des valeurs non valides vont causer un message d'erreur d'exécution dans Outils → Visualisation du diagnostic.

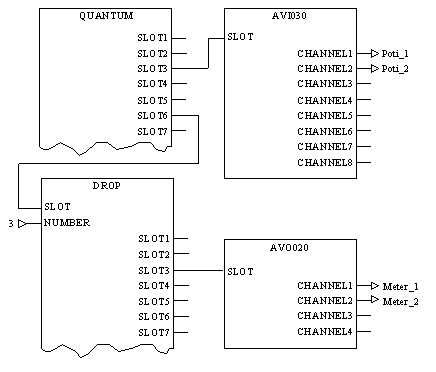

Exemple d'une section de configuration
Exemple d'une section de configuration CfgAnaIo
Pour plus d'informations sur le mode de fonctionnement des EFB, consultez le tableau ci-dessous.
EFB
Mode de fonctionnement
QUANTUM
Cet EFB permet de modifier les données de configuration d'un rack principal, afin de permettre leur transmission par les EFB analogiques d'entrée/sortie.
DROP
Cet EFB permet de modifier les données de configuration d'un rack d'E/S, afin de permettre leur transmission par les EFB analogiques d'entrée/sortie.
AVI030
Configuration du module Quantum AVI 030 00. Cet EFB permet de modifier les données de configuration du module Quantum AVI 030 00 afin de permettre leur utilisation par les EFB de mise à l'échelle. Les références %IW définies dans l'affectation des E/S sont automatiquement affectées en interne aux différentes voies. C'est la raison pour laquelle ces références ne doivent être occupées que par des variables non localisées.
AVO020
Configuration du module Quantum AVO 020 00. L'EFB permet de modifier les données de configuration du module QUANTUM AVO 020 00 afin de permettre leur utilisation par les EFB de mise à l'échelle. Les références %MW définies dans l'affectation des E/S sont automatiquement affectées en interne aux différentes voies. C'est la raison pour laquelle ces références ne doivent être occupées que par des variables non localisées.
Procédure d'extension du rack local avec le module XBE (Quantum)
Placez un seul EFB QUANTUM dans la section de configuration (CfgAnaIo).
Vous accéderez aux données de configuration de l'extension de rack via les EFB XBE. Connectez ensuite l'EFB XBE à l'emplacement du module XBE.
NOTE : N'entrez pas de valeurs littérales aux entrées SLOT des EFB de configuration. Les entrées SLOT doivent être connectées à des sorties SLOT.

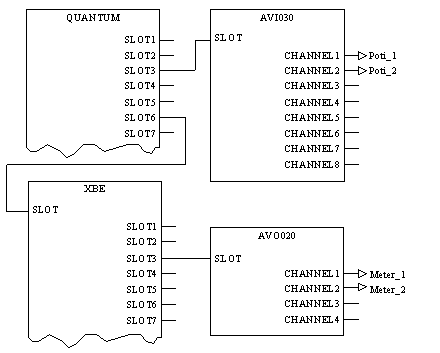

Procédure d'extension du rack local avec le module XBE
Exemple d'une section de configuration CfgAnaIo
Pour plus d'informations sur le mode de fonctionnement des EFB, consultez le tableau ci-dessous.
EFB
Mode de fonctionnement
QUANTUM
Cet EFB permet de modifier les données de configuration d'un rack principal, afin de permettre leur transmission par les EFB analogiques d'entrée/sortie.
XBE
Cet EFB permet de modifier les données de configuration d'une extension de rack, afin de permettre leur transmission par les EFB analogiques d'entrée/sortie.
AVI030
Voir Exemple d'une section de configuration
AVO020
Voir Exemple d'une section de configuration
Procédure pour des E/S distantes (RIO, DIO)
Placez un seul EFB QUANTUM dans la section de configuration (CfgAnaIo).
L'accès aux données de configuration des entrées/sorties distantes (RIO) et des E/S distribuées (DIO) est effectué à l'aide des EFB DROP. L'EFB DROP est valable pour les trois types de stations d'E/S. Si vous utilisez des E/S distantes (RIO), connectez l'EFB DROP à l'emplacement du module de communication RIO. Si vous utilisez des E/S distribuées (DIO), connectez l'EFB DROP à l'emplacement de l'unité centrale ou du module NOM. Chaque station d'E/S a sa propre adresse, entrez ce numéro à l'entrée NUMBER de l'EFB DROP.
NOTE : N'entrez pas de valeurs littérales aux entrées SLOT des EFB de configuration. Les entrées SLOT doivent être connectées à des sorties SLOT.

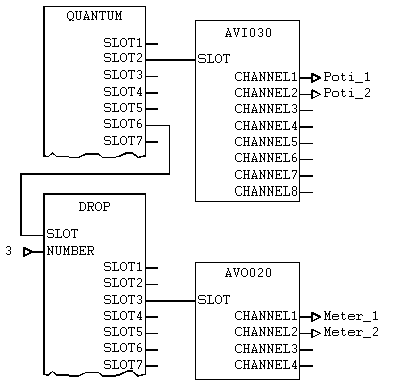

Procédure pour les E/S distantes (RIO ou NOM)
Exemple d'une section de configuration CfgAnaIo
Pour plus d'informations sur le mode de fonctionnement des EFB, consultez le tableau ci-dessous.
EFB
Mode de fonctionnement
QUANTUM
Cet EFB permet de modifier les données de configuration d'un rack principal, afin de permettre leur transmission par les EFB analogiques d'entrée/sortie.
DROP
Cet EFB permet de modifier les données de configuration d'un rack d'E/S, afin de permettre leur transmission par les EFB analogiques d'entrée/sortie.
AVI030
Voir Exemple d'une section de configuration
AVO020
Voir Exemple d'une section de configuration
Procédure d'extension du rack distant avec le module XBE
Placez un seul EFB QUANTUM dans la section de configuration (CfgAnaIo).
L'accès aux données de configuration de l'extension du rack distant est effectué par les EFB XDROP. Reliez l'entrée SLOT de l'EFB XDROP à l'entrée SLOT de l'EFB DROP. Pour l'entrée NUMBER de l'EFB XDROP, entrez lemême nombre que pour l'entrée NUMBER de l'EFB DROP.
NOTE : N'entrez pas de valeurs littérales aux entrées SLOT des EFB de configuration. Les entrées SLOT doivent être connectées à des sorties SLOT.

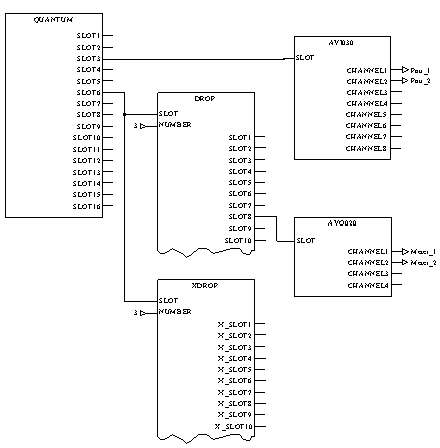

Procédure d'extension du rack distant avec le module XBE
Exemple d'une section de configuration CfgAnaIo
Pour plus d'informations sur le mode de fonctionnement des EFB, consultez le tableau ci-dessous.
EFB
Mode de fonctionnement
QUANTUM
Cet EFB permet de modifier les données de configuration d'un rack principal, afin de permettre leur transmission par les EFB analogiques d'entrée/sortie.
XDROP
Cet EFB permet de modifier les données de configuration d'une extension de rack de module distant afin de permettre leur transmission par les EFB analogiques d'entrée/sortie.
AVI030
Voir Exemple d'une section de configuration
AVO020
Voir Exemple d'une section de configuration
