XBE : Configuration d'une extension de rack de module
Traduction de la notice originale
A propos de nous
Description de la fonction
Ce bloc fonction permet de modifier les données de configuration d'une extension de rack Quantum (principal) en vue de leur utilisation par les EFB de mise à l'échelle.
Pour configurer une extension de rack Quantum (principal), le bloc fonction XBE est intégré à la section de configuration. Il est raccordé à son entrée INSLOT à la sortie SLOTx correspondante du bloc fonction QUANTUM Les blocs fonction de configuration des modules analogiques ou le bloc fonction DROP pour la station d'E/S sont connectés aux sorties SLOTx.
NOTE : N'entrez pas de valeurs littérales aux entrées SLOT des EFB de configuration. Les entrées SLOT doivent être connectées à des sorties SLOT. Les valeurs des sorties SLOT ne sont pas directement utilisées par l'utilisateur. Elles concernent les zones de configuration de la mémoire de l'automate associée aux modules configurés. Des valeurs non valides vont causer un message d'erreur d'exécution dans Outils → Visualisation du diagnostic.
EN et ENO peuvent être configurés comme paramètres supplémentaires.

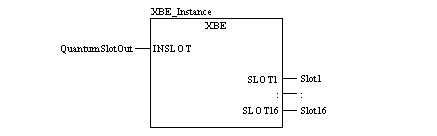

Représentation en FBD
Représentation :

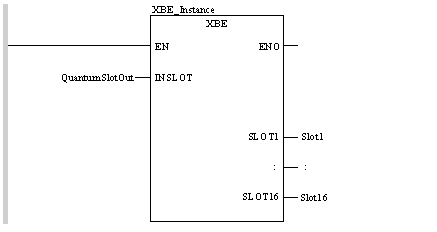

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL XBE_Instance (INSLOT:=QuantumSlotOut,
    SLOT1=>Slot1, SLOT2=>Slot2, SLOT3=>Slot3, SLOT4=>Slot4,
    SLOT5=>Slot5, SLOT6=>Slot6, SLOT7=>Slot7, SLOT8=>Slot8,
    SLOT9=>Slot9, SLOT10=>Slot10, SLOT11=>Slot11,
    SLOT12=>Slot12, SLOT13=>Slot13, SLOT14=>Slot14,
    SLOT15=>Slot15, SLOT16=>Slot16)
Représentation en ST
Représentation :
XBE_Instance (INSLOT:=QuantumSlotOut,
    SLOT1=>Slot1, SLOT2=>Slot2, SLOT3=>Slot3, SLOT4=>Slot4,
    SLOT5=>Slot5, SLOT6=>Slot6, SLOT7=>Slot7, SLOT8=>Slot8,
    SLOT9=>Slot9, SLOT10=>Slot10, SLOT11=>Slot11,
    SLOT12=>Slot12, SLOT13=>Slot13, SLOT14=>Slot14,
    SLOT15=>Slot15, SLOT16=>Slot16) ;
Description des paramètres
Description des paramètres d'entrée :
Paramètre
Type de données
Signification
INSLOT
INT
Emplacement du 140 XBE 100 00 dans le rack central
Description des paramètres de sortie :
Paramètre
Type de données
Signification
SLOT1
INT
Emplacement 1
:
:
:
SLOT16
INT
Emplacement 16
Erreur d'exécution
Pour obtenir la liste des valeurs et des codes d'erreur de bloc, reportez-vous àConfiguration des E/S Quantum.
