ATI030 : Configuration du module ATI Quantum 030 00

Traduction de la notice originale

Description de la fonction

Le bloc fonction permet de modifier les données de configuration d'un module Quantum ATI 030 00 à une utilisation ultérieure par les EFB de mise à l'échelle.

Ce module possède 8 voies d'entrée de thermocouple.

Pour la configuration d'un ATI 030 00, le bloc fonction dans la section de configuration est connecté à la sortie SLOT correspondante du bloc fonction QUANTUM ou DROP. Les définies dans l'affectation des E/S sont automatiquement affectées en interne aux différentes voies. C'est la raison pour laquelle elles ne doivent être occupées que par des variables non localisées.

Le traitement des valeurs analogiques peut se poursuivre dans les sections de mise à l'échelle avec les blocs fonction I_NORM, I_NORM_WARN, I_RAW, I_PHYS et I_PHYS_WARN.

NOTE : Il vaut mieux utiliser le bloc fonction I_NORM que le bloc fonction I_PHYS.

Les paramètres supplémentaires et peuvent être paramétrés.

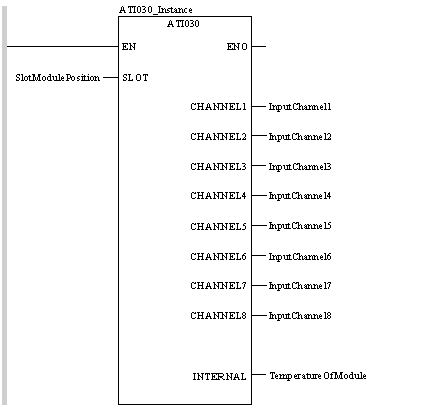

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL ATI030_Instance (SLOT:=SlotModulePosition, CHANNEL1=>InputChannel1, CHANNEL2=>InputChannel2, CHANNEL3=>InputChannel3, CHANNEL4=>InputChannel4, CHANNEL5=>InputChannel5, CHANNEL6=>InputChannel6, CHANNEL7=>InputChannel7, CHANNEL8=>InputChannel8, INTERNAL=>TemperatureOfModule)

Représentation en ST

Représentation :

ATI030_Instance (SLOT:=SlotModulePosition, CHANNEL1=>InputChannel1, CHANNEL2=>InputChannel2, CHANNEL3=>InputChannel3, CHANNEL4=>InputChannel4, CHANNEL5=>InputChannel5, CHANNEL6=>InputChannel6, CHANNEL7=>InputChannel7, CHANNEL8=>InputChannel8, INTERNAL=>TemperatureOfModule) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Signification
SLOT	INT	Emplacement du module

Description des paramètres de sortie :

Paramètre	Type de données	Signification
CHANNEL1	ANL_IN	Voie 1
CHANNEL2	ANL IN	Voie 2
CHANNEL3	ANL IN	Voie 3
CHANNEL4	ANL IN	Voie 4
CHANNEL5	ANL IN	Voie 5
CHANNEL6	ANL IN	Voie 6
CHANNEL7	ANL IN	Voie 7
CHANNEL8	ANL IN	Voie 8
INTERNAL	ANL IN	Température du module

Erreur d’exécution

Si aucun module ATI 030 00 n'a été configuré pour l'entrée SLOT spécifiée, un message d'erreur est généré.

L'alerte de dépassement de plage au niveau des voies peut être traitée via le bloc fonction I_NORM_WARN ou I_PHYS_WARN.

L'information d'état "Dépassement de la capacité au niveau de la voie" peut être consultée dans le registre d'état défini dans l'affectation des E/S.

NOTE : pour une liste des valeurs et des codes d'erreur de bloc, reportez-vous aux Configuration des E/S Quantum.

%IW

Selon la norme CEI, %IW indique un objet langage de type entrée analogique.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

INT

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

Exemple :

-32768, 32767, 2#1111110001001001, 16#9FA4.

ANL_IN

ANL_IN est un type de données interne, utilisé par des FFB Quantum. Par exemple, un FFB ACI040 fournit les structures de voie du module sous la forme de types ANL_IN, qui sont utilisées comme des entrées d'un FFB I_FILTER. N'utilisez pas ce type de données hors des FFB Quantum.

Eléments du DDT :

Nom	Type	Commentaire
valuePtr	UDINT	3x or 4x raw value register
rawControl	BYTE	Control Byte(internal use only)
rawSpecific	BYTE	Specific Byte (internal use only)
offset	INT	Offset Value
range	WORD	Input range (resolution)
channel	BYTE	Input Channel number
statusMode	BYTE	Status Mode (internal use only)
statusPtr	UDINT	Identifies high byte or low byte of status register
warnCode	BYTE	Warning Code (internal use only)
