ACI020 : Configuration du module ACO Quantum 020 00

Traduction de la notice originale

Description de la fonction

Le bloc fonction permet de préparer les données de configuration du module Quantum ACO 020 00 pour permettre leur utilisation ultérieure par les EFB de mise à l'échelle.

Ce module possède 4 voies de sortie pour le traitement du courant dans la plage de 4 à 20 mA

Pour configurer un ACO 020 00, le bloc fonction est raccordé dans la section de configuration à la sortie SLOT correspondante du bloc QUANTUM ou DROP. Les définies dans les composants d'E/S et l'information d'état (si configurée) sont affectées automatiquement aux différentes voies. Donc, seule une allocation avec des variables non localisées est autorisée.

Le traitement des valeurs analogiques peut se poursuivre dans les sections de mise à l'échelle avec les procédures O_NORM, O_NORM_WARN, O_RAW, O_SCALE et O_SCALE_WARN.

et peuvent être configurés comme paramètres supplémentaires.

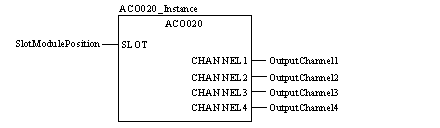

Représentation en FBD

Représentation :

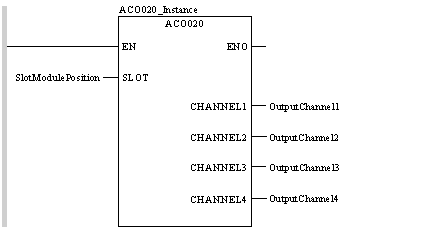

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL ACO020_Instance (SLOT:=SlotModulePosition,
    CHANNEL1=>OutputChannel1, CHANNEL2=>OutputChannel2,
    CHANNEL3=>OutputChannel3, CHANNEL4=>OutputChannel4)

Représentation en ST

Représentation :

ACO020_Instance (SLOT:=SlotModulePosition,
    CHANNEL1=>OutputChannel1, CHANNEL2=>OutputChannel2,
    CHANNEL3=>OutputChannel3, CHANNEL4=>OutputChannel4) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Signification
SLOT	INT	Emplacement du module

Description des paramètres de sortie :

Paramètre	Type de données	Signification
VOIE1	ANL IN	Voie 1
VOIE2	ANL_OUT	Voie2
VOIE3	ANL_OUT	Voie3
VOIE4	ANL_OUT	Voie4

Erreur d'exécution

Si aucun module ACO 020 00 n'a été configuré pour l'entrée SLOT définie, un message d'erreur est généré.

L'information d'état "rupture de fil sur voie" peut être visualisée dans le registre d'état défini dans l'affectation des E/S.

NOTE : pour une liste des valeurs et des codes d'erreur de bloc, reportez-vous aux Configuration des E/S Quantum.

%MW

Selon la norme CEI, %MW indique un objet langage de type mot mémoire.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

INT

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

Exemple :

-32768, 32767, 2#1111110001001001, 16#9FA4.

ANL_IN

ANL_IN est un type de données interne, utilisé par des FFB Quantum. Par exemple, un FFB ACI040 fournit les structures de voie du module sous la forme de types ANL_IN, qui sont utilisées comme des entrées d'un FFB I_FILTER. N'utilisez pas ce type de données hors des FFB Quantum.

Eléments du DDT :

Nom	Type	Commentaire
valuePtr	UDINT	3x or 4x raw value register
rawControl	BYTE	Control Byte(internal use only)
rawSpecific	BYTE	Specific Byte (internal use only)
offset	INT	Offset Value
range	WORD	Input range (resolution)
channel	BYTE	Input Channel number
statusMode	BYTE	Status Mode (internal use only)
statusPtr	UDINT	Identifies high byte or low byte of status register
warnCode	BYTE	Warning Code (internal use only)
