Présentation
Cette section présente les différents modules Ethernet Modicon Quantum.
Description générale
Le module Ethernet Modicon Quantum présenté ci-après est l'un des derniers modèles d'une gamme de modules Ethernet TCP/IP Modicon Quantum, conçus pour permettre à un automate programmable industriel (API) Modicon Quantum de communiquer avec d'autres équipements via un réseau Ethernet. Les composants électroniques des modules Ethernet sont contenus dans un boîtier Modicon Quantum1U, occupant un emplacement dans une embase Modicon Quantum. Ce module, qu'il est possible de remplacer sous tension, peut s'insérer dans tout emplacement disponible de l'embase.
Les modules NOE 771 x0 et NOE 771 x1 permettent les communications d'égal à égal en temps réel ainsi que la scrutation des E/S et ils fournissent un serveur Modbus/TCP. Les services HTTP qu'ils contiennent proposent des utilitaires de maintenance et de configuration au module.
Vue avant

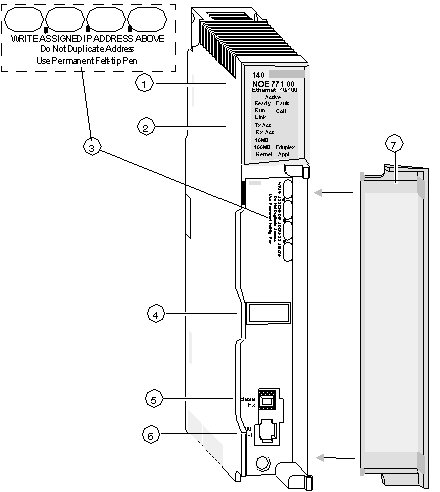

L'illustration suivante représente l'avant du module Ethernet NOE 771 00 et sert d'exemple pour l'ensemble des modules Ethernet.
1
Numéro du modèle, description du module, code couleur
2
Affichage des voyants
3
Zone d'inscription de l'adresse IP par l'utilisateur
4
Etiquette d'adresse globale
5
Connecteur de câble MT-RJ 100 BASE-FX
6
Connecteur de câble RJ-45 10/100 BASE-T
7
Capot amovible
Principaux services Ethernet
Les principaux services Ethernet des modèles 140 NOE 771 (-00, -01, -10, -11) et 140 NWM 100 00 sont répertoriés ci-dessous :
Service
-00
-01
-10
-11
NWM
Serveur HTTP
X
X
X
X
X
Serveur FTP
X
X
X
X
X
Système de fichier Flash
X
X
X
X
X
Client BOOTP
X
X
X
X
X
Serveur d'adresses
X
X
X
X
Agent SNMP V2 (service de gestion de réseau)
X
X
X
X
X
Messagerie Modbus
X
X
X
X
X
Scrutateur d'E/S
X
X
X
Redondance d'UC
X
X
Global Data (Publier / Souscrire)
X
X
Surveillance de la bande passante
X
X
Serveur FDR (Fast Device Replacement)
X
X
Diagnostic Web avancé
X
X
X
Base de données MIB privée de Schneider
X
X
X
Application FactoryCast
X
X
X
Pages Web programmables par l'utilisateur
X
X
X
Machine virtuelle JAVA
X
Connexion à fibre optique
X
X
X
X
Connexion RJ-45
X
X
X
X
Service de synchronisation de l'heure
X
Service de notification par message électronique
X
X
NOTE : dans la description détaillée des principales caractéristiques, seuls les modules de la famille NOE sont mentionnés. Ces caractéristiques sont également disponibles pour le module 140 NWM 100 00, en fonction des propriétés répertoriées dans le tableau ci-dessus.
NOTE : dans le logiciel Control Expert, le module 140 NWM 100 00 appartient à la famille des réseaux TCP/IP classiques, bien qu'il fasse partie de la famille de réseaux TCP/IP FactoryCast. Les services répertoriés ci-dessus (I/O Scanning, Global Data, serveur d'adresses, surveillance de la bande passante) ne sont donc pas pris en charge par le module. Vous pouvez néanmoins les sélectionner dans la configuration de réseau normal TCP/IP dans Control Expert. (Même si les services sont configurés, ils ne fonctionneront pas pour le module.)
Nombre maximal de réseaux par CPU
Le tableau suivant indique le nombre maximal de réseaux par CPU (le terme « réseau » désigne la somme des modules de communication NOE, MODBUS+, etc. :
Type de CPU Modicon Quantum
Nombre de réseaux pris en charge
140 CPU 311 10
2
140 CPU 434 12A
6
140 CPU 534 14A
6
140 CPU 651 50
6
140 CPU 651 50
6
140 CPU 652 60
6
140 CPU 658 60
6
140 CPU 670 60
3
140 CPU 671 60
6
140 CPU 672 60
6
140 CPU 672 61
6
140 CPU 678 61
6
Composants du panneau avant
Le panneau avant des modules Ethernet comporte le marquage d'identification, les codes couleur et l'affichage des voyants. Vous trouverez derrière la porte amovible du panneau avant une zone permettant d'inscrire une adresse IP, une étiquette d'adresse globale et deux connecteurs de câble Ethernet.
Le tableau suivant décrit les composants du panneau avant illustrés sur la vue frontale :
Composant
Description
Panneau d'affichage des voyants
Indique l'état de fonctionnement du module, ainsi que le réseau de communication (fibre optique ou Ethernet) auquel il est connecté.
Zone d'adresse IP
Zone dans laquelle vous pouvez écrire l'adresse IP affectée au module.
Etiquette d'adresse globale
Indique l'adresse MAC Ethernet globale du module qui a été affectée en usine.
Connecteur 100 BASE-FX
Prise femelle MT-RJ pour connecter un câble fibre optique Ethernet 100 mégabits.
Connecteur 10/100 BASE-T :
Prise femelle RJ-45 pour connecter un câble à paire torsadée blindée Ethernet.
