Voyants pour les modules Ethernet

Illustration

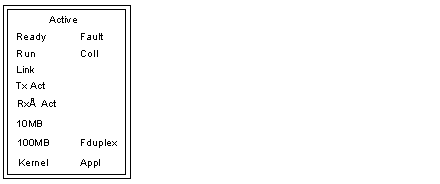

La figure suivante illustre les voyants du module NOE 771 00 comme paramètres substituables pour tous les modules Ethernet :

Description

Le tableau ci-dessous décrit les voyants :

Voyant	Couleur	Description
Active	Vert	Indique que l'embase est configurée.
Ready	Vert	Indique que le module fonctionne correctement.
Fault	Rouge	Signale un blocage (ou une défaillance) du module NOE.
Run	Vert	Clignote pour signaler un code de diagnostic, dont vous obtiendrez la description dans la section ci-dessous.
Coll.	Rouge	Clignote en cas de collisions Ethernet.
Link	Vert	Allumé si la liaison Ethernet est active.
Tx Act	Vert	Clignote en cas d'émission Ethernet.
Rx Act	Vert	Clignote en cas de réception Ethernet.
10MB	Vert	Allumé si le module est connecté à un réseau 10 mégabits.
100MB	Vert	Allumé si le module est connecté à un réseau 100 mégabits.
Fduplex		Allumé si Ethernet fonctionne en mode Full Duplex.
Kernel	Orange	Allumé en mode noyau. Clignote en mode téléchargement.
Appl	Vert	Allumé si le journal des blocages n'est plus vide.

Etats du voyant Run

Le tableau ci-dessous énumère la liste des états disponibles du voyant Run et en donne le diagnostic (modules 140 NOE 771x1 et 140 NWM 100).

Etat du voyant	Etat du 140NOE771x1	Etat du 140NWM100
Allumé (en permanence)	Fonctionnement normal : le module NOE est prêt à communiquer en réseau.	Fonctionnement normal : le module NOE est prêt à communiquer en réseau.
Nombre de clignotements dans la séquence
1	Non utilisé	Non utilisé
2	Non utilisé	Non utilisé
3	Pas de liaison : le câble réseau n'est pas raccordé ou est défectueux.	Pas de liaison : le câble réseau n'est pas raccordé ou est défectueux.
4	Adresse IP double : l'adresse IP par défaut est appliquée au module	Adresse IP double : le module restera en mode local
5	Pas d'adresse IP : le module tente d'obtenir une adresse IP auprès d'un serveur BOOTP. Le module est défini sur son adresse IP par défaut.	Pas d'adresse IP : le module tente d'obtenir une adresse IP auprès d'un serveur BOOTP.
6	Configuration IP incorrecte. Cause probable : la passerelle par défaut ne se trouve pas sur le même masque de sous réseau. L'adresse IP par défaut est appliquée au module.	Utilisation de l'adresse IP par défaut
7	Aucun programme de NOE valide n'est présent.	Aucun programme de NOE valide n'est présent.
8	Non utilisé	Non utilisé
9	-	Système de fichier flash inopérant.
