Fonctionnalité de transparence
Traduction de la notice originale
A propos de nous
Introduction à la transparence
Il est possible de scinder un réseau en plusieurs sous-réseaux pour restreindre l'accès des utilisateurs et augmenter les performances. Les équipements des différents sous-réseaux sont alors incapables de communiquer directement.
Cependant, grâce à la fonctionnalité de transfert IP du module de réseau de contrôle BMENOC0321, vous pouvez assurer la transparence du réseau Ethernet pour faciliter les communications entre les équipements appartenant à des sous-réseaux séparés. Dans les systèmes M580, vous utiliserez un module BMENOC0321 pour assurer cette transparence entre différents types d'équipements du réseau de contrôle, du réseau d'équipements et du réseau d'équipements étendu.
Vous pouvez par exemple accéder aux données de configuration, de diagnostic et d'E/S des équipements du réseau d'équipements (UC M580, ATV, TeSys, STB, etc.) en exécutant le logiciel Control Expert DTM sur un PC du réseau de contrôle.
Utilisez Control Expert pour configurer le service de transfert IP.
NOTE : Le débit maximal recommandé pour un module BMENOC0321 utilisant le service de transfert IP est 1 350 paquets par seconde.
Avant de commencer
Avant toute chose, modifiez la configuration de Control Expert pour faciliter l'utilisation du service de transfert IP :
Etape
Action
1
Activez le service de transfert IP.
2
Configurez le port de service en tant que port de réseau étendu.
NOTE : si vous téléchargez l'application via un module BMENOC0301/11, celui-ci est réinitialisé à la fin du téléchargement, ce qui réinitialise la connexion entre Control Expert et le module. Si vous téléchargez l'application via le port USB de l'UC M580, la connexion est maintenue.

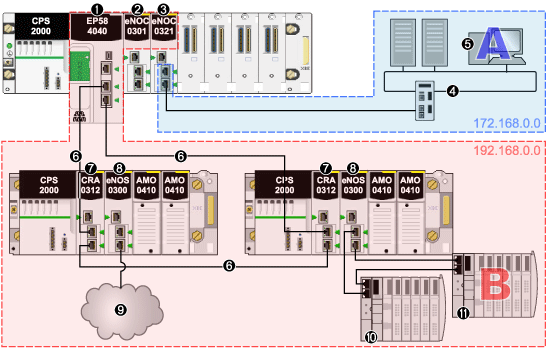

Exemple de transfert IP
Supposons que vous souhaitez assurer la transparence entre le réseau de contrôle et le réseau d'équipements :
Pour faciliter les communications entre les hôtes A et B, connectez le réseau de contrôle et le réseau d'équipements, de manière physique et logique. Le service de transfert IP du module BMENOC0321 est l'interface de cette connexion réseau.
Dans l'exemple d'architecture, le service de transfert IP du module BMENOC0321 assure la transparence entre le réseau d'équipements et le réseau de contrôle. L'hôte A du sous-réseau 172.168.00 (bleu) peut communiquer avec l'hôte B du sous-réseau 192.168.0.0 (rouge), car le module BMENOC0321 possède une adresse sur les deux sous-réseaux :
1
CPU BME•58•••• connectant le rack local à l'anneau principal
2
Module de communication Ethernet BMENOC0301 connecté à l'UC via l'embase Ethernet (il appartient donc au même réseau que l'UC)
3
Module BMENOC0321 ayant des adresses IP sur trois sous-réseaux (172.168.0.0 et 192.168.0.0) grâce au service de transfert IP
4
Réseau de contrôle appartenant au sous-réseau 172.168.0.0
5
PC (hôte A) appartenant au réseau de contrôle
6
Anneau principal RIO connecté à l'UC
7
Module adaptateur EIO (e)X80 BM•CRA312•0 sur une station RIO de l'anneau principal
8
Modules de sélection d'options de réseau BMENOS0300 sur des stations RIO
9
Nuage DIO connecté à l'anneau principal via le module de sélection d'options de réseau BMENOS0300
10
Ilot STB d'un sous-anneau DIO connecté à l'anneau principal via le module BMENOS0300
11
Autre îlot STB sur le même sous-anneau DIO comprenant le module STB qui représente l'hôte B dans le réseau d'équipements
Dans cet exemple, le service de transfert IP du module BMENOC0321 a trois interfaces avec des adresses IP différentes dans trois sous-réseaux :
Réseaux
Service de transfert IP
Adresse IP
Masque de sous-réseau
Adresse réseau
Interface Ethernet
Réseau de contrôle
172.168.30.1
255.255.0.0
172.168.0.0
ETH 2, ETH 3
Réseau d'équipements
192.168.13.1
255.255.0.0
192.168.0.0
Port d'embase Ethernet
Réseau d'équipements étendu
10.20.1.1
255.255.0.0
10.20.0.0
ETH 1
Maintenant que le service de transfert IP est en place, ajoutez les informations de transfert des adresses IP sur le PC (hôte A) et le module STB (hôte B). Les hôtes s'appuient sur ces informations pour envoyer les paquets au-delà de leur propre sous-réseau, en utilisant le service de transfert IP du module BMENOC0321.
Configurez le module STB de sorte que tout le trafic destiné à être envoyé en dehors de son sous-réseau soit transféré au module BMENOC0321. Autrement dit, le trafic à destination des réseaux non associés à l'adresse 192.168.0.0 doit être transféré en totalité à l'interface appropriée du module BMENOC0321.
Dans cet exemple, l'interface adéquate du module BMENOC0321 est l'interface de réseau d'équipements (identifiée par l'adresse IP 192.168.13.1 au sein du réseau du module STB). Pour obtenir cette configuration, vous devez définir l'adresse de passerelle par défaut du module STB sur 192.168.13.1.
Configurez le PC de la même manière. Dans un environnement sur PC, il est néanmoins possible de configurer des règles de communication distinctes. Pour faciliter les communications entre le PC du réseau de contrôle et les équipements du réseau d'équipements, l'adresse IP attribuée au module BMENOC0321 du réseau de contrôle doit servir à acheminer le trafic destiné au réseau d'équipements.
Définir un itinéraire statique
Le PC (hôte A) fait partie du réseau de contrôle. Il peut communiquer avec le module BMENOC0321 du rack local via l'adresse IP de réseau de contrôle du module. Pour que le PC puisse communiquer avec les équipements du réseau d'équipements, il est nécessaire de lui ajouter un itinéraire statique. Par exemple : c:\route ADD 192.168.0.0 mask 255.255.0.0 172.16.30.1
Où :
Utilisez l'option "-p" (facultatif) pour créer un itinéraire persistant au fil des redémarrages du système.
Avec cette configuration, le PC envoie tout le trafic destiné au réseau d'équipements (192.168.0.0) au module BMENOC0321 (à l'adresse IP 172.16.30.1). Le module BMENOC0321 transfère alors le trafic à l'équipement qui convient (et inversement).
