Introduction
Le rack local d'un système M580 peut inclure différentes combinaisons de modules de communication Ethernet. Cette section décrit les réseaux créés en fonction de la manière dont le module de réseau de contrôle BMENOC0321 est configuré.
Types de réseau
Un rack local contient une UC et jusqu'à 6 modules de communication (un seul peut avoir le service de transfert IP activé). Le module BMENOC0321 peut communiquer avec les autres modules et équipements du système pour différentes combinaisons de réseau, selon l'état de la connexion de l'embase (activée ou désactivée) :

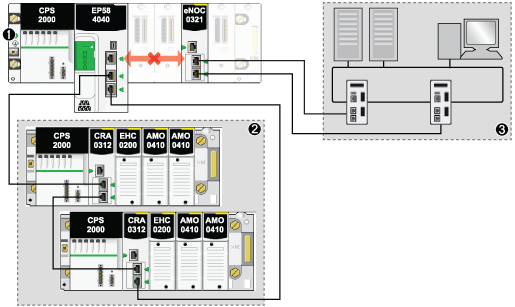

Sur la figure ci-dessous, la connexion de l'embase sur le rack local est désactivée (flèche rouge). Le service de transfert IP est donc désactivé. Dans l'exemple d'isolation suivant, aucune transparence n'est assurée entre le réseau d'équipements et le réseau de contrôle :
1
Le rack local ne dispose pas de connexion d'embase Ethernet entre l'UC M580 (et les autres équipements du réseau d'équipements) et le module BMENOC0321 (pour lequel le service de transfert IP est désactivé).
2
Le réseau d'équipements est connecté à l'UC du rack local.
3
Le module BMENOC0321 est connecté à un réseau de contrôle via des liaisons redondantes.
Sur la figure ci-dessous, vous pouvez activer le service de transfert IP pour trois réseaux configurés, car la connexion de l'embase est activée sur le rack local (flèche verte) :
Réseaux
Ports
Réseau d'équipements
Port d'embase Ethernet
Réseau d'équipements étendu
Port de service (ETH 1)
Réseau de contrôle
ETH 2, ETH 3

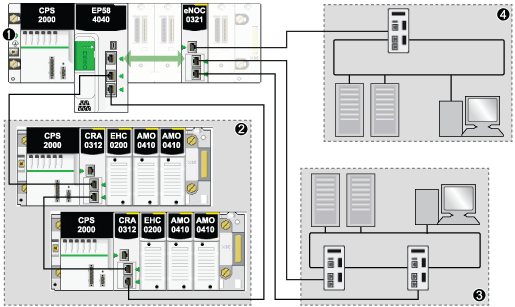

Dans cet exemple, le service de transfert IP est activé afin de pouvoir assurer la transparence réseau. Le module BMENOC0321 utilise la connexion de l'embase (flèche verte) pour communiquer avec le réseau d'équipements :
1
Le rack local dispose d'une connexion d'embase (flèche verte) entre l'UC M580 et le module BMENOC0321 (pour lequel le service de transfert IP est activé).
2
Le réseau d'équipements est connecté à l'UC du rack local.
3
Le module BMENOC0321 est connecté à un réseau de contrôle.
4
Le port de service du module BMENOC0321 est connecté à un réseau d'équipements étendu.
Utilisation de différents services et protocoles
L'état (activé ou désactivé) d'un service ou d'un protocole peut affecter l'utilisation des autres services et protocoles. Le tableau suivant présente les combinaisons de services autorisées, selon que ces derniers sont activés ou désactivés pour le module BMENOC0321 :
Protocole IPsec
Service de transfert IP
Port d'embase Ethernet
activé
désactivé
désactivé
désactivé
activé
activé
désactivé
désactivé
activé/désactivé
