La principale fonction du module de réseau de contrôle BMENOC0321 est d'assurer la transparence réseau entre un (comprenant des équipements RIO et distribués) et un réseau de contrôle.
Autres fonctionnalités du module BMENOC0321 :
-
Le module fonctionne sur un réseau qui utilise le protocole .
-
Le module configure les paramètres IP et les fichiers de configuration des équipements d'E/S du réseau de contrôle.
-
Le module prend en charge la fonctionnalité .
-
Le module scrute les équipements d'E/S du réseau de contrôle.
-
Le module fonctionne sur un réseau relié au réseau de contrôle via une connexion 1 000 Mbits/s.
-
Le module prend en charge les communications sécurisées sur IP (
IPsec).

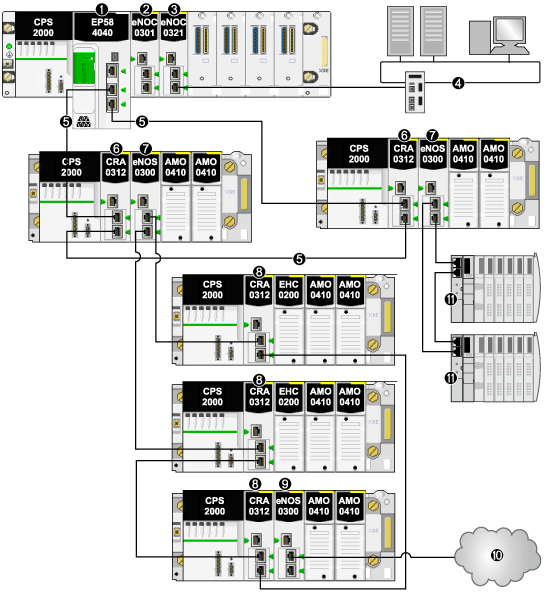

Dans cette architecture M580, un module de réseau de contrôle BMENOC0321 relie un réseau de contrôle à un rack local comprenant une UC et un module de communication Ethernet BMENOC0301/BMENOC0311. Le module BMENOC0321 assure la transparence réseau entre le réseau de contrôle et le réseau d'équipements :
1
CPU BME•58•••• connectant le rack local à l'anneau principal
2
Module de communication Ethernet BMENOC0301 sur le rack local gérant les équipements distribués du réseau d'équipements
3
Module de réseau de contrôle BMENOC0321
4
Réseau de contrôle
5
Anneau principal d'E/S distantes (RIO)
6
Module adaptateur EIO (e)X80 BM•CRA312•0 sur une station RIO de l'anneau principal
7
Module de sélection d'options de réseau BMENOS0300 sur une station RIO
8
Module BM•CRA312•0 sur une station RIO d'un sous-anneau RIO
9
Module BMENOS0300 sur une station d'un sous-anneau RIO
10
Nuage DIO connecté à un sous-anneau RIO via un module de sélection d'options de réseau BMENOS0300
11
Ilot STB d'un sous-anneau DIO connecté à l'anneau principal via un module BMENOS0300 situé sur une station RIO
-
Il existe deux sous-réseaux : un pour le réseau de contrôle et un pour le réseau d'équipements.
-
La station de travail de surveillance du réseau de contrôle peut communiquer avec les équipements du réseau d'équipements via le module de réseau de contrôle BMENOC0321.
-
La fonctionnalité de transfert IP du module BMENOC0321 assure la transparence Ethernet entre le réseau de contrôle et le réseau d'équipements.
Comment utiliser la passerelle par défaut du module BMENOC0321 ?
Comme indiqué précédemment, si la cible d'un datagramme est hors d'un réseau, le datagramme est envoyé à la passerelle par défaut. Dans un système M580, la passerelle par défaut est le module BMENOC0321. Si la cible du datagramme n'est pas un équipement situé dans l'un des trois réseaux connus du module BMENOC0321, le datagramme est envoyé à la passerelle par défaut du module BMENOC0321.
NOTE : pour configurer la passerelle par défaut, double-cliquez sur le module BMENOC0321 dans le
bus automate de Control Expert.
