Etape
|
Action
|
---|---|
1
|
Configurez les modules suivants sur le rack local :
NOTE : le nombre de modules de communication Ethernet BMENOC0301/BMENOC0311 dépend de la conception du réseau. Vous pouvez utiliser ces modules pour bénéficier d'une capacité de scrutation DIO supérieure à celle de l'UC M580 sélectionnée. |
2
|
Assurez-vous que les ports d'embase Ethernet sont activés.
|
3
|
Installez un commutateur Ethernet sur le réseau de contrôle à une distance inférieure ou égale à 100 m par rapport au module BMENOC0321 du rack local.
NOTE : le commutateur ne doit pas être nécessairement un commutateur double anneau géré (DRS). |
4
|
Connectez le port du réseau de contrôle du module BMENOC0321 (ETH 2 ou ETH 3) à un port Ethernet du commutateur situé sur le réseau de contrôle.
NOTE : Consultez les recommandations Schneider Electric relatives aux types de câble. |

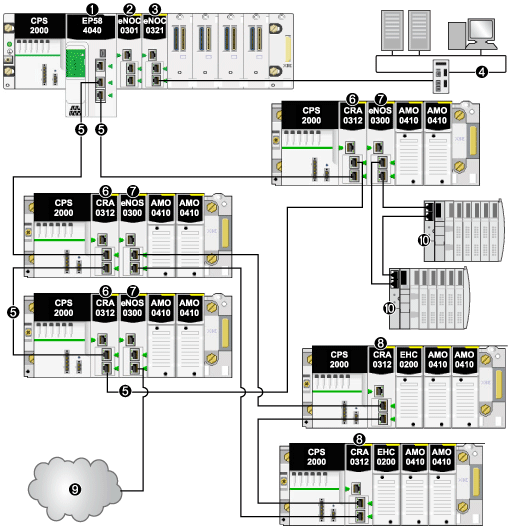

1UC BME•58•••• connectant le rack local à l'anneau principal
2Module de communication Ethernet BMENOC0301/BMENOC0311 sur le rack local gérant plus de nœuds d'équipements distribués sur le réseau d'équipements que la capacité de scrutation DIO admise par l'UC M580
3Module de réseau de contrôle BMENOC0321
4Réseau de contrôle
5Anneau principal d'E/S distantes (RIO)
6Module adaptateur EIO (e)X80 BM•CRA312•0 sur une station RIO de l'anneau principal
7Module de sélection d'options de réseau BMENOS0300 sur une station RIO
8Module BM•CRA312•0 sur une station RIO d'un sous-anneau RIO
9Nuage DIO connecté à l'anneau principal via un module de sélection d'options de réseau BMENOS0300 situé sur une station RIO
10Ilot STB d'un sous-anneau DIO connecté à l'anneau principal via un module BMENOS0300 situé sur une station RIO
Etape
|
Action
|
---|---|
1
|
Configurez les modules suivants sur le rack local :
NOTE : le nombre de modules de communication Ethernet BMENOC0301/BMENOC0311 dépend de la conception du réseau. Vous pouvez utiliser ces modules pour bénéficier d'une capacité de scrutation DIO supérieure à celle de l'UC M580 sélectionnée. |
2
|
Assurez-vous que les ports d'embase Ethernet sont activés.
|
3
|
Installez et connectez deux commutateurs Ethernet gérés (DRS), en utilisant un câble blindé en cuivre à 4 paires torsadées CAT5e (10/100 Mbps), sur le réseau de contrôle à une distance inférieure ou égale à 100 m l'un de l'autre et par rapport au module BMENOC0321 sur le rack local.
|
4
|
Utilisez des câbles blindés en cuivre à 4 paires torsadées CAT5e (10/100 Mbps) pour réaliser les connexions suivantes :
|

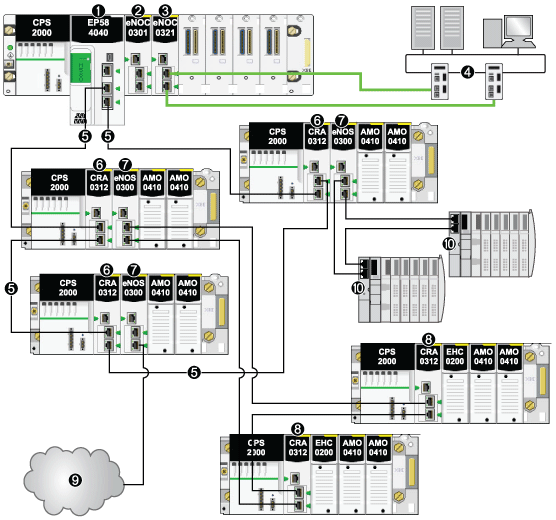

1UC BME•58•••• connectant le rack local à l'anneau principal
2Module de communication Ethernet BMENOC0301/BMENOC0311 sur le rack local gérant les équipements distribués du réseau d'équipements
3Module de réseau de contrôle BMENOC0321 (connecté au réseau de contrôle via le protocole RSTP sur des ports doubles gigabit)
4Réseau de contrôle
5Anneau principal d'E/S distantes (RIO)
6Module adaptateur EIO (e)X80 BM•CRA312•0 sur une station RIO de l'anneau principal
7Module de sélection d'options de réseau BMENOS0300 sur une station RIO de l'anneau principal
8Module BM•CRA312•0 sur une station RIO d'un sous-anneau RIO
9Nuage DIO connecté à l'anneau principal via un module de sélection d'options de réseau BMENOS0300 situé sur une station RIO
10Ilot STB d'un sous-anneau DIO connecté à l'anneau principal via un module BMENOS0300 situé sur une station RIO
