Aurelien29

Bonjour, voici l'article du centre d'aide sur ce sujet https://support.sogelink.fr/guide-de-demarrage-rapide/ en fonction de votre type de licence ( clé physique ou Démat ) et de votre version de Covadis installé ( si 18.1 uniquement Démat ) vous aurez alors vos réponses. Si vous n'y trouvez pas votre bonheur renvoyez un message en précisant votre version de Covadis et votre type de licence.

Bonjour, pour les personnes qui sont en version 18.0 la decomposition du bassin donnent des polylignes 3D qui peuvent etre utilisé pour une conversion en PFM voir meme encore plus simple le MNT du bassin est aussi present et il suffit de le convertir en PFM.

cela ressemble a

pourriez vous refaire le scu sans utiliser des sommets d objets, et avez vous alors toujours le probleme?

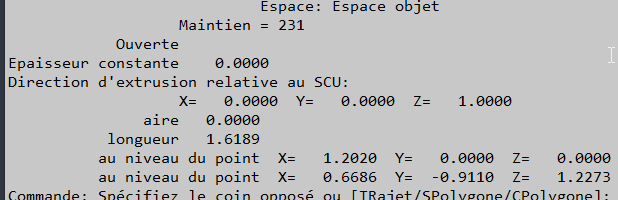

si vous selectionnez une polyligne puis fonction LISTE y a t il le terme direction d extrusion??

Bonjour, vu de loin je dirai problème de SCU qui n est plus parfaitement vu de Haut ou des objets qui ne sont pas en 0 en Altitude + SCU pas parfaitement vu de Haut

Hello Thierry et oui je suis bien d'accord, meme si cette fonction avait "sauvé" qqe utilisateurs

Bonjour, il y a en effet une commande support pour générer et envoyer le DUMP + fichier error la commande est à lancer juste apres avoir relancé AutoCAD suite au plantage, c'est le support qui vous fera la demande du fichier si il est utile à la recherche de l'ARX qui pose probleme. ( il leur faudra l'heure de l'envoi du fichier et espérer que le plantage ne vienne pas d'AutoCAD sinon la résolution du probleme ne sera pas du ressort de Geomedia.) Rapprochez vous du support ils vous donneront la fonction

Bonjour, pour la partie AutoPISTE il y avait en effet la fonction PISTDIEXPORTOLDVERSION qui permettait de rétrograder une version d'un projet vers une version précédente.

c'est pour cela qu il est conseillé d utiliser PFM peut importe la géometrie des polylignes fond et bord de plateforme le module n y sera pas sensible. Si vous souhaitez utiliser projet linéaire il faut reconstruire l'axe et ne pas convertir une spline en poly il faut repartir des alignement droit et entre eux construire un arc par accrochage tangence sur les alignements droit. Sur 200m cela peut aller vite et reduira les problemes de modelisation du futur MNT

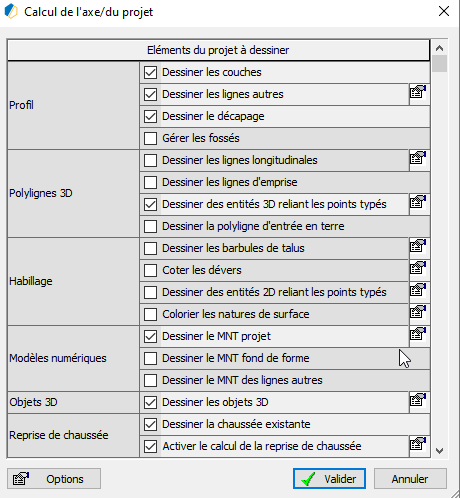

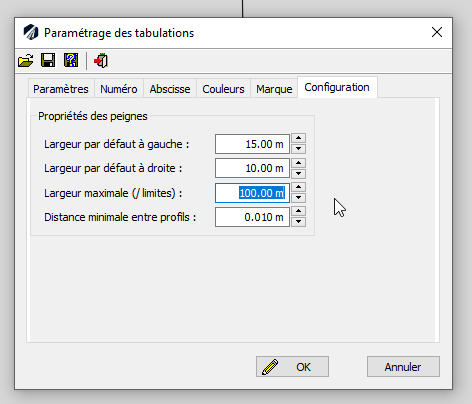

Bonjour, pourriez vous préciser la longueur totale de votre projet? Si il est inférieur à 500m le plus simple est d'utiliser le module PFM Si plus de 500m alors en effet projet linéaire, mais attention à la construction de l'axe en plan il faut éviter les rupture de tangence entre les éléments d'axe sinon la modélisation MNT ne va pas ressembler a grand chose ou ne pas se générer du tout. Autre point important il faut surveiller les tabulations, il ne faut pas d'intersections entre elles La distance de recherche pour le suivi de trajectoire va avoir son importance au vu de votre axe en plan la largeur MAX va etre a réduire en fonction de la distance max entre votre axe et le point le plus éloigné de vos suivi de trajectoire, cela pour éviter au logiciel de venir intersecté 2 fois la même ligne de suivi en prolongeant la tabulation. Il est par defaut à 100m il va etre à 20m environ dans votre cas Autre point vous indiquez faire une fusion entre votre MNT TN et projet, au moment du calcul le logiciel peut le faire automatiquement: au bout de la ligne dessiner le MNT projet il faut cocher TN

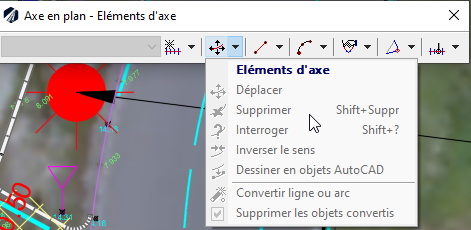

Bonjour, pourriez vous préciser le type d' éléments que vous souhaitez modifier ( alignement droit, clothoide, arc ) . il est possible qu en fonction du mode de construction choisi pour créer un élément qu' AutoPISTE refuse le déplacement car il est dépendant d'un autre ( Tangence, sommet,...) En général pour modifier un élément le plus simple est de le supprimer via la fonction Supprimer puis reconstruire en fonction de vos nouvelles contrainte. Si besoin joignez le dwg et indiquez l’élément à modifier.

Bonjour, via Projet Lineaire en utilisant le Bord de PFM comme Axe,

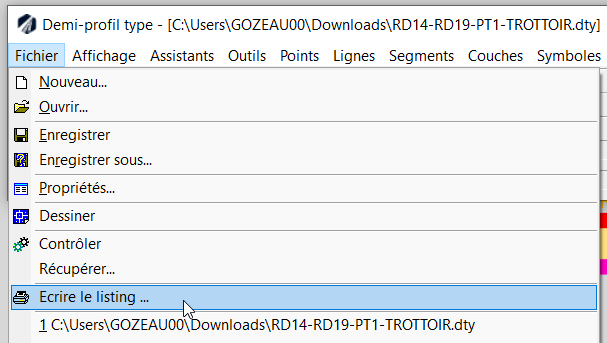

Cette fonction "support" est très utile pour rapidement déconstruire un profil et voir comment les éléments interagissent entre eux. dans le munu fichier puis écrire le listing

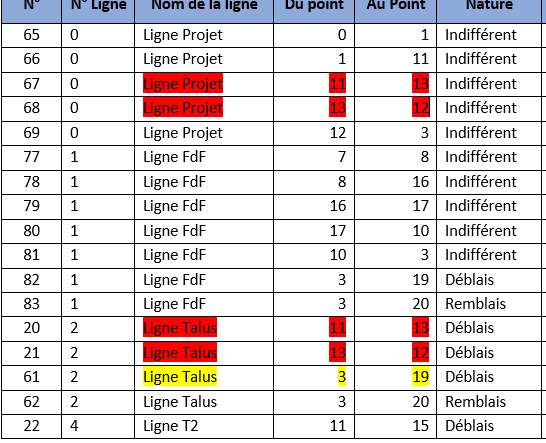

Bonjour, attention vous avez des segments superposés, il faut enlever la ligne talus 11-13 13-12 pour ne garder en talus que 3-19

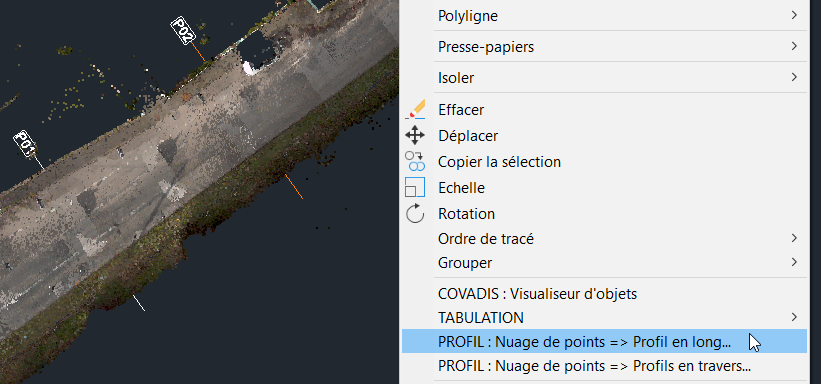

Bonjour, si Covadis clic droit sur une polyligne puis Voila Voila

Bonjour, cela me fait penser à un bug de la V17.0 de Covadis, pourriez vous préciser votre version de Covadis?

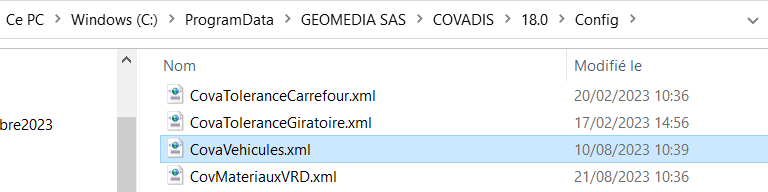

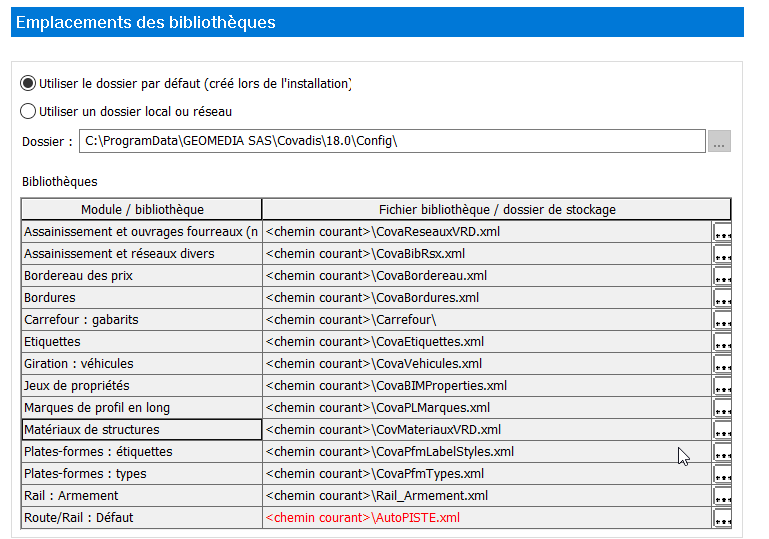

dans la 18.0 de Covadis la biblio est par défaut a l emplacement La date de votre fichier est t elle bien modifié lorsque vous avez ajouté un matériau?? dans les options AutoCAD onglet Covadis vous avez le "bon" chemin:

Bonjour, dans la biblio des matériaux COVAMATGEST

dans le cas 1m si un point tous les 10% cela donne un point par 10cm si cas a 10m alors a 10% cela donnera 1m entre les points de construction

Bonjour, en effet il faut utiliser Longueur sur TN et au lieu d'une distance fixe il faut utiliser des points de construction entre ces 2 points avec 10% 20% 30% ...... donc peut importe la distance entre le premier et dernier points les autres de construction seront à X % de distance entre les 2. Et en effet cela est plus simple en Ptype.

Bonjour, si le souhait est de modifier les objets il faut avoir en plus de son AutoCAD le Plug in qui a généré les objets ( comme Covadis par exemple ) si vous n'avez pas le logiciel qui a servit a faire les objets il faut voir avec la personne qui vous a fourni les plans, dans la plupart des logiciels il est possible de décomposer les objets en éléments "simple " AutoCAD.

Bonjour, pourriez vous faire le test dans un dessin vierge proche des coordonnées 0,0 avec un fichier en metre et une polyligne simple toute droite de 20 metres de long. Cela fonctionne t il ? si oui dans votre fichier de base votre polyligne a t elle une elevation ? votre scu est bien en general? vos unités en metre ? si cela ne fonctionne pas cela vient de votre bibliotheque de vehicules pourriez vous la remplacer par celle que je joint et relancez AutoCAD puis testez de nouveau... (faites une copie de votre biblio si vous avez personnalisé des vehicules) emplacement de la biblio en V18 : CovaVehicules.xml

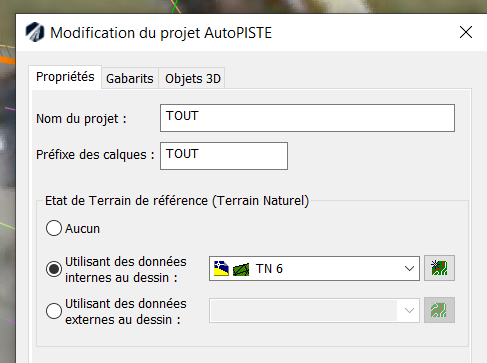

Bonjour il manque la courbe TN dans votre profil. Question 1, votre MNT TN est t il bien assez large est present dans la zone de votre P22 ? Question 2, sur la vue en plan pour le profil 22 avez vous une polyligne 3D dans un calque "nom-projet"PRTR_TN ? dans la négative pourriez vous depuis les propriétés du projet changer votre etat de terrain de reference par un MNT bidon puis validez. ensuite de nouveau revenez dans la fenetre et remettez en place votre MNT. cela permet de relancez le calcul des poly 3D au niveau de vos profils en vue en plan et si la theorie rejoint la pratique en dessinant de nouveau vos profils le TN devrait etre de retour. Si rien de mieux il faudrait un extrait de votre fichier..

Bonjour, avec la 18.1 qui doit être dispo dans la semaine ( ou pas ) il y aura la possibilité de gérer cela via les zones de structure. Rapprochez vous du support ils doivent avoir en leur possession un lien vers le webinaire qui en fait la démonstration. Ou si Thierry G est dans le secteur il pourra faire un post avec la vidéo en lien.
