CRL

Pour info, voici ma configu'. (dernier PC (portable) du boulot) : LENOVO ThinkPad P15 Gen 1 Intel® Core™ i5-10400H CPU @260GHz RAM 16Go (un peu plus ne ferait pas de mal) CG NVidia Quadro T1000. Au boulot j'ai : un dock pour connecter : 2 écrans (donc ça fait 3 avec celui du laptop) clavier souris Casque audio Niveau logiciel : AutoCAD full 2021 (fluide) AutoCAD LT (très fluide) Revit (moins fluide) Recap pro (fluide) et toute la clique Microsoft Et tout marche très bien. J'utilise 95% AutoCAD (50/50 entre Full et LT) j'ai pas de ralentissement (sauf en cas d'énorme projets) Revit (2% du temps) est un peu lent parfois, mais rien de bloquant.

Ce que je te conseil, c'est de commencer par isoler tes radiateurs du reste de ton dessin pour plus de facilité. SELECTSIMILAR → sélectionner le bloc radiateur → [entrée] → _isolateobjects → [entrée] Puis essayer de sélectionner les blocs avec un attribut particulier avec la routine de Giles sur les sélections particulières. Voilà l'extrait de code qui va bien : ;;; Special_Selections -Gilles Chanteau- (gile) ;;; extrait des quelques routines pour créer des jeux de sélection particuliers. ;;;===============================================================;;; ;; Sélection par valeur d'attribut (defun c:ssatt (/ doc att elst tag val name ss1 ss2) (vl-load-com) (and (setq doc (vla-get-ActiveDocument (vlax-get-acad-object))) (setq att (car (nentsel "\nSélectionnez l'attribut source: "))) (setq att (vlax-ename->vla-object att)) (= (vla-get-ObjectName att) "AcDbAttribute") (setq tag (vla-get-TagString att) val (vla-get-TextString att) blk (vla-ObjectIDToObject doc (vla-get-OwnerId att)) name (if (vlax-property-available-p blk 'EffectiveName) (vla-get-EffectiveName blk) (vla-get-Name blk) ) ss2 (ssadd) ) (princ "\nSélectionnez les blocs ou <tout>: ") (or (ssget (list '(0 . "INSERT") '(66 . 1) (cons 2 (strcat name ",`*U*")) ) ) (ssget "_X" (list '(0 . "INSERT") '(66 . 1) (cons 2 (strcat name ",`*U*")) ) ) ) (vlax-for blk (setq ss1 (vla-get-ActiveSelectionSet doc)) (if (= name (if (vlax-property-available-p blk 'EffectiveName) (vla-get-EffectiveName blk) (vla-get-Name blk) ) ) (foreach a (vlax-invoke blk 'GetAttributes) (if (and (= (vla-get-TagString a) tag) (= (vla-get-TextString a) val) ) (ssadd (vlax-vla-object->ename blk) ss2) T ) ) T ) ) (not (vla-delete ss1)) (sssetfirst nil ss2) ) (princ) ) Il te suffira de taper SSATT → Sélectionner le bloc avec l'étiquette désirer → [entrée] → dans les paramètres des blocs sélectionnés : changer la valeur du paramètre désiré (longueur ?) refaire la même manip avec les autres blocs avec des étiquettes différentes. enfin : _unisolateobjects (pour désactiver l'isolement) =)

Je pense que c'est dû à son fichier Excel qui modifie lui-même les étiquettes de ses blocs. 🤔

Pas de quoi ! C'est toujours pratique, l'entre-aide. =) Alors, non, ça ne fait pas toute à fait la même chose. [Win] + [D] Affiche le bureau (Desktop), et cette action est réversible : en refaisant [Win] + [D] on récupère l'affichage des fenêtres ouvertes. tandis que : [Win] + [M] masque les fenêtres et pour retrouver ses fenêtres il faut faire un autre combinaison : [Win] + [Maj]+ [M] 😅 Sinon, tant qu'on y est : [Win] + [L] Pour verrouiller sa session [Win] + [I] Affiche les paramètres Windows [Win] + [E] Pour lancer l'Explorateur de fichier [Win] + [R] Pour ouvrir la boîte de dialogue Exécuter (puis, cmd, osk, calc, charmap, notepad, explorer, ...) [Win] + [P] Pour gérer la projection d'un écran (vidéoprojecteur, deuxième écran...). [Win] + [V] Pour afficher l'historique du presse papier ! (très pratique !) [Win] + [1] Pour lancer l'application ancrée dans la barre des taches à l'emplacement N°1 [Win] + [2] Pour lancer l'application ancrée dans la barre des taches à l'emplacement N°2, etc... [Win] + [pause] Affiche les informations système (pour voir la configuration du PC par exemple). double clique dans le coin supérieur gauche (sur l’icône) d'une fenêtre pour la fermer. (existe depuis Windows 3.11) (ne fonctionne pas s'il n'y a pas d’icône, comme "Teams" , Firefox, Chrome, ou la visionneuse "Photo" de Windows...) [Ctrl] + [Échap] Pour ouvrir le menu démarrer (pareil que [Win]) voilà, ça fait déjà pas mal de trucs rigolos en plus. =)

Puisqu'on est dans le partage de truc rigolo sous Windows 10, il y a également la combinaison [Win] + [Flèches directionnelles] il suffit de maintenir [win] enfoncé, et de jouer avec les flèches (bas, droite, haut, bas, gauche ... ) pour basculer la fenêtre active sur la moitié droite, moitié gauche, moitié supérieure, quart supérieur droit, quart inférieur droit.... Ça devient très rapide de spliter/diviser l'écran en 2 avec deux fenêtres. Avec ce système, lorsqu'on veut réduire la largeur d'une des fenêtres, l'autre fenêtre est associée à la mise à l'échelle de cette première. =)

Je n'ai pas MAP, mais de ce que tu décris il y a peut-être plusieurs choses. Le fait que tu ne vois pas le dessin que tu dessines depuis l'espace papier, c'est que la fenêtre dans laquelle tu dessines n'est pas centrée au bon endroit dans l'espace objet. Si tu fais un zoom étendu [Zoom → ET ] ou [double-click molette] , tu devrais voir ton nouveau dessin "loin" de tes autres dessins [sûrement proche de la zone 0;0 du dessin]. Si tu dessines dans l'espace objet, et que ton dessin apparaît dans ta fenêtre dans l'espace papier, alors que si tu dessines depuis dans une fenêtre dans l'espace papier, qui n’apparaît pas dans l'espace objet (ou loin de ton dessin; cf ci-dessus).... c'est peut-être que tu as des fenêtres superposées qui ne sont pas centrée / à l’échelle/ de la même manière ? SELECTIONCYCLING → 2 pour voir les objets superposés. J'espère avoir pu aider un peu =)

Un seul paramètre est nécessaire, mais deux actions seront nécessaires. Il faut appliquer un paramètre de linéaire à l'une des croix, avec une action déplacer. (et faire une liste de déplacements possibles) il faut ensuite ajouter une action déplacer au même point d'action, sur l'autre croix, mais avec une valeur de distance de -1 . 😉 Au plaisir. =) Dessin3.dwg

Et pour gagner encore quelques secondes : -PL → Entrée → CO → Entrée → 7 → Entrée → * → Entrée =)

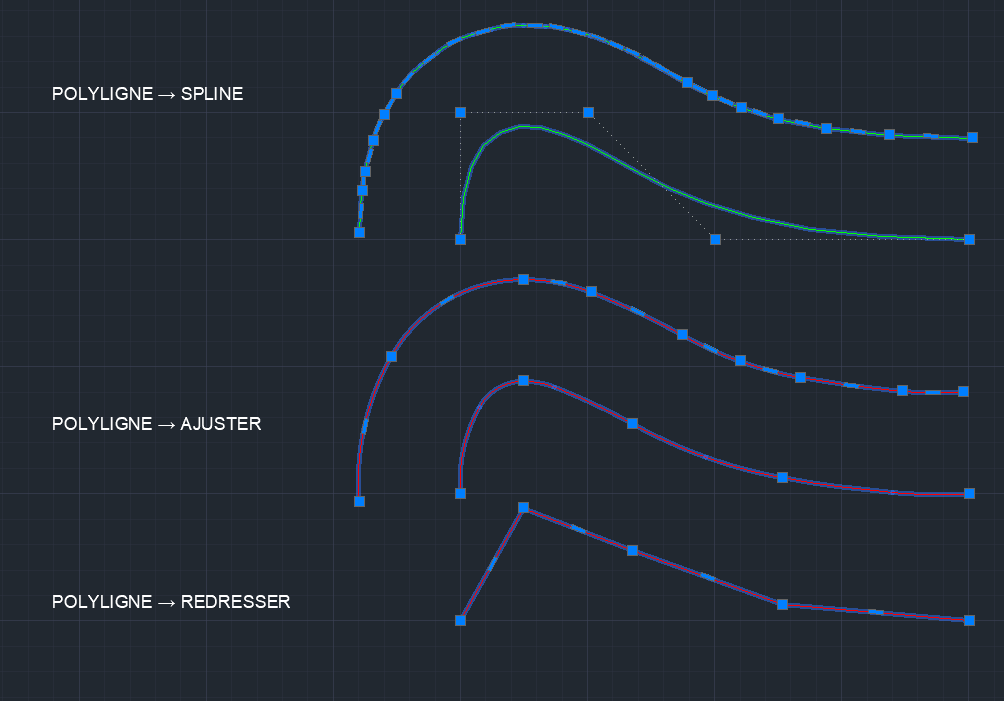

J'utilise "Ajuster" plutôt que "spline" pour décaler une polyligne courbée. (alors oui, il faut correctement placer les points au départ, avec la polyligne et les tangentes des points) Le résultat du décalage est beaucoup plus propre (et continent moins de point) Au plaisir =)

J'ai eu le même soucis lors de rendu, mais pour moi, c'était la couleur "DuCalque/DuBloc" de l'objet qui était blanche/noir [couleur 7] en 2D, qui devenait noir lors des styles 3D. J'avais finalement opté pour une couleur en hexadécimal. ¯\_(°~°)_/¯ =) Mauvais logiciel, c'était AutoCAD pour ma part. Désolé. -_- Est-ce que ça ne serait pas lié aux paramètre d'affichage des liens RVT ? si c'est "vue d'hôte", c'est en fonction du fichier courant, et si c'est "vue liée" c'est en fonction du fichier importé/lié.

J'ajoute ma pierre à l'édifice. J'ai 6ans d’ancienneté, je suis arrivé sans diplôme ni connaissances particulières (hormis que j'étais infographiste 2D/3D), Je suis autodidacte concernant AutoCAD, j'ai appris sur le tas et je m'en sors mieux que certains diplômés (sauf niveau salaire). Domaine : Postes Électriques (HTA / HTB). Statut actuel : Dessinateur Projeteur Salaire Brut : 2082€ Net (avant l’impôt) : 1432€ CDI / 37h (donc 11 RTT) + 5 Semaines CP Avantage : Mutuelle du groupe / 13e mois / Ticket Resto (9€) par jour complétement travaillé / Intéressement et Participation... même si ça fait + de 2 ans que c'est peau de chagrin Région : Grand Est Création de bibliothèques de blocs dynamiques GC, Charpentes métalliques, appareils... / Études de faisabilité [moutons à 5 pattes] / Scénario de réalisation et Modes opératoires [blocs dynamique d'engins de chantier] / Modélisation 3D pour certains clients.... Voilà, c'est pas folichon, ça stagne énormément, mais ça paie les factures. =)

J'adore ce logiciel. ♥ Cela fait plus d'une décennie que j'utilise ce logiciel. La création de dessin vectoriel en SVG (langage XML) est un vrai plus car très facile à modifier, afficher (en natif dans les navigateurs web/mobile), mais également à animer*. Je l'utilise également en complément d'AutoCAD, pour vectoriser certaines image raster, ou convertir des pdf en dxf (avant la version 2019 d'AutoCAD et la commande "importpdf"). =) *Voilà un exemple d'animation full SVG (avec boutons cliquables), créer avec Inkscape et un éditeur de texte. [a ouvrir dans un navigateur web pour les activer les actions] Run.svg

Bonjour @philsgood, Ne s'agit-il pas du DWG Compare ? il y a pas mal de commandes et de variables associées. normalement lors de la comparaison, il y a une barre d'outils qui s'affiche et permet d'activer/désactiver la comparaison. =)

Bonjour @Archade. Il ne s'agit pas de Bloc dynamique. Il s'agit simplement d'un bloc (composé d'autres blocs) avec une Délimitation de référence (ou de bloc) la commande est XDELIM . Tu trouveras quelques infos pratiques ici. Au plaisir. =)

Salut @Netparty Le + gros soucis, c'est le point d'origine des actions et leur interaction entre-elles : l'étirement latéral doit déplacer le point d'origine de la mise à l'échelle, et l'étirement vertical doit modifier la mise en échelle. Je t'ai fait un test, avec un point d'insertion central (étirement à partir du centre de l'armoire) Dans l'ordre de création : Création de 2x Paires d'étirement linéaire (Largeur + Profondeur) → associées à l'armoire || Prop. Divers : Emplacement de Base : Milieu 2x Actions de déplacement à droite et gauche de la profondeur → associées aux portes 2x Actions d'échelle associées à la Largeur → associées aux portes ||Prop. Divers : Type de Base : Indépendant → position au centre des portes Ré-associer les points d'actions de mise à l'échelle avec les action de Déplacer [clique droit sur l'action Déplacer → Jeu de sélection → sélectionner le point d'action de mise à l'échelle] (optionnel) Ajout d'un jeu de visibilité Au plaisir, =) Armoire.dwg

Bonjour, Comme l'a dit Luna, l'onglet Editeur de bloc n'apparait qu'uniquement lors d'une modification de bloc (tout comme l'onglet Hachure qui n'apparait qu'en sélectionnant une hachure). Pour afficher cet onglet, tout dépend des paramètres utilisateurs choisis, mais un double clique sur l'objet permet également d'ouvrir la fenêtre de modification de bloc. le raccourcis clavier MB fait également la même chose. =)

Bonjour, j'arrive un peu tard et n'étant pas non plus un expert dans ces logiciels métiers je me permets quand même de poster mon message. J'ai essayé il y a quelques temps FUSION 360 (d'Autodesk) et pour la tôlerie, il y a des outils dédiés pour ça (notamment le dépliage/pliage). Il y a également une partie sur la mise en production CNC (donc débitage, etc... ) + étude/calculs rigidité etc... Il fonctionne un peu comme SolidWork pour la conception, c'est un outil qui se prend rapidement en main. =)

Héhé, c'est malin ! Je t'ai proposé précédemment un moyen simple de faire les 2 actions mais en fait, tu peux définir l'origine de la mise à l'échelle comme tu veux. Pour la deuxième porte, il faut donc que tu ajoutes une autre action d'échelle au paramètre linéaire (il faudra supprimer les objets de la 2e porte, dans l'action d'échelle N°1). Tu sélectionnes les objets de la 2e porte a associer à cette nouvelle action d'échelle et, dans les propriétés de l'action, tu as la propriété "Type de Base" où tu peux mettre "Indépendant" et placer l'origine de la mise à l'échelle. Pour ton cas, tu peux rentrer la valeur -300 en X et laisser 300 en Y. Au plaisir. =)

Bonjour, =) L'action d'étirement et d’échelle s'activent à partir du point d'insertion de l'action. Sut le fichier dwg, le point d'insertion de l'action se trouve du même côté que l'étirement (partie supérieur centrée), du coup la mise à l'échelle de la porte se fera à partir de ce point d'insertion (et provoque son décalage). Pour que la mise à l'échelle de la porte se face à partir du bon point de départ, il faudrait que le point d'insertion de l'action d'échelle soit placé au niveau des gonds de la porte. (coin supérieur droit dans l'exemple que tu nous donnes) Pour moi, il ne faut qu'une seule poignée, avec un étirement linéaire associé à une mise en échelle de la porte. Point d'insertion : supérieur droit (gonds de la porte) Position de la poignée : inférieur droit avec action étirement (sur armoire uniquement) + échelle ( sur porte uniquement). Au plaisir. =) test-bis.dwg

Pourquoi pas simplement la commande BLOCKREPLACE (Express Tool) ? https://knowledge.autodesk.com/fr/support/autocad/learn-explore/caas/screencast/Main/Details/83633406-815b-47b1-a2e2-d4ba5f2e165b.html

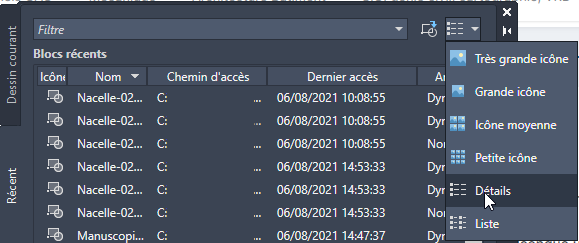

Alors, pour garder en mémoire l'ordre de triage, il faut que tu changes l'affichage en "Détails" puis tu cliques sur la colonne "Nom" pour trier par ordre alpha. Puis, repasser en affichage "Liste" =)

Bonjour Luna, pour l'affichage de la commande "INSERER" il y a plusieurs onglets, et par défaut, il s'agit de l'onglet "Récent" qui s'affiche, et qui affiche une liste de bloc par ordre d'utilisation. Dans l'onglet "Dessin courant" la liste des bloc du dessin est bien affiché par ordre alphanumérique. =) En espérant avoir répondu à ta question.

Merci. Pour les points affichés, il s'agit simplement de points qui peuvent être amenés à être déplacer à cause de leur emplacement (entre 2 valeurs de rotation de bras). Au final, ces points suivent plutôt bien les bras, mais si on part dans les extrêmes, la modification de l'emplacement de ces points peut être nécessaire [prévoir hypothétique]. Au plaisir.

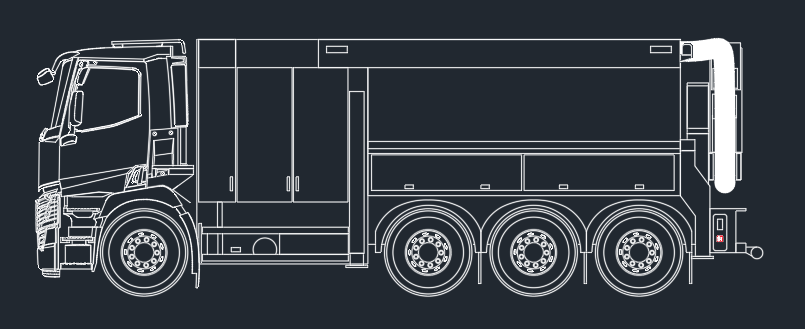

Voilà, j'ai vraiment trouvé ce qu'il me fallait avec les Actions en chaîne. Du coup, je partage mon camion, si ça peut servir/aider, etc. 😃 Camion-Aspirateur_CD.dwg Coupe droite - (> 2013)

Merci infiniment, Phil. Il me semble que c'est la première fois que je vois l'option d'"action en chaîne", et en allant voir la doc, je me rends compte que c'est exactement le soucis que j'avais. Je pense avoir désormais ce qu'il me faut pour avancer. Merci encore. 😃
