Salut, passer sur Mensura !😁

Salut, à l'intérieur d'une commande, le premier clic sélectionne l'objet sur lequel appliquer la commande, un deuxième clic le désélectionne. Hors commande pour annuler la sélection d'un objet, il faut appuyer et maintenir appuyé la touche Shift et recliquer sur l'objet à sortir de la sélection puis lancer la commande.

?

Salut, on ne peut pas demander l'application de tel ou tel profil type sur une même tabulation en fonction de telle ou telle condition, il faut insérer ce choix dans le même profil type.

Salut, oui cela ressemble à un bug qui affichait une rémanence des étiquettes : quelle est le numéro de ta V11 ? Peut-être que l'installation d'une mise à jour suffira à résoudre ton problème !

Salut, pas réussi à reproduire cette "création" de fichiers supplémentaires non désirés avec cette version ou une autre, quel que soit le fichier ! Tout se passe bien !

Salut, désolé je me suis mal exprimé, je n'ai pas été suffisamment précis ! Ouf, heureusement Didier ne sévit pas sur ce forum...😀 Mensura ne permet pas de paramétrer le rayon de braquage d'un essieu arrière ! Il calcule une trajectoire à partir du rayon de braquage du tracteur, et indique la trace de la remorque à partir d'un seul essieu. Pour ton type de calcul, il faut utiliser des logiciels dédiés à ce type de paramétrages.

Salut, la bibliothèque de véhicules permet de créer des gabarits personnalisés suivant leur fiche technique, mais Mensura ne prend en compte qu'un seul essieu arrière directionnel sur les véhicules. On peut se rapprocher au plus près de la réalité en intégrant la valeur des trois rayons de braquage de ce type de remorque sur le seul disponible dans le paramétrage, mais visuellement on obtiendra qu'un seul marquage de roue de la remorque et non trois !

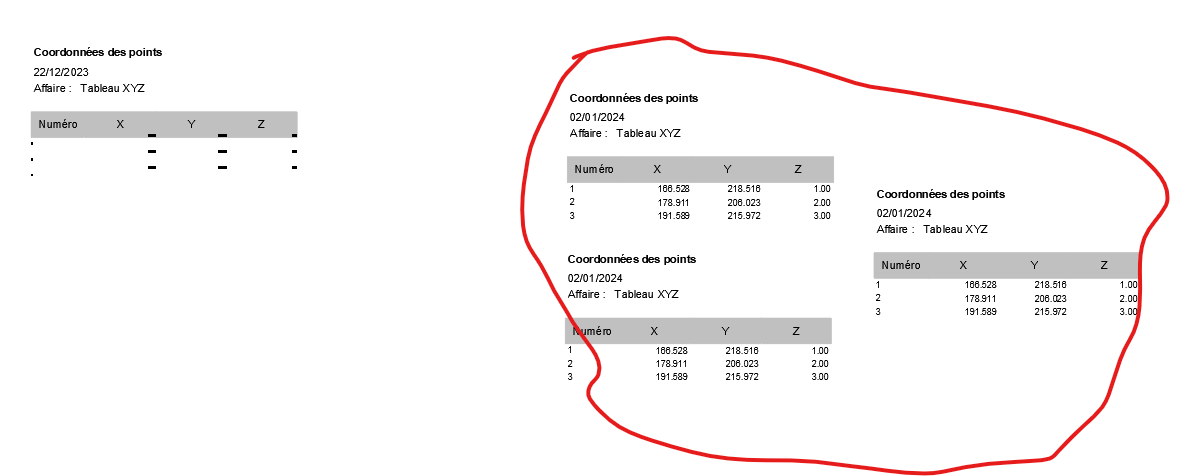

Salut, non il s'agit bien d'un bug : je viens de le découvrir et il devrait être corrigé dans la prochaine version ! Les copies d'écran de mon précédent message proviennent toutes du même tableau de résultat issu de la première commande pour le créer. Le bug apparaît à partir de la création d'un deuxième tableau de résultats : là effectivement la commande "Dessiner en DAO" ne fonctionne plus ! Solutions de contournement : 1- fermer l'affaire, ouvrir l'affaire et lancer cette commande = pénible si l'on fait des modifications continuellement et que l'on a besoin de ces tableaux 2- enregistrer chaque tableau au format Excel, les ouvrir dans Excel, sélectionner et copier les cellules du tableau et dans Mensura lancer la commande "Coller" (ou Ctrl-C et Ctrl-V)

Salut, je viens de tester ton fichier Mensura et la commande "Dessiner en DAO" fonctionne chaque fois, et pas de souci à l'export DWG.

Salut, Depuis le tableau de résultat, lance la commande "Dessiner en DAO" (clic-droit, onglet), Mensura bascule dans le module DAO, si tu souhaites coller le tableau dans le module Terrain clique sur son onglet et colle la copie du tableau là où tu le souhaites.

Salut, jamais rencontré ce type de problème, cela peut-être dû à la version, aux données insérées, aux drivers,... 1- Contacter le support Mensura, et/ou 2- Peux-tu partager ton fichier ?

Salut, pas de solution au vu de ta description, peux-tu partager ton fichier Mensura (avec un e-transmit) ou au moins le fichier DWG originel du terrain + ton projet. Avec le décalage horaire, je ne suis pas sûr de pouvoir regarder ta demande cet après-midi, mais peut-être lundi.

Salut Christian, effectivement tu as raison quand il s'agit du calque zéro initial du dessin, créé à l'ouverture ; dans le cas présent ces calques 0 son ceux des fichiers DXF insérés dans Mensura, le fonctionnement est un peu différent : ils pourront être supprimés ou détachés si l'ensemble des données du fichier originel DXF est supprimé, la calque 0 de Mensura non !

Salut, Dans le haut la fenêtre de propriétés, l'icone bleu qui a dû basculer sur 1 : clique dessus pour basculer en mode multiple !

Salut, depuis la version 11, il est possible de récupérer les données depuis le site de l'IGN (orthophoto, points 3D), Insérer / Données IGN /..., pour le territoire français et les données OpenStreetSap pour l'international.

Salut Zinox, Ces calques zéro viennent des DXF importés ou attachés dans Mensura, ils ne sont donc pas supprimables tant que les fichiers supports (*.dxf) seront présents dans ton affaire ; si tu n'en n'as plus d'utilité il faut : 1 - DXF importés : une fois les objets de ces DXF supprimés, il faut purger l'affaire. 2 - DXF attachés : il faut lancer la commande Détacher DXF et cocher la case "Supprimer les objets". Si tu ne souhaites pas de préfixe à tes calques, tu peux les ranger directement sous la racine. Bonne journée.

Salut Neopuce, une méthodologie possible : 1- Dupliquer la phase Terrain initiale, et sur chacune de ces deux phases demander à associer les terrains aux affichages profils. 2- Sur cette copie du Terrain, projeter sur cette nouvelle surface de référence 3D les polylignes de contour des parcelles. 3- Créer les lignes d'arête (par sélection) à partir de ces nouvelles poly3D. 4- Pour chaque contour de parcelle, créer 2 lignes d'arête en parallèle (vers l'intérieur des parcelles), avec par exemple comme valeurs de décalage : Pour la première : 0.001 en planimétrie et 1.000 en altimétrie Pour la deuxième : 0.001 en planimétrie et -1.000 en altimétrie Lorsque l'on fera une coupe sur le terrain initial, on verra apparaitre des "pics" au niveau des limites de parcelles. Je viens de faire un test sur un terrain de 5 ha avec 40-50 parcelles, et il faut compter environ1/4 h. Une autre solution possible serait de créer les contours de parcelles dans le module Surface Projet (avec bien sûr un référentiel altimétrique pour distinguer ces limites parcelles sur les coupes), d'exporter en IFC ces plate-formes, puis d'importer ce fichier IFC dans l'affaire : Mensura permet de visualiser les IFC sur le coupes. Ou plus rapide je pense, mais ne donnera peut-être pas l'affichage souhaité : créer les plate-formes des parcelles par la commande "Créer par sélection", sélectionner l'ensemble des poly 3D créées dans le paragraphe précédent, puis faire varier la valeur d'élévation d'une PTF sur deux pour les voir apparaître sur les coupes.

Salut, pas de difficulté rencontré à l'ouverture et à la modification d'objet. Test ok.dwg Test ok.dwl2 Test ok.dwl

Salut, Je viens de tester avant de répondre et un export DWG n'explose pas les blocs, normalement ! Tu es quelle version de Mensura ? Tu récupères le DWG ou c'est toi qui l'a créé ? Peux-tu partager le fichier source DWG et/ou Mensura ?

Salut, Non !

Salut, Quand tu écris "attribuer des codes par zone" tu cherches à faire quoi ? Du texte ? Une information attributaire ? ... ? Et que viennent faire les métrés dans ce découpage et dans les fenêtres ? Pareil pour "les fenêtres ne sont pas toujours extensibles et maniable" : Par fenêtre tu parles d'une étiquette avec une valeur de texte ? une valeur automatique liée à un objet ? Autre chose qu'une étiquette ? Et pourquoi pas toujours extensibles et maniables ? Un fichier d'exemple serait le bienvenu ! Bon appétit

Salut, il faut supprimer les points du MNT par lesquels passe la ligne d'arête : plus de TN = plus de ligne d'arête. Supprimer points / Clic-droit / Points de ligne d'arête, et sélectionner la ligne d'arête ! Répéter l'opération pour chaque ligne d'arête concernée, sans forcément sortir de la commande de suppression des points du MNT.

Salut, je monterai le projet à "l'envers" à l'aide d'une polyligne 3D qui représente mes EET, et je décalerai cette poly3D en mode talutage "Covadis3D / Gestion des poly2D / Décaler en 3D, mode talutage", paramétrer la boite de dialogue pour obtenir la poly3D qui correspondra à ta PTF, et créer la PTF à partir de cette poly3D.

On ne peut plus d'accord avec toi ! Bon week-end.
