Bonjour [bou], As-tu un AutoCAD 2016 ou un AutoCAD Map3D 2016 ? Quels sont les espaces de travail disponibles dans AutoCAD ? "dessin et annotation", et quoi d'autre ? Peux-tu nous transmettre des copies d'écran ? Je te conseille de joindre le support technique de GEOMEDIA. Guillaume

Bonjour, Tu peux exporter un projet "Giratoire" avec ce bouton (dans la boite de dialogue d'édition) : Guillaume

Merci [lrdb@home] pour cette précision. Je ne connaissais pas pour cette subtilité. As-tu un lien ou un document qui précise/justifie la différence (de l'ordre du mètre) dont tu parles ? Pour rappel, les deux systèmes sont : "Lambert 3 Carto" (EPSG = 27573) et "Lambert 3" (EPSG = 27563). Je me permets de remettre en cause ton point de vue. Par expérience, je n'ai jamais remarqué de différence significative entre ces deux systèmes à part les 3 Millions sur la coordonnée Y. Pour compléter mon point de vue, on peut observer : - Aucune différence (à part les 3 Millions) sur les coordonnées d'un même point sur dogeo.fr - Aucune différence dans la définition des systèmes (à part le Y0 ± 3 000 000) - Aucune différence (à part les 3 Millions) sur des sites Internet de conversion de coordonnées. De plus, on retrouve mon point de vue dans des messages de forum. Peut-être fais-tu une confusion avec une transformation entre "Lambert2Carto=Lambert2Etendue" et "Lambert 3" ? En effet, dans ce cas (changement de zone), on ne peut pas faire une simple translation en Y. J'attends ta réponse. Ton point de vue m'intéresse. Guillaume

Après chargement du fichier LIN, le type de ligne est intégré dans le fichier DWG et il n'est pas nécessaire de faire suivre le fichier LIN avec le fichier DWG. Les autres utilisateurs pourront utiliser ton type de ligne directement. Ensuite, juste pour être clair, l'affectation d'un type de ligne à une polyligne est simplement une action AutoCAD. Il ne s'agit pas d'un nouvel objet, d'une polyligne "évoluée" ou autre chose. Il s'agit simplement d'une polyligne AutoCAD avec un type de ligne personnalisé. Tu trouveras ci-dessous un aperçu de ce que tu peux obtenir avec un type de ligne personnalisé : Guillaume

Je connais cette subtilité. Il existe une confusion (très fréquente) entre deux systèmes de coordonnées : - "Lambert 3" (EPSG = 27563) "Projection Lambert Zone III" (dans COVADIS) "Lambert 3 Sud" (dans CIRCE) "Lambert Sud France" (sur dogeo.fr) "NTF.Lambert-3-ClrkIGN" (dans AutoCAD Map3D) - "Lambert 3 Carto" (EPSG = 27573) inventé par l'IGN et assez peu utilisé en pratique "Lambert Zone 3" (sur dogeo.fr) "NTF.Lambert-3C-ClrkIGN" (dans AutoCAD Map3D) La différence entre ces deux systèmes est de 3 Millions sur la coordonnées Y. Il te suffit donc de retirer 3 Millions à la coordonnée Y pour "retomber" dans le système "Lambert Zone III" reconnu par COVADIS. Guillaume

Je connais cette subtilité. Il existe une confusion (très fréquente) entre deux systèmes de coordonnées : - "Lambert 3" (EPSG = 27563) "Projection Lambert Zone III" (dans COVADIS) "Lambert 3 Sud" (dans CIRCE) "Lambert Sud France" (sur dogeo.fr) "NTF.Lambert-3-ClrkIGN" (dans AutoCAD Map3D) - "Lambert 3 Carto" (EPSG = 27573) inventé par l'IGN et assez peu utilisé en pratique "Lambert Zone 3" (sur dogeo.fr) "NTF.Lambert-3C-ClrkIGN" (dans AutoCAD Map3D) La différence entre ces deux systèmes est de 3 Millions sur la coordonnées Y. Il te suffit donc de retirer 3 Millions à la coordonnée Y pour "retomber" dans le système "Lambert Zone III" reconnu par COVADIS. Guillaume

Bonjour Dans COVADIS, il s'agit de "Projection Lambert Zone III". [aussi appelé "Lambert Sud France" ou "Lambert 3 Sud" (dans CIRCE)] Guillaume

Bonjour, On peut créer ses propres objets personnalisés avec le langage ObjectARX/C++. Mais c'est inaccessible pour qqun qui n'a jamais développer... Sans partir dans la programmation, il est possible de créer un type de ligne AutoCAD qui génère des symboles sur une polyligne. Pour réaliser ton type de ligne perso, il va falloir t'intéresser à la création d'un fichier LIN. L’intérêt de cette solution est que c'est simplement de l'AutoCAD, donc pas de soucis de mise à jour, de fonctionnement sur un autre PC, ... Par contre, on ne peut pas mettre un symbole au milieu de chaque segment, les symboles vont se dessiner tout le long de la polyligne. Après, comme l'a précisé [Tramber], il est aussi possible de développer une petite routine qui parcourt les polylignes de ton dessin, ajoute un bloc et un texte (indépendant de la polyligne) sur chaque segment, ... Pour une mise à jour auto quand tu déplaces la polyligne, il va falloir ajouter un "réacteur" qui va déplacer les blocs et les textes avec la polyligne. Guillaume

Bonjour, Si vous ne visualisez pas les objets COVADIS dans un AutoCAD seul, vous devez vérifier la valeur d'une variable en suivant la procédure suivante : - Ouvrir l'AutoCAD avec COVADIS - Ouvrir le dessin DWG contenant les objets COVADIS - Saisir PROXYGRAPHICS en ligne de commande et régler la variable à 1 - Enregistrer et fermer le dessin DWG Vous pouvez maintenant visualiser les objets COVADIS sur un AutoCAD sans COVADIS. Guillaume

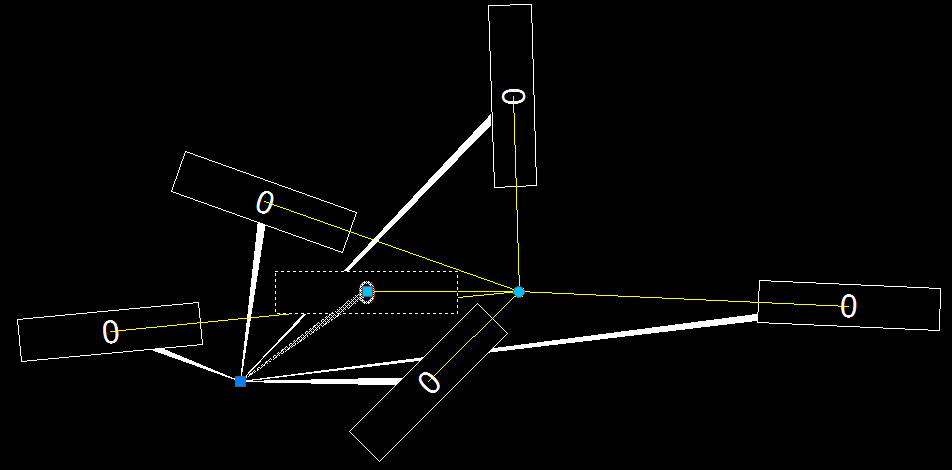

Bonjour, J'ai remarqué quelque chose : Si on dessine plusieurs blocs avec une rotation de l'attribut forcée à 0, ils pointent tous vers le même point. Apparemment, il s'agit de la position du grip de rotation dans la définition par défaut du bloc. Pour chaque bloc, la direction vers ce point définit donc le "0" pour la rotation de l'attribut. On peut calculer un V0 (différence entre ce "0" et l'horizontal du dessin) pour chaque bloc... Guillaume

Bonjour, Pour comprendre le contenu d'un fichier DXF, je te conseille ce site : http://www.autodesk.com/techpubs/autocad/acadr14/dxf/dxf_group_codes.htm Il décrit tous les groupes de codes DXF. Si tu utilises "NotePad++", je te conseille aussi de télécharger un "fichier de coloration syntaxique" pour mettre en couleur les infos DXF dans l'éditeur. Tu peux en télécharger un à l'adresse suivante : http://g-eaux.over-blog.com/article-fichiers-de-coloration-syntaxique-pour-l-108507392.html Guillaume

Bonjour, Pour compléter ma réponse : Ce LISP utilise les commandes MAP pour réaliser le changement de coordonnées. Le syst de coordonnées "IGN-I-Grid" (Lambert1) est déjà attribué à ton dessin mais ne correspond pas à la réalité. Cela perturbe peut-être le fonctionnement du LISP... Si tu attribues le bon syst de coordonnées à ton dessin (avec la commande "MAPCSASSIGN") avant d'utiliser ce LISP, cela fonctionne ? Guillaume

Bonjour, Avec COVADIS, tu as accès à cette commande : "COVADIS 2D => Systèmes de projections => Projection1 vers Projection2" Ton fichier a déjà un syst de coordonnées MAP attribué. Il s'agit du "IGN-I-Grid" (Lambert1). C'est normal sachant que ton plan est en Lambert2E ? Guillaume

Bonjour, Normalement, on ne "choisit" pas l'angle de braquage d'un véhicule. On se renseigne sur le véhicule qui empruntera cet itinéraire et on récupère l'angle de braquage dans ses caractéristiques techniques (auprès du constructeur par exemple). Guillaume

Bonjour, Je te conseille d'utiliser un viewer IFC afin de vérifier le contenu de ton fichier exporté par Civil3D. As-tu essayé d'ouvrir ton fichier IFC dans un viewer IFC ("Solibri Model Viewer" ou "Tekla BIMsight" par exemple) ? Tu retrouves bien ton projet Civil3D ? Peux-tu nous transmettre ton fichier IFC ? Guillaume

Bonjour, Civil3D ne récupère pas l'orthophoto (issue de ModelBuilder) de InfraWorks360. Civil3D utilise la fonctionnalité "carte en ligne" (de base dans AutoCAD) pour afficher l'orthophoto de la zone. Il s'agit de la même orthophoto que dans InfraWorks360 mais il ne s'agit pas d'un transfert depuis InfraWorks360 ! Comme COVADIS est un applicatif d'AutoCAD, on a aussi accès à cette fonctionnalité. Guillaume

Bonjour, Peux-tu suivre la procédure suivante dans le dessin d'origine ? Commande : -purger 1ère réponse: R 2ème réponse: * 3ème réponse: N Peux-tu poster la liste des "applications enregistrées supprimées" ? Parfois cette liste donne des indices sur l'origine du dessin. Guillaume

Bonjour, @ torrent 14 J'ai déjà rencontré ce problème. Voici la solution qui a fonctionné : - Aller dans le panneau de config - Aller dans "Programmes et fonctionnalités" - Sélectionner AutoCAD et choisir "Modifier" - Choisir l'option REINSTALLER (et non REPARER) Guillaume

Bonjour, Tu trouveras quelques infos sur la construction d'un fichier PAT dans l'aide Autodesk : Présentation des définitions de motifs de hachures Motifs de hachures avec plusieurs lignes Guillaume

Bonjour, W8 64bits avec AutoCAD Map3D 2016 (+ SP1 de Map3D + SP1 "général" d'AutoCAD) => Installation réussie du SP2 de Map3D => pas de problème de compatibilité avec AutoCAD 2016 et AutoCAD Archi 2016. Rq: la page Internet du SP1 de Map3D a été supprimée. Guillaume

Bonjour, Si tu génères un fichier CSV ou XLS avec l'extraction de données, tu peux ajouter cette dernière colonne dans Excel. Il s'agit en fait de la simple concaténation des colonnes précédentes. Tu peux utiliser ce genre de formule pour la cellule D1 : =A1&"-"&B1&"-"&C1 Guillaume

Il existe une confusion (très fréquente) entre deux systèmes de coordonnées : - "Lambert Nord France" (EPSG = 27561) souvent appelé "Lambert 1" - "Lambert Zone 1" (EPSG = 27571) souvent appelé "Lambert 1 Carto" inventé par l'IGN et assez peu utilisé en pratique Dans l'outil "ConversApi.dll", le terme "LT1" semble représenter le système "Lambert Zone 1" de l'IGN. Mais les points de tes collègues sont en "Lambert Nord France". Pour passer d'un système à l'autre, il suffit simplement d'ajouter 1 Million à la coordonnée Y. Si on convertit [X=747989.753,Y=1075616.217] avec "ConversApi.dll", on ne retrouve pas exactement les bonnes valeurs mais c'est beaucoup plus proche... Guillaume

Je n'ai pas de programme VBA permettant de convertir des points de Lambert1 à WGS84... Les conversions par Circé, AutoCAD Map3D, Internet, ... sont complétement indépendantes. Et tous ces outils retournent les mêmes valeurs. "ConversApi.dll" est le seul outil à retourner d'autres valeurs, donc en effet le problème vient de cette DLL ou de son utilisation dans le code. Je ne connais pas du tout "ConversApi.dll". Une de tes phrases a attiré mon attention : Par transformation, tu veux bien dire "système de coordonnées" ? C'est toi qui définit le système "Lambert 1" par le code ou il est déjà défini dans la DLL ? Il me semble que le méridien origine du Lambert1, c'est Paris. Guillaume

Bonjour, Je te confirme que je trouve le même résultat que Circé par AutoCAD Map3D et par un site Internet : X=747989.753, Y=75616.217 en Lambert1 => Long=4.33377, Lat=48.36377 Le problème semble donc venir de l'utilitaire "ConversApi.dll" ou de son utilisation. Guillaume

Bonjour, Merci pour ce LISP très intéressant. Je me suis permis de le modifier un peu... (defun c:NM-StreetView (/ COORDONNEES LONGITUDELATITUDE LONGITUDE LATITUDE PROJECTIONDESTINATION PROJECTIONSOURCE) (setq PROJECTIONSOURCE (ade_projgetwscode)) (if (/= (getvar "ctab") "Model") (command "_layout" "e" "Model")) (ade_projsetsrc PROJECTIONSOURCE) (ade_projsetdest "LL84") (setq COORDONNEES (getpoint "\nCliquer le point à l'écran: ")) (setq LONGITUDELATITUDE (ade_projptforward COORDONNEES)) (setq LONGITUDE (car LONGITUDELATITUDE)) (setq LONGITUDE (rtos LONGITUDE 2 6)) (setq LATITUDE (car (cdr LONGITUDELATITUDE))) (setq LATITUDE (rtos LATITUDE 2 6)) (setq PROJECTIONDESTINATION (ade_projgetinfo "LL84" "description")) (princ (strcat "\n X,Y: " (rtos (car COORDONNEES) 2 6) "," (rtos (cadr COORDONNEES) 2 6) "\n Projection SOURCE: " PROJECTIONSOURCE "\n Projection CIBLE: " PROJECTIONDESTINATION "\n Longitude,Latitude: " LONGITUDE "," LATITUDE "\n" )) (setq SITE1 (strcat "http://fr.mappy.com/#/0/M1/THome/N0,0," LONGITUDE "," LATITUDE "/Z14/")) (setq SITE2 (strcat "http://data.mapchannels.com/mm/dual2/map.htm?x=" LONGITUDE "&y=" LATITUDE)) (setq SITE3 (strcat "https://www.google.com/maps?ie=UTF8&layer=c&cbll=" LATITUDE "," LONGITUDE "&cbp=1,0,,0,5&z=16")) (command "_browser" SITE1) (command "_browser" SITE2) (command "_browser" SITE3) (prin1) ) Ce nouveau LISP prend directement en compte le système de coordonnées MAP affecté au dessin. Il fonctionne donc quelque soit la projection de départ et pas seulement en Lambert2. Guillaume
