Bonjour, J'ai remarqué qu'il y avait parfois des demandes d'export au format KML sous AutoCAD Map3D. Aujourd'hui, il existe principalement 3 solutions (avec leur défaut) : - [obsolète] ancien plugin Autodesk pour AutoCAD 2010-2011-2012 - [payant] plugin professionnel "plexearth" - [chronophage] export(s) SHP puis conversion avec QGIS Pour les besoins d'un ami, j'ai développé une solution alternative, alors autant vous en faire profiter. Ce développement n'est pas comparable au produit pro "plexearth" qui contient des fonctionnalités poussées, mais il est gratuit, il est adapté aux versions récentes d'AutoCAD Map3D et il permet de gagner du temps. Lien de téléchargement : mapExportKML - Fonctionne avec AutoCAD Map3D (à partir de la version 2013 "théoriquement"). - Convertit les coordonnées selon le système défini dans AutoCAD Map3D. - Prend en compte les points, les références de bloc, les lignes, les polylignes 2D et les polylignes 3D. - Exporte les polylignes 2D fermées comme des objets "Polygon". - Exporte les polylignes 3D comme des objets "LineString" en altitude absolue. - Génère le fichier KML dans le même répertoire et avec le même nom que le fichier DWG. - Exporte les données d'objets AutoCAD Map3D [sans boite de dialogue, donc cette commande peut être automatisée en LISP, VBA, script, ...] J'espère que ce module pourra rendre service à certains d'entre vous. Si c'est le cas, laissez moi un petit commentaire ! Guillaume

Bonjour, Je viens de désinstaller la mise à jour Windows suivante : "Mise à jour cumulative pour Windows 10 Version 1607 pour les systèmes x64 (KB4041691)" Et la fonction "Extraction de données" au format XLS remarche ! Par contre, Windows 10 est en train de re-télécharger cette mise à jour pour la ré-installer... Guillaume

Bonjour, Nous rencontrons le même problème sur 2 postes. Dans un nouveau fichier avec quelques objets, avec la commande "Extraction de données", lors d'un export des résultats au format XLS, on obtient toujours un fichier XLS avec seulement "DeleteMe" dans la case A1. Pourtant, cette commande fonctionnait hier. Pour info, l'export au format CSV fonctionne. Je ne sais pas si c'est important mais sur ces 2 postes : - AutoCAD 2016, 2017 et 2018 sont installés en 64 bits - Excel 2016 est installé en 32 bits (C:\Program Files (x86)\...) - Mise à jour Windows qui a eu lieu hier : "Mise à jour cumulative pour Windows 10..." On retrouve ce problème sur d'autres forums mais pas de solution. forums.autodesk.com 1 forums.autodesk.com 2 Guillaume

Bonjour, J'ai moi aussi testé (avec acharnement) tout ce qui est possible pour réaliser un "MNT" dans Revit. Tu viens de découvrir un gros défaut du logiciel : A partir du moment où on manipule un objet "topographie", Revit se permet de "re-trianguler" la surface importée en ne conservant que les sommets ! Il ne tient pas compte des lignes de rupture, des cotés des faces et des contours. On obtient donc un objet "topographie" dans Revit qui n'a rien à voir avec la surface importée. On observe ce phénomène lors de la création d'une topographie à partir : - d'un fichier DWG contenant des faces 3D (via "occurrence importée") - d'un fichier DWG contenant des polylignes 3D (via "occurrence importée") - d'un fichier LandXML (via Site Designer) - d'un fichier IFC (via Import IFC) Ma solution de contournement est de passer par un objet "Site" avec l'aide de COVADIS. Cet objet est considéré comme un objet IN SITU et Revit ne peut pas re-trianguler la surface importée. Mais apparemment, il n'est pas possible de créer un objet "site" sans passer par un import IFC... Si tu as COVADIS 15, il est possible d'exporter le MNT au format IFC en le forçant à utiliser un objet "Site". Guillaume

Bonjour, Pour être plus précis, cette page (en anglais) permet de comparer "ReCap 360" et "ReCap 360 Pro". La version "Pro" permet (entre autres) d'assembler les scans et de les géo-référencer. Guillaume

Bonjour, Ce service permet de générer un nuage de points à partir de photos. Guillaume

Salut, Deux solutions possibles : 1) Te débarrasser de ce message "SHX manquant". Pour cela, tu dois : - changer la police SHX (introuvable !) utilisée par le style de texte "Style-WORKING". - purger le type de ligne "DT_CLOTURE" (utilisé par le calque "FDP_CLOTURE") qui utilise un fichier SHX (introuvable !) 2) Utiliser la commande de reprojection de COVADIS. (Je vois que tu as le logiciel dans ta signature de forum) Guillaume PS: Les coordonnées de ton plan sont de l'ordre de : 637396330 , 2431979610. Pour information, tu n'es pas en "Lambert 2 étendue". ou alors le plan est en mm.

Je te conseille de lancer la commande "COVADIS 3D => États de terrain => Gestion des états ...". Après avoir sélectionné ton état "0+1", peux-tu nous transmettre une copie d'écran de la boite de dialogue ? Guillaume

Bonjour, Je n'ai pas de solution avec AutoCAD Map3D... Avec COVADIS, je n'ai pas de solution "automatique" mais il existe des commandes pour t'aider à résoudre ton problème : - COVADIS 3D => Analyse du relief => Dessin des flèches de pentes Cette commande permet de dessiner un flèche "colorée" (sur chacune des faces du MNT) pour indiquer visuellement la valeur de la pente. - COVADIS 3D => Analyse du relief => Suivi de pente sur un MNT Cette commande permet de dessiner un parcours 3D sur le MNT suivant une certaine pente. Guillaume

Bonjour, Après avoir sélectionné la phase 2 dans la barre d'outils "Multi-Plates-formes", je te conseille d'ouvrir "Propriétés du projet courant...". Tu as bien un état de terrain ? Il est valide ? Il pointe bien vers le MNT résultat de la phage 1 ? Guillaume

Bonjour, Je confirme ! Les différentes suites Autodesk (BDSS, BDSP, BDSU, ...) n'existent plus. Elles ont été remplacées par les collections Autodesk. Il n'existe que 3 collections différentes. Celle qui te correspond est bien "Architecture, Engineering & Construction Collection". Guillaume

Bonjour, Je pense qu'il y a un malentendu... "Keigo" parle de champ dans une table de données d'objet MAP, et non d'un champ (commande "CHAMP") AutoCAD. C'est bien ça "Keigo" ? Si c'est le cas, tu dois poster dans le forum "AutoCAD Map3D" plutôt que dans "AutoCAD" pour éviter cette confusion. Dans la palette des propriétés, l’élévation et l'aire ne sont pas des données MAP mais des valeurs AutoCAD. Elles sont donc gérées par AutoCAD et le nombre de décimales affichées dépend de la valeur dans "Contrôle des unités". On ne peut pas arrondir différemment des valeurs AutoCAD dans la palette des propriétés. Lors de l'export MAP, il est possible de sélectionner des propriétés AutoCAD. Ces dernières seront exportées avec TOUTES leurs décimales (on ne tient pas compte du nombre de décimales affichées par AutoCAD). Guillaume

Bonjour, Non, il n'est pas possible de créer des attributs sur autre chose qu'un bloc. Quelle est ta version exacte d'AutoCAD ? Si tu as AutoCAD Map3D, il est possible d'associer des données d'objet (équivalent à des attributs de bloc) à n'importe quelle entité AutoCAD. Ces données d'objet apparaissent en bas de la fenêtre des propriétés (comme pour les attributs de bloc). AutoCAD Map3D est un AutoCAD orienté "SIG". A propos des DO Guillaume

Bonjour, Après la lecture de ton carnet de terrain, la GéoBase doit contenir des lignes "photo". Normalement, en double-cliquant sur une ligne "photo", un aperçu de l'image apparait. Si ce n'est pas le cas, alors le chemin de recherche de l'image est faux... Avant de générer le dessin, il est important d'activer une option dans la table de codes COVADIS. Dans les paramètres généraux de la table, il faut cocher la case "Ajouter aux points topo ... le chemin des photos". Ainsi on peut voir apparaitre un bloc symbolisant un appareil photo sur les points associés à une photo. Après, il suffit de sélectionner le point topo (et non le bloc "appareil photo") puis de faire un clic-droit. On a alors accès à la commande "PTopo : Afficher les photos" dans le menu contextuel. Par un bouton, on peut créer une étiquette qui affiche la photo dans AutoCAD. Guillaume

Bonjour, Les volumes [cubatures (lignes projet)] correspondent aux cubatures dans l'emprise de la ligne projet (ligne rouge dans le demi-profil-type). On ne tient pas compte des volumes générés en dehors de la ligne projet (comme par exemple les déblais/remblais du talus). Guillaume

Bonjour, Je te conseille de mettre la variable "UCSDETECT" à 0. Je te conseille aussi de désactiver toutes les options dans la barre d'état (grille, accrochage, ortho, saisie dynamique, ...). Cela corrige le problème ? Guillaume

Bonjour, Tu abordes beaucoup d'aspects différents dans un même message. Je te propose de les numéroter pour être plus clair. (1:Rendu3D) (2:Intersections) (3:Immatriculation) (4:Cubatures) Concernant la pièce jointe, tu ne peux pas joindre directement un fichier DWG, mais tu peux joindre un ZIP ! Je te conseille aussi de faire quelques copies d'écran pour illustrer ton message. Quelques questions basiques : - Quelle est ta version d'AutoCAD ? - Quelle est ta version de COVADIS ? 1) Quand tu parles de Rendu 3D, il s'agit bien de la vue "Réaliste" avec les matériaux dans AutoCAD ? Tu n'utilises pas TerraVision3D ? Tu peux fournir une copie d'écran ? 2) Avec COVADIS, il faut gérer "manuellement" les intersections en créant des projets successifs (le 2ème projet "secondaire" se calcule sur le MNT issu du 1er projet "principal"). [Avec AutoPISTE, il existe le module "Multi-Axe" pour gérer "automatiquement" une intersection.] 3) Il s'agit du paramètre "Immatriculer les points" dans les options de calcul. Tu peux le désactiver pour ne pas dessiner des points topo. 4) a] Tu peux calculer ton projet lin et ensuite calculer ton projet plate-forme sur le MNT issu du projet linéaire. OU b] Tu peux calculer ton projet lin, récupérer les lignes caractéristiques pour en faire des plates-formes "voirie", puis calculer ton projet plates-formes (voirie+bati+EspacesVerts+...). Guillaume

Bonjour, Je viens de mettre à jour le lien dans mon précédent message. Bonne lecture ! Guillaume

Bonjour, Tous les infos sont disponibles sur l'espace client de GEO-MEDIA.com. Le PDF concernant COVADIS 15 : Covadis15_nouveautés+améliorations+corrections.pdf Guillaume

Bonjour, Pour être précis sur les termes, cette "étiquette" est une bulle de notification. Il est possible de désactiver/masquer ces bulles en mettant la variable "TRAYNOTIFY" à 0. La variable "TRAYTIMEOUT" permet de gérer la durée d'affichage d'une bulle. Guillaume

Bonjour, Avec une recherche sur Internet, je suis tombé sur ce sujet (en anglais) : https://forums.autodesk.com/t5/visual-lisp-autolisp-and-general/trace-to-polyline-how/td-p/886288 Il propose un programme LISP permettant de convertir des objets "trace" en "polyligne" : t2pl.lsp Guillaume

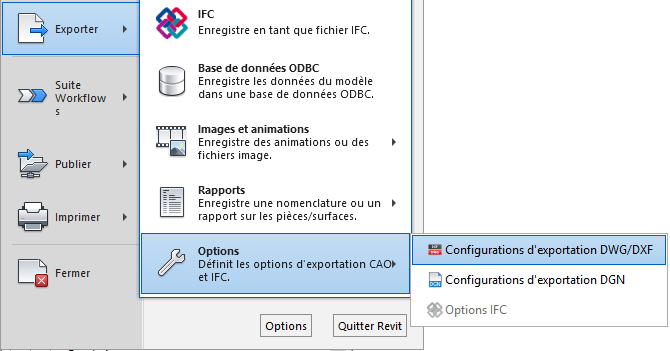

Bonjour, Pour compléter la réponse de laud69, il est possible de configurer l'export DWG par cette commande : Guillaume

En effet, sur un AutoCAD sans COVADIS, on ne peut pas supprimer les objets... J'ai essayé avec l'utilitaire ZombieKiller et il n'arrive pas non plus à les supprimer. Une solution possible : par une fenêtre de sélection, on sélectionne tout le dessin (SAUF les objets PROXY) et on copie/colle les éléments dans un dessin vierge. Guillaume

Bonjour, D'après ta copie d'écran et avec tes fichiers, il ne s'agit pas d'objet AEC mais bien d'objet ARX ! Pour être plus précis, il s'agit d'objet "COVAPLPOINT" (objet du logiciel COVADIS). On en trouve 50 dans les fichiers "TOPO-Net.dwg" et "UO Geom.dwg". Ces objets "COVAPLPOINT" peuvent être supprimés sans risque ! As-tu un poste avec COVADIS à disposition ? Si OUI : la commande "PLPURGE" (sous COVADIS) permet de supprimer ces objets. Si NON : tu peux sélectionner et supprimer ces objets "ACAD_PROXY_ENTITY" avec une sélection rapide. Guillaume

Non, il n'est pas possible d'avoir 2 versions de COVADIS en même temps sur le même poste. D'après le guide d'installation, il faut même désinstaller la précédente version avant d'installer une nouvelle version de COVADIS. Guillaume
