Bonjour , travaille sur un projet dont la longueur est de 3 655 m, l'altimétrie de départ 16.00 m et celle d'arrivée 157.00 m Mon Pl dessiné aux échelles: 1 / 1 000 - 1 / 100 tient sur un format de 1 550 mm x 4 100 mm que mon traceur est incapable de prendre en compte. Je voudrais fractionner mon PL en 4 planches de longueur équivalente avec 4 plans de comparaison à des hauteurs différentes, mais je ne sais pas encore faire. Quelle est la solution?

J'ai réalisé en mars 2014 un autre tuto pour créer un carrefour en T sans utiliser le multiaxe que je peux te mettre en ligne. Maintenant j'utilise une autre méthode une autre méthode mise au point par un de mes collègues qui est un peu plus simple mais n'en n'étant pas le créateur je ne préfère pas divulguer sur le net le tuto qu'il a réalisé. carrefour plan sans utiliser le mode multiaxe.pdf

Il m'arrive très souvent d'avoir besoin de connaitre une pente en pourcentage par rapport à l'horizontale par exemple sur le TN d'un profil en travers. Alors je prends la commande "mesurer un distance" de AutoCAD, je note le delta X et le delta Y qui s'affichent à l'écran? je prend ma calculette et je tape: delta X divisé par delta Y pour connaitre la pente en pourcentage que je recherche. Existe-il une commande AutoCAD ou AUTOPISTE pour faire plus rapidement ce travail ou peut-on programmer quelque chose dans AutoCAD pour le faire d'une manière automatique. Il existe bien la commande liste qui donne l'angle d'une droite en grade ou en degré par rapport à l'horizontale mais pas en pourcentage. mais là j'ai également besoin de reprendre la calculette pour passer de l'angle au pourcentage .

Bonjour, Je voudrais modifier un semi-remorque de la bibliothèque de véhicules de COVADIS pour l'adapter à mon projet. Dans la bibliothèque de semi-remorque on constate que les rayons de braquage des roues avant des tracteurs des véhicules disponibles varient énormément. Je relève des valeurs suivantes en degrés pour les rayons de braquages des véhicules existant dans la bibliothèque: 17.70, 20.30, 27.70, 28.30, 28.40, 38.50.pour des longueurs de tracteurs comprises entre 4.72m et 7.16 et pour une longueur totale des véhicules attelés variant entre 13.87 m et 22.40 m Il semble évident à un esprit un peu simpliste comme le mien que des tracteurs qui ont des caractéristiques assez similaires et tractent des remorques plus ou moins longues interchangeables dans une certaine mesure sur les tracteurs devraient avoir des angles de braquage beaucoup plus proches les uns des autres. On ne devrait donc pas avoir de variations si importante entre 17.70 et 38.50 degrés car évidement faire passer deux semi-remorque de même longueur dont l'un a un rayon de braquage de 17°70 et l'autre de 38°50 ne donne pas du tout la même épure. J'aimerai avoir des indications afin de bien choisir mon angle de braquage afin qu'il soit cohérent avec l'angle de braquage moyen de la plupart des tracteurs routiers. Le véhicule que je dois créer fait 21.75m de longueur et 4.00 m de large.

Je n'arrive pas à charger PRL dans le forum, je te l'ai envoyé par Melanissimo sur le mail de La Salamandre

Je ne peux pas envoyer de .prl sur le forum, je te l'envoie donc par mail

J'ai trouvé une explication, mes symboles ne sont bien insérer dans le PT que s'ils sont créés avec la commande wbloc! Il n'en reste pas moins vrai que pour insérer mes deux symoboles je dois relancer la commande d'édition du paramétrage toujours au moins dreux fois de suite. La première l'ouverture se fait immédiatement mais à partir de la deuxième ouverture cela demande toujours au moins 2 minutes.

Bonjour, Je veux insérer deux symboles dans les PT d'un projet Le premier doit matérialiser la position du mur d'un bâtiment existant et le deuxième le bord d'une chaussée existant, mon projet devant passer entre les deux. J'ai créé une poly 3 D dans un calque appelé "mur du bâtiment 3D" passant au niveau du TN, pour matérialiser le mur du bâtiment et une autre dans un deuxième calque appelé "chaussée existante 3D" pour matérialiser " mon bord de chaussé. J'ai fait un petit dessin pour chaque symbole chacun dans un fichier AutoCAD. Dans le paramétrage des PT je clique sur symbole puis sur ajouter un ligne, je vais chercher mon symbole dans l'ordinateur à l'endroit au j'ai rangé le fichier, je charge le calque de la poly 3D qui va avec le symbole, je refait la même chose pour le deuxième symbole. J'ai deux problèmes Le premier c'est que je peux rentrer complètement le premier symbole avec son calque de poly 3D, choisir l'option trajectoire, pour ensuite charger le fichier AutoCAD du deuxième symbole, après il faut que j'enregistre le paramétrage car AUTOPISTE ne veut pas me charger le calque de cette deuxième poly 3D. Il faut donc que je rouvre le paramétrage pour rentrer le calque de la deuxième polyligne avec un temps d'attente important pour raison logiciel qui mouline d'au moins deux minutes pour rouvrir le paramétrage une deuxième fois alors que la première ça va tout seul. Le deuxième problème est celui-ci lors de l'enregistrement du paramétrage Autopiste me renvoie le message d'erreur suivant :" tel symbole n'existe pas", si je remet de nouveau le symbole sur sa ligne j'ai à nouveau le message d'erreur mais pour le premier symbole qui était bien rentré la première fois et qui se fait la malle lors de l'enregistrement du deuxième. Quelque fois ça marche bien pour les deux mais je n'arrive pas à déterminer la raison de ces erreurs Autopiste.

Je connais les valeur de rayon au edvers nor mal et maxi mais comme la formule n'est pas la mêmez, il n'y a rien qui colle On peut y constater que dans la table ICTAAL bretelle Autopiste le devers calculé pour un arc de 140 m est de 5.07 % avec une longueur de clothoïde de 53 m et que le calcul selon le complément ICTAAL donne un dévers de 6.19 % pour une longueur de clothoïde de 61 m

Non Rimbo, je suis d'accord sur le fait que je peux changer presque tout ce que je veux sauf la formule des devers à moins que quelqu'un n'atrrive à m'expliquer comment faire.

Non Rimbo, je suis d'accord suir le fait que je peux changer presque tout ce que je veux sauf la formule des devers à moins que quelqu'un n'atrrive à m'expliquer comment faire.

Je dois faire une bretle aux normes ICTAAL, plus précisément une bretelle pour diffuseur à une voie pour une vitesse de 70 km/h. Le complévment ICTAAL paru en 2013 remplace la table unique de bretelle où le devers était calculé selon la formule d=25+(675/R), par 4 nouvelles tables qui possèdent des formules de calculs de dévers diffférentes de cette formule qui a été utilisée dans la table AUTOPISTE de calcul des dévers des bretelles. Comment dois-je faire pour paramétrer une nouvelle table conforme aux complément ICTAAL de 2013 dans AUTOPISTE. Je vois comment faire pour fixer les longueurs de de clothoïde mais pas pour y mettre une nouvelle formule pour les dévers. Pour info les nouvelles formules sont les suivantes: +branches à deux voies 110 km/h : d=(4680/R)-4.7 +branche/bretelle à deux voies 90 km/h : d=(3074/R)-5.8 +branche/bretelle à une voie 70 km/h : d=(964/R)-0.7 +bretelle à une voie < 70 km/h : pour 125m<R<300m d=(964/R)-0.7; pour R<125m d=7%

Trouvé la raison, c'était que je n'étais pas vraiment en vue de dessus d'où un dédoublement dans l'apparence des lignes.

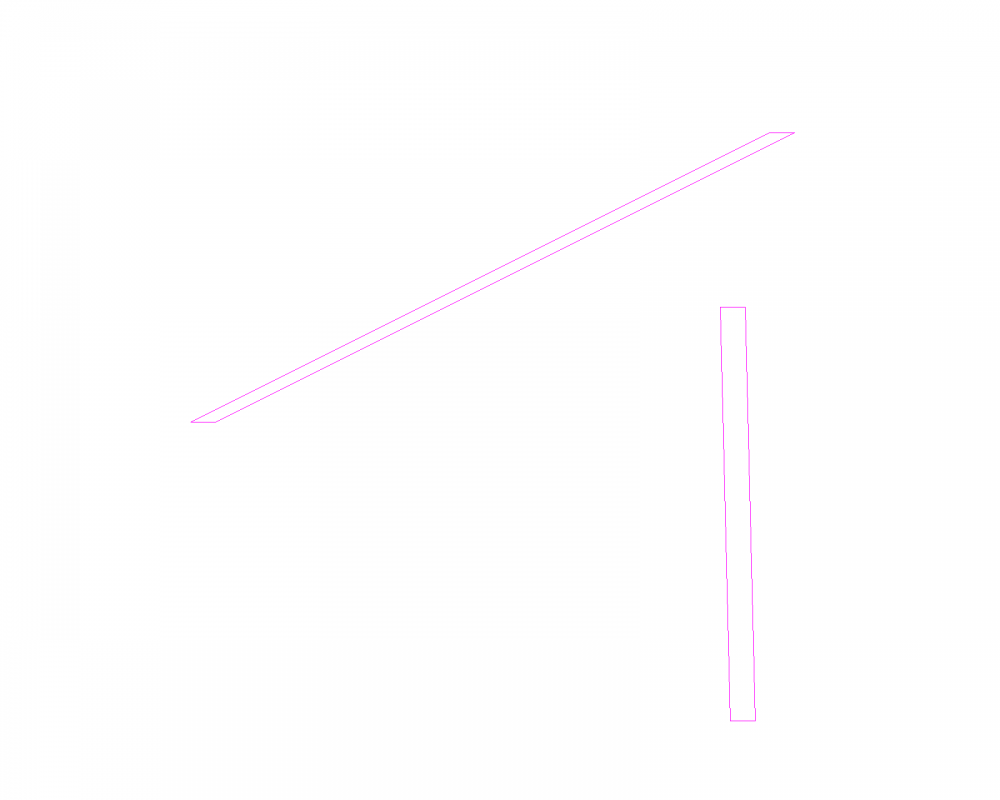

Bonjour, Depuis ce matin, lorsque j'utilse la commande ligne, j'obtiens des polygones

Après 15 ans de pratique je ne suis encore qu'un padawan amélioré
