Olivier Eckmann

Bonjour, Avec Covadis, c'est COV 2D / Topologie / Suppression d'arc de polyligne (on paramètre la corde maxi) Avec AutoCAD MAP, c'est dans la commande MAPCLEAN, il y a l'outil "Généraliser les polylignes" qui permet de rajouter des sommets en spécifiant la distance maxi entre sommets consécutifs et/ou l'angle de déviation. Olivier

Tu lances la commande RENOMMER, à gauche tu choisis Bloc, puis avec les boutons Shift et Ctrl tu sélectionnes les blocs que tu veux préfixer, puis en face de nouveau nom, tu mets par ex TOTO-* pour ajouter le préfixe TOTO- devant chaque nom de bloc, puis tu cliques sur Nouveau nom, puis OK. Olivier

Je suis encore en 17.1, mais il me semble qu'en 18, c'est dans C:\ProgramData\Geomedia SAS\... sinon C:\Utilisateurs\XXXXX\Appdata\Roaming\Geomedia SAS\... Olivier

Bonjour, Si tu veux 16 Go de RAM et une carte graphique dédiée pour 800€, ça ne va pas courir les rues. Il y a ça éventuellement : https://www.materiel.net/produit/202301170119.html Attention : Wifi uniquement, pas de connexion réseau filaire. Olivier

Bonjour, Visiblement, je me suis un peu emballé en faisant confiance à ma mémoire et j'ai répondu sans tester. Donc je mis suis remis hier après avoir répondu et je ne retrouvais pas cette fonctionnalité dans les dernières versions. Comme je suis têtu et que ça m'a empêché de dormir cette nuit, je mis suis remis ce matin, et effectivement, ce n'est pas dans le calcul de cubature brute entre surface, mais dans le calcul des quantités par profil que l'on peu compter un volume (en fait une surface) par ajout de plusieurs MNT en choisissant dessus ou dessous. Donc le calcul se fait par surface au droit de la tabulation et pas par volume sur des prismes. Désolé pour cette erreur due à mon Alzheimer qui avance 🙂 Un article ici expliquant la mise en œuvre : http://civil3dsayfam.blogspot.com/p/autocad-civil-3d.html Même si prévue pour un corridor, peut-être est-elle applicable à partir d'un axe en plan tabulé? Je teste à l'occasion. Olivier

Bonjour, C'est l'une des très rare fonction où Civil 3D est supérieur à Covadis avec la possibilité d'inclure autant de MNT que souhaité en définissant pour chacun d'eux si on veut compter les cubatures au dessus ou en dessous de chaque MNT Olivier

Bonjour, Je vais un peu insister, mais un script c'est l'enchainement de ce que l'on taperait en ligne de commande. Il suffit de lancer la commande -CALQUE et de taper les différentes options proposées. Les options correspondent au lettres écrites en majuscule et affichées en "bleu", parfois 1 seule lettre, parfois 2 ou plus. Commande: -CALQUE Calque courant: "0" Entrez une option [?/Etablir/CHoisir/Nouv/Renommer/ACtif/INactif/COuleur/TLigne/EPaisseurl/TRANsparence/MAtériau/Tracé/Geler/Libérer/Verrouiller/Déverrouiller/étAt/deScription/RApprocher/Xréf]: Par exemple pour la couleur, le mot COuleur est écrit avec les lettres CO en majuscules et en bleue, ce sont donc ces 2 lettres qu'il faut taper. Si je tapes CO, j'obtiens cette invite de commande : Nouvelle couleur [coUleursvraies/CArnet de couleurs] : Le mot CArnet de couleurs est écrit avec les lettres CA en majuscules et en bleu, donc je tape CA pour choisir la saisie d'un carnet de couleur qui contient les couleurs RAL Saisie du nom du carnet de couleurs: RAL CLASSIC Saisie du nom de la couleur: RAL 3020 Je saisis donc le nom du carnet que je veux utiliser par exemple RAL CLASSIC, je valide et on me demande ensuite le nom de la couleur que je peux saisir par ex RAL 3020 Par exemple pour affecter la couleur RAL 3020 au calque 0, le script serait -CALQUE CO CA RAL CLASSIC RAL 3020 0 Autre option, si je veux gérer si le calque doit être imprimable ou non, dans la liste des options de la commande -CALQUE, je vois que le mot Tracé est écrit avec la lettre T en majuscule et en bleu donc si je tape T, j'accède à la gestion si un calque est imprimable ou pas. Entrez une référence de traçage [Tracé/Aucun tracé] <Tracé>: Là encore j'ai 2 options: Tracé qui est écrit avec un T majuscule donc si je tape T le nom du calque que je saisis ensuite sera imprimable. Aucun tracé qui est écrit avec un A majuscule donc je dois taper A pour dire passer sur l'option non imprimable pour le nom du calque que je saisi juste après Pour rendre le calque courant, c'est l'option CHoisir qui est écrite avec les 2 lettres CH en majuscule, donc je tape CH Entrez le nom du calque à rendre courant ou <sélectionnez un objet>: Je saisis le nom du calque que je veux rendre courant. Je comprends que pour rendre le calque courant, l'option CHoisir n'est pas triviale, mais si on essaie de taper CH, on voit qu'il demande le nom du calque à rendre courant. Il suffit donc de taper les lettres en majuscules pour rentrer dans chacune des options, il n'y a pas de code, il suffit de lire et de les tester pour voir ce qu'elles demandent. Olivier

Bonjour, Je ne comprends pas trop la question. Quand tu tapes -CALQUE en ligne de commande dans AutoCAD, tu as toutes les options Si tu tapes ensuite CO pour Couleur, tu peux saisir la couleur indexée (1 à 255) ou utiliser l'une des 2 options supplémentaires Si tu prends CA pour carnet de couleur, tu saisis RAL CLASSIC par exemple comme nom de carnet, puis la couleur RAL 3020 Puis la liste des calque auxquels tu souhaites associer cette couleur Olivier

Essaie un export en PNG, plutôt qu'en JPG, c'est mieux pour AutoCAD Olivier

C'est plutôt sur Mensura que je peux dire des grosses bêtises. Sur Covadis, ça fait quand même plus de 11 ans que j'ai quitté Brest, donc il a des risques que je finisse par dire des bêtises (par ignorance, ou si Alzheimer me fait perdre la tête 🙂 ) Olivier

Aucun problème MAP 2019 et Civil 2022. Certainement un chemin d'accès trop long. Essaie de le copier en local, plutôt que sur ton serveur. Olivier

Bonjour @Steven, Juste pour Mensura, en espérant pas dire trop de bêtise, c'est un logiciel autonome qui fonctionne en dehors AutoCAD. Mensura peut lire/écrire du DWG mais sans aucune intelligence métier. C'est un DWG graphique qui est exporté. Pour AutoCAD/Covadis, j'ai un peu plus de bille pour répondre. Historiquement Covadis était principalement vendu au dessus d'AutoCAD MAP, mais il n'utilise pas d'objet MAP (hormis certains exports/imports en données d'objet). Par conséquent, il s'installe et fonctionne parfaitement sur AutoCAD et n'importe quel produit vertical (Architecture, MEP, Plant, Map, Civil...) Pour le modifier, pas nécessité d'un AutoCAD Map, n'importe quel produit à base d'AutoCAD fonctionne. Pour les objets COVADIS, pour peu que l'on ait enregistrés (depuis AutoCAD/Covadis) avec la variable PROXYGRAPHICS à 1, on verra leur graphisme sous AutoCAD (et LT, voir TrueView), mais il ne seront pas modifiables bien sûr. A partir du moment où tu n'y touches pas, pas de souci pour modifier le reste du dessin. C'est sûr que si tu coupes une cana en 2, ou que tu effaces un profil en long projet, ça va moins bien fonctionner une fois réouvert sous Covadis. C'est exactement le même fonctionnement que si tu ouvres un dessin AutoCAD Archi sous LT. Par contre certains objets Covadis évoluent avec les versions de Covadis. Et pas de compatibilité descendante. Si le dessin original a été conçu en V18, pas possible de modifier certains objets avec une V17. Inversement, si le dessin est conçu en V17 et que le tiers l'ouvre et l'enregistre avec une V18, le concepteur original ne pourra plus le modifier avec sa V17. Un peu comme Revit, tous les intervenants doivent travailler avec la même version sous peine de ne plus pouvoir travailler si l'un deux l'enregistre avec une version plus récente. Olivier

Salut Gégé, Essaie UCSDETECT à 0 Olivier

OK, merci, je regarde tout ça. Olivier

Désolé, si je suis un peu neuneu, mais j'aime bien comprendre. Je dois faire le plan topo d'un chemin "campagnard" avec talus, fossé, délimitation du chemin, arbre significatif et cotation altimétrique pour un réaménagement de ce chemin. Je dispose d'un fichier LAS, dont voici un exemple de coupe https://zupimages.net/up/23/09/fwa0.jpg A partir de là, si je garde 1/32ème de mes points et que je leur mets un Z à 0, en coupe j'obtiens un trait horizontal et en vue de dessus, j'obtiens un ensemble "aléatoire" (même si géoréférencé) de points à Z=0. Même si je les garde en 3D, comment je fais pour éliminer la végétation? en gardant les tronc? Je veux dessiner le chemin, pas les feuilles des arbres? Comment je peux dessiner quelque chose (en vue de dessus) avec uniquement des points dans AutoCAD? Actuellement, je transforme mon LAS en RCP, que j'affiche dans AutoCAD (en intensité ou en vraie couleur si colorisé), puis je fais des coupes horizontales et/ou verticales pour pouvoir dessiner ma topo. Je suis prêt à changer de solution si la tienne est plus efficace, mais j'aimerais comprendre. S'il s'agit simplement de dédensifier le LAS, lors de l'import sous Recap, on dispose d'un filtre spatial pour ne pas importer les points trop proches. Par contre @Broute, c'est dans CC que l'on peut dédensifier "intelligemment" un LAS? sur quel critère? Olivier

Bonjour, Je suis désolé de poser une question bête, mais je n'ai pas compris à quoi servait tes 2 outils. Pour le 1er, récupérer l'emprise réelle d'un LAS, pourquoi pas. Pour le second, ça extrait un certain pourcentage de point d'un nuage et ça les dessine sous forme de points 2D dans AutoCAD? tu obtiens des points aléatoirement répartis dans ton DWG avec des Z à 0? Quelle est l'utilité? Olivier

Voir F8 pour activer/désactiver le mode Ortho Olivier

Voilà la procédure : https://autode.sk/3InopuL avec le lisp qui permet de mettre les hyperliens vers DWG ou PDF. Olivier TXT2HL.lsp

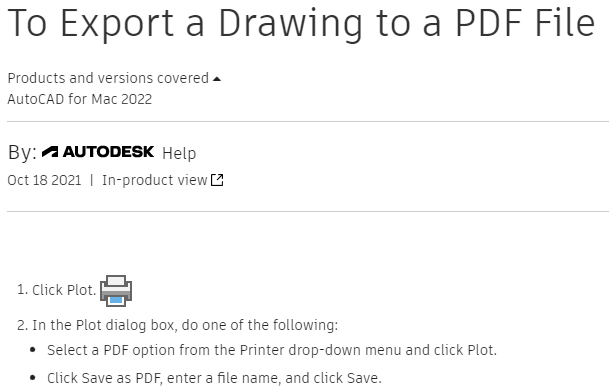

Bonjour, C'est surprenant, mais dans cet article de la base de connaissance pour AutoCAD Mac 2022, il dise que l'on peut cliquer sur tracer : Olivier

Salut @GEGEMATIC, passe un coup de fil au support Geomedia (à moins que Thierry passe dans le coin), il me semble que l'on avait eu le problème au département des alpes maritime pour les études de route (Autopiste) en pied de falaise avec des surplombs. Je ne me souviens plus si on avait réussi à le gérer à l'époque. Olivier

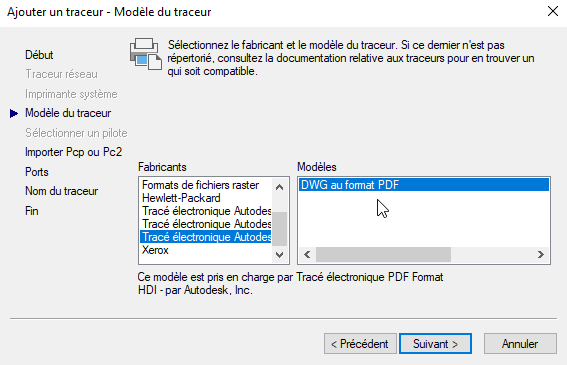

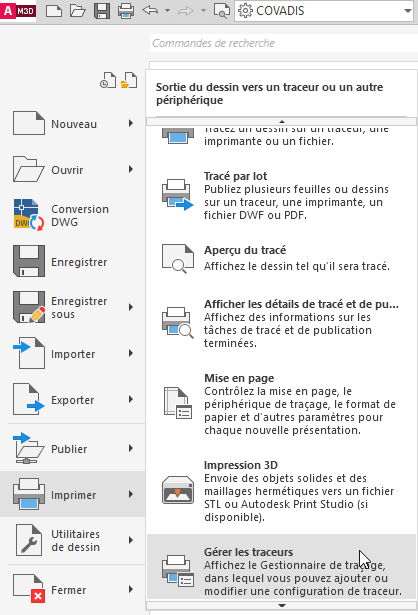

Par le menu Fichier / Gestionnaire de traçage ou bien par le bouton application / imprimer / Gestionnaire de traçage On affiche la liste des traceurs, puis lancer "Assistant ajouter un traceur", choisir tracé électronique PDF Olivier

Bonjour, S'il ne fallait modifier que les matricules, il valait mieux utiliser la commande ATTOUT (si les ExpressTools sont installés). On récupère un fichier TXT que l'on glisse/dépose sous Excel. On modifie les matricules, on sauvegarde le TXT et dans AutoCAD on lance ATTIN pour réimporter les modifs et mettre à jour les attributs. Sinon, sous MAP, il y a la commande MAPIMPORT qui permet d'importer un fichier CSV ou TXT sous forme de Bloc avec attribut MAT et éventuellement CODE. Olivier

Aucun problème pour créer des plateformes contigües à des Z différents. Il y aura un calque nommé Verticales qui sera créé pour raccorder ces dénivelées. Olivier

Bonjour, Quand on ajoute un hyperlien, on peut choisir un fichier ou une page web, mais aussi une vue ou une présentation Donc si tu as une 1ère présentation qui contient ton sommaire, où chaque texte pointe sur une présentation, quand tu publies en PDF multipages, les hyperliens vers les présentations deviennent des hyperliens vers les pages de ton PDF. Olivier

Bonjour, Effectivement, j'avais mal lu le but du déplacement et j'étais parti sur une permutation au lieu d'un déplacement. Dans ce cas l'algo est un peu différent ; définit comme variable d'entrée : la liste MaListe , la variable Old : ancienne position dans la liste, la variable New : nouvel position ; Je pars sur les indices en base 0 pour simplifier (defun DeplElemList (MaListe Old New / i NewList) ; stocke le nombre d'élémentde MaListe dans la variable NbElt (setq NbElt (length MaListe)) ; stocke/initialise la valeur 0 dans un compteur/indice nommé I (setq I 0) ; stocke/initialise une liste vide dans la variable NewList ; (inutile dans ce cas car définie comme variable locale donc initialiser à nil, ; mais avant de construire une nouvelle liste par append bien penser à l'initialiser à nil) (setq NewList nil) ; boucle sur les nombre d'élément de la liste (repeat NbElt ; teste la valeur de I ; SI le compteur (indice) est égal à New ALORS (cond ((= I New) ; Ajoute l'élément d'indice Old à la nouvelle liste (setq NewList (append NewList (list (nth Old MaListe)))) ; Ajoute l'élément d'indice courant à la nouvelle liste (setq NewList (append NewList (list (nth I MaListe)))) ) ; SI le compteur est égal à Old ALORS ne fait rien ; SINON ajoute l'élément courant ; Ces 2 dernières conditions peuvent être remplacées par celle ci ; SI le compteur (indice) est différent de Old ALORS ((/= I Old) ; Ajoute l'élément d'indice courantà la nouvelle liste (setq NewList (append NewList (list (nth I MaListe)))) ) ) ; passe à l'élément suivant (setq I (1+ I)) ) ; renvoie la nouvelle liste NewList ) Ca pourrait être ma version "piou piou qui apprend le chasse neige" 🙂 Olivier
